爱华J202

xhy6509 · 发表于 2020-3-1 23:13

您需要登录才可以下载或查看，没有账号？注册

x

假期在家无聊，折腾一台202，换好电容，清洗干净，检查电容周边过孔，确认没问题后装机，播放磁带，响一下马达就停了，但是耳机还有沙沙声，有遇到类似情况的吗？请指点下，防删出202，200元

zl0453 · 发表于 2020-3-2 01:02

光电检测检查一下

无法忘记 · 发表于 2020-3-2 09:15

排线的14和15脚短接，然后播放试试。
如果电机不停，说明光电检测电路到排线15有断路。
（仅供参考）

xhy6509 · 发表于 2020-3-2 18:01

无法忘记发表于 2020-3-2 09:15
排线的14和15脚短接，然后播放试试。
如果电机不停，说明光电检测电路到排线15有断路。
（仅供参考）

按下播放键，光电管发光部分有1v电压，接收部分有2v电压，光电管用白纸遮挡住，接收部分应该没有导通，不知道是发光部分损坏，还是接收部分损坏

无法忘记 · 发表于 2020-3-3 08:42

xhy6509 发表于 2020-3-2 18:01
按下播放键，光电管发光部分有1v电压，接收部分有2v电压，光电管用白纸遮挡住，接收部分应该没有导通，不 ...

我觉得光耦坏掉的可能性很小很小，很少碰到有坏掉的。（对于J系列）

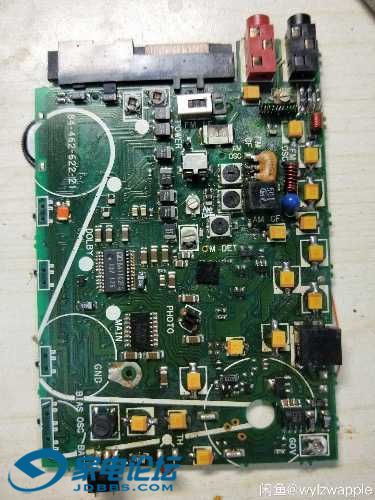

你还是根据下图红框里的电路仔细检查是否哪里有异常吧，
特别是红色箭头这根通向排线15脚（stop in）是否有断路？确保电压给到前面板主控IC的第20脚。

degopanpan · 发表于 2020-3-3 09:14

Q113的E,C极短接即可，但自停功能废了。

smhzp · 发表于 2020-3-3 10:56

除了电容，元件损坏的可能性真的极小极小
