疫情期间在家挽救了一台 东芝 RP-S8，分享

zl0453

年前偶得一台半尸S8，也算是名机一台，收来慢慢研究看能否复活。下面是打理维修过程供大家参考，防删出建伍WM-32配件主板一块，包邮99元 (配件板已出)。



到手与上家说的一致，有台但是灵敏度低，出立体声艰难，检查中频，鉴频和立体声解码电路应该能搞好。
拆开后了解一下初步情况，（无明显电池漏液痕迹很庆幸）


反面软电路，对维修不友好，很怕焊接时候烫坏 （无明显电池漏液痕迹很庆幸）


去除软电路

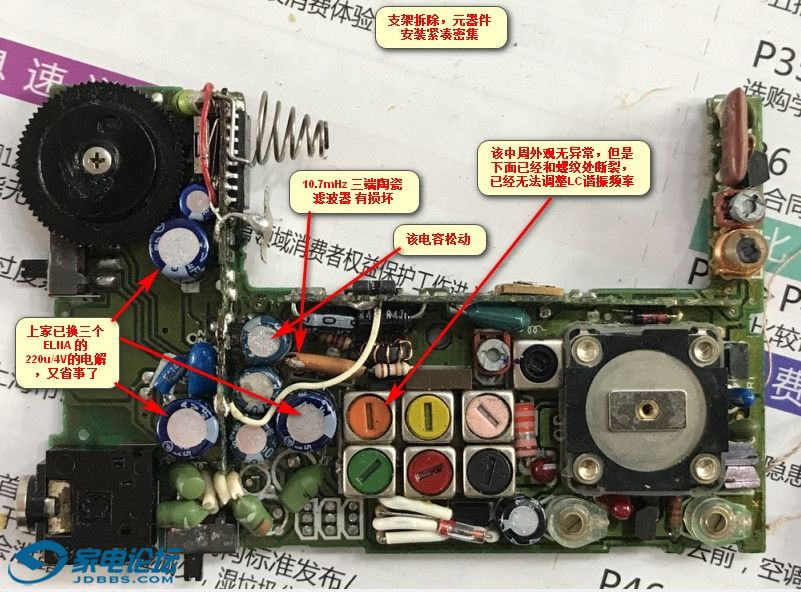

仔细检查元器件情况


高手都不需要维修资料的，但是我不是高手，寻遍全网没找到下载，真不想乱修一气糟蹋了这台漂亮小机器，eBay上寻的纸质维修手册，年前下单美国直邮含运费几乎要100RMB（纸质维修手册已出）
经过漫长等待终于收到了，可以开工了。


这个你懂的，老机都要洗洗，不过低音量不平衡的通病我无能为力。


松动的电容也解决了。


然后就是那个橙色的FM中频变压器，说来惭愧，虽然手上弄到一个建伍WM-32的配件主板，直接移植过来就行的，可惜手潮的我，拆卸时候弄断了引线
没捷径了，只能网上搜啊搜啊，终于找到一个5x5的调频用的小中周，但是不含槽路电容，小事，自己埋个槽路电容还是搞得定的。
因为是中频变压器所以对谐振频率误差不是那么敏感，普通贴片就够了，如果是那个粉色的鉴频振荡器坏就要去找低温飘陶瓷贴片C0G电容了。


处理完毕可以装机了


损坏的三端陶瓷滤波器，以前维修爱华黑金刚时留下两个同尺寸的滤波器，
用扫频仪挑选出中心频率最接近10.7MHz，波形最好的一个替换上去。


元器件零件替换好了


立体声解码电路频率校准，这个不准立体声效果会差
手册要求正负150Hz以内，校准到图片内76后面三个0花了将近半个小时，那个电位器稍微一动就1，2百Hz。比起疫情期间在家数大米的人我还远远不如。


然后继续用扫频仪检查FM的中频通道，发现鉴频振荡器偏了，让那个斜线中点落在10.7MHz就行了，这个没调好，灵敏度会很差，立体声因此也会若有若无。
中波的中频调节忘记拍照了，步骤差不多，只是中心频率是455kHz，波形是一个单波峰，让波峰中点落在455kHz，波峰最高，左右对称就行。


频率覆盖忘记拍照，家里有立体声调频调幅信号发生器，这就变得简单了，75.5MHz处调电感，108MHz处调电容
中波覆盖调整类似，520kHz处调电感，1650kHz处调电容
照片是装机后的，76MHz处立体声点亮

108MHz处立体声点亮


剩余的一些其它维修，有配件主板真是好


调谐拉线也整理到位


装机收听，不亏名机，立体声分离度很高，TA7688驱动下的声音不用多说了，好声机很多用这个后级，包括AIWA的一些单数机，SONY家的DD2，DC2等。
去阳台上中波电台也是密密麻麻能收到不少


建伍WM-32配件主板，99元包邮，音量电位器无，主板有漏液痕迹，天线带通滤波器收来就没了，找了一个AIWA随身听的装上了，现在能收到电台，只是灵敏度不行，还没有时间仔细打理。

0277777

交易区新帖推荐

先坐沙发在慢慢学习

xirui7474

叹为观止……十年前的我大概还能理解一些

艺艺爸比

看了也看不懂，白看了

sdchz

双面板的中周拆下，还是用低熔点焊锡多堆在元件脚上，均匀加热自己就掉下来了。楼主仪器全，眼红中

orange89

交易区新帖推荐

牛逼帮顶高玩

川页

太强悍了！不单是技术好设备也是很齐全

zl0453

sdchz 发表于 2020-2-17 23:21
双面板的中周拆下，还是用低熔点焊锡多堆在元件脚上，均匀加热自己就掉下来了。楼主仪器全，眼红中

对的，忘记先搜搜学习下再动手，其实我手里还有热风焊台，旁边做好隔温，也可以吹焊下来。
仪器添了不少，技艺没涨多少

7chia

牛逼人  bd

ren222

这简直就是一台新机器，太牛了

zl-zhy

仪器牛

atao7788

只觉得很牛

gun30

有仪器干嘛不顺便调成88-108

zl0453

gun30 发表于 2020-2-17 23:50
有仪器干嘛不顺便调成88-108

刻度盘换不了
