求夏普磁带机JC-N30的维修手册

川页 · 发表于 2020-2-8 21:06

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

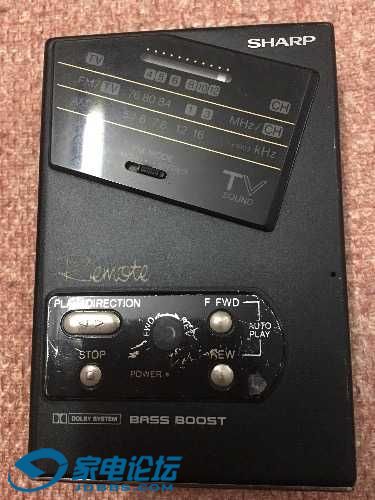

各位维修大神，谁有维修过夏普JC系列的机子？朋友拿过来一部JC-N30的机子，看起来很厚实，用料很足的样子。机子通电，收音可以用，通电有听到电机转动的声音，但是不能播放。现求大神帮帮忙分析一下，同时如果有这个型号的维修手册也麻烦传授一下

feelnianhua · 发表于 2020-2-8 21:12

交易区新帖推荐

这种情况一根皮带ok了，要手册干嘛？

feelnianhua · 发表于 2020-2-8 21:13

夏普机器少见电路问题，大多是机芯齿轮挂，开盖看看，收拾下皮带，检查下齿轮

川页 · 发表于 2020-2-8 21:36

谢谢，等下拆开看看。现在机子的状态是装上电池能听到电机转动，但是按压面板的几个按键都没有反应，电源灯不亮。开磁带盒电机又转动，，，

feelnianhua · 发表于 2020-2-8 21:39

机芯处在播放状态吧？没有皮带，机芯当然不会又变化，先清理换上皮带，再进一步检查其他问题。

sdchz · 发表于 2020-2-8 21:45

交易区新帖推荐

齿轮没办法，修复后总感觉有点颤音，订做不划算

川页 · 发表于 2020-2-9 00:16

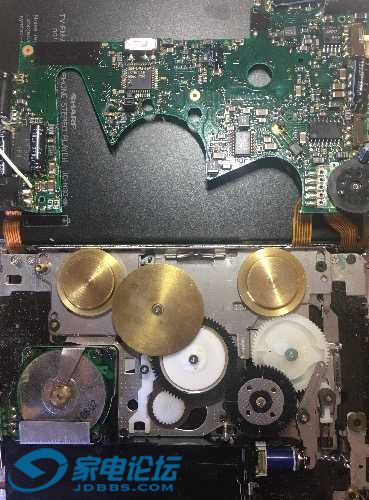

机子拆开了，装上一根皮带还是电机转动，但是带不动齿轮的样子，感觉哪里卡了，联系朋友后鼓励我继续分解下去做润滑，硬着头皮把主板焊开（第一次拆这种机子，还真麻烦，电机排线、负极……）真的如大神说的那样齿轮裂开了……哪里有这个齿轮卖啊！继续分解..然后就悲催了，不知道从哪里掉出来个弹簧，图二左上那个黑色弹簧

川页 · 发表于 2020-2-9 00:21

图片怎么压缩这么厉害？

川页 · 发表于 2020-2-9 00:25

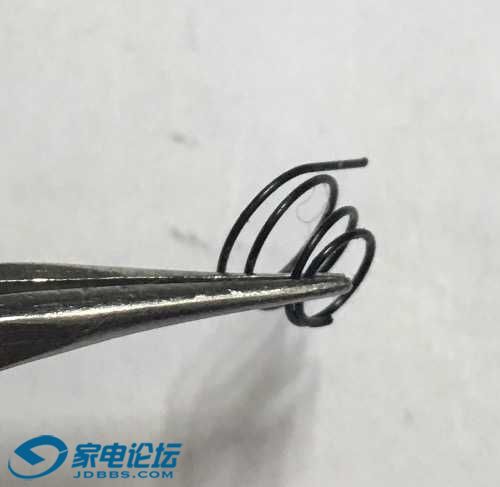

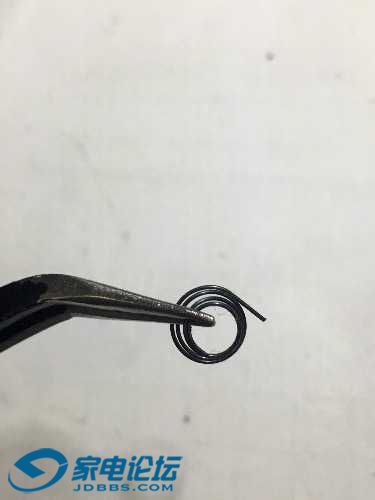

弹簧的照片

feelnianhua · 发表于 2020-2-9 00:33

弹簧是带毛毡那个齿轮里的～堕轮弹簧～哈哈哈哈，这机芯，上闲鱼柔齿轮去吧……贵着呢

wsz8288 · 发表于 2020-2-9 11:09

刚粘了一台

川页 · 发表于 2020-2-9 11:57

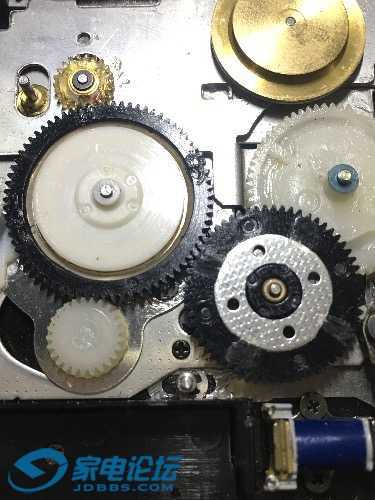

谢谢大神指点！！查了一下闲鱼，这齿轮还真是贵啊，都贵过收一台配件机的价格了！现在临时用胶水粘了一下齿轮，然后把齿轮的间隙打磨了一下，多少能转动时不会卡那么厉害，但依然是通电后一直转，前面板按键按了没反应

川页 · 发表于 2020-2-9 11:59

楼上的兄弟，能否告知一下，这机子是怎么工作的？你那机子也电池装上后就通电转吗？

wsz8288 · 发表于 2020-2-9 13:57

川页发表于 2020-2-9 11:59
楼上的兄弟，能否告知一下，这机子是怎么工作的？你那机子也电池装上后就通电转吗？

装电池不转的，线控那个拨键盘拨到off

feelnianhua · 发表于 2020-2-9 14:06

处理下开关氧化，包括：微动按钮开关、hold开关、线控开关、换面开关、通电开关（一般是触片或者龟形开关），有可能是板子上的主开关被粘连短路，强通了。
