请教：雅佳GX-R99电池预防漏液处理

lavalake

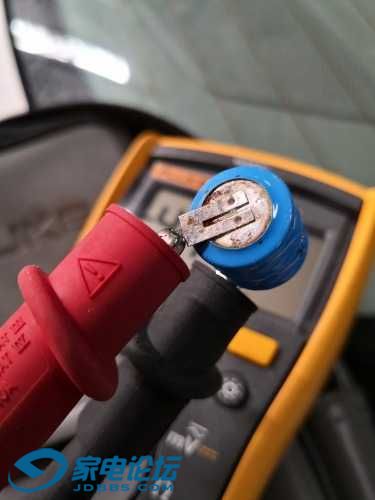

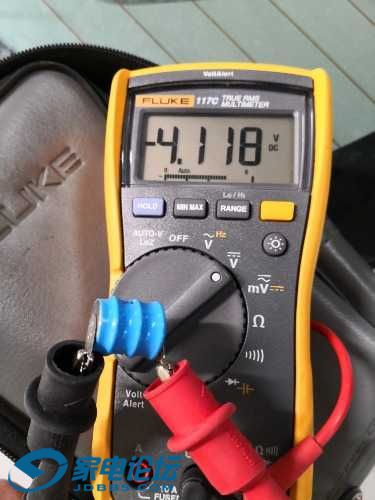

电池似乎还有效，但正极已经有漏液腐蚀了，必须换掉。

lavalake

交易区新帖推荐

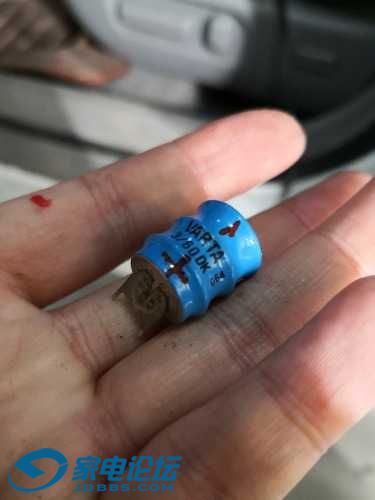

这个万恶之源。。

lavalake

新电池还没到，旧电池先凑合用，等新电池到了也通过这种方式直接插上就行。

lavalake

装回去了，话说把插头一一按编号复位，真是很解压的感觉。
捆扎带剪掉了几个，下次装新电池的时候再理理。

lavalake

螺丝一个也不多，话说上家对这台机器的底板相当得意，认为其非常新净。

lavalake

交易区新帖推荐

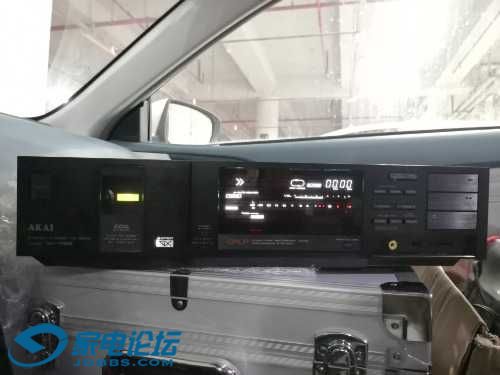

最后一步，冒烟测试。

lavalake

suline 发表于 2019-12-4 12:50
设计蛋疼，维修拆装实在不方便

还好，是我比较笨了。

lanliyang

这个电池最好引线出来放在机器外部，即使爆炸也不怕。
以前我有个卡座，老烧电机驱动三极管，就引了三根线在机器外，随烧随换。后来才发现电机内稳速Ic故障，换了后不烧管了也没把三极管迁回机内

suline

lavalake 发表于 2019-12-4 15:57
还好，是我比较笨了。

说他蛋疼就是没法在通电情况下进行检测，有时候断电维修根本无从入手

咝咝入扣

suline 发表于 2019-12-4 17:16
说他蛋疼就是没法在通电情况下进行检测，有时候断电维修根本无从入手

R99的几个通病：
1、最为突出的是B翻A容易卡住；
2、四类磁带抹音不干净；
3、磁头翻转齿条定位销和翻转叉簧定位销容易脱落；

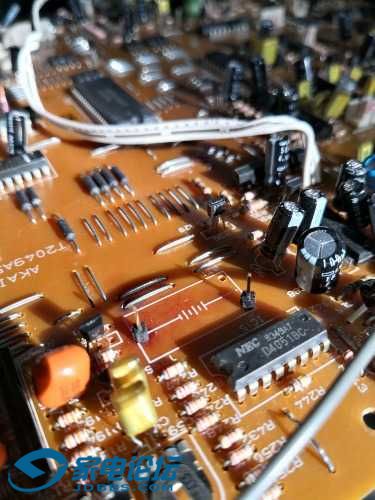

4、原厂电池漏液腐蚀电路板。
R99的几个蛋疼设计：
1、由于追求超薄机身，机舱内部双层电路板结构紧凑，飞线多。滑动键盘导轨支架如受外力影响容易与底层电路板覆铜面碰触从而发生电路故障（我已经支架与电路板之间添加了一层胶膜隔阻这种可能的发生）；
2、电源部分发热量大，夏季连续工作状态下机身热量不亚于甲类功放；
3、机芯结构复杂，换个皮带得大动干戈。这款机器有两个机芯连接版本，一个版本是机芯与逻辑控制主板连线采用排线插座，这个版本维修还好些，把机芯排线拔出就可以取下机芯（看似轻描淡写，其实还得把顶层电路板掀起才能取出磁头引线）；另一个版本是逻辑控制主板连接机芯的引线是直接焊接在机芯主板上一个焊线排上的，要拆下机芯还得把焊线排从机芯主板上焊脱离。
4、调试步骤繁琐。

lavalake

咝咝入扣 发表于 2019-12-4 23:06
R99的几个通病：
1、最为突出的是B翻A容易卡住；
2、四类磁带抹音不干净；

得，看来我只解决了第四位的毛病，还有TOP3等着考验我呢。
这机器在录音前自动检测结束后，会在屏幕下方显示MOL，这个指标怎么解读呢？说明书看不懂。

lavalake

lanliyang 发表于 2019-12-4 16:22
这个电池最好引线出来放在机器外部，即使爆炸也不怕。
以前我有个卡座，老烧电机驱动三极 ...

这种用电池保存配置的办法，受当时技术的限制。
搁现在，一个小FLASH芯片就搞定了。什么电池也不用，爆？不存在的～

suline

lavalake 发表于 2019-12-5 00:09
得，看来我只解决了第四位的毛病，还有TOP3等着考验我呢。
这机器在录音前自动检测结束后，会在屏幕下方 ...

mol的定义是三次谐波失真达到3%时候的最大录音电平。这个很管用，是机子自动cal时候的实测值，录音的时候电平不要超过这个指示

lavalake

suline 发表于 2019-12-5 08:10
mol的定义是三次谐波失真不超过3%的最大电平这个很管用，就是最大不失真电平，录音的时候电平不要超过这 ...

谢谢。
难怪好的磁带这东西偏右，差的磁带这东西偏左。

咝咝入扣

suline 发表于 2019-12-5 08:10
mol的定义是三次谐波失真达到3%时候的最大录音电平。这个很管用，是机子自动cal时候的实测值，录音的时候 ...

R99的这个MOL我也搞不清楚它的指示含义。如帖主28楼所示，机器录音前的TUNING动作完成后会在屏幕显示如图状况，有的磁带会显示一前一后两个白色小方块，有的磁带会只显示一个小方块。怎么根据这两个小方块的位置来确定与录音电平有关的操作？小方块出现一前一后的指示（这种情况最常见）又各代表哪个含义？
