555ES图上电源电压对吗

HHC19721210 · 发表于 2019-11-5 08:34

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 HHC19721210 于 2019-11-5 08:37 编辑

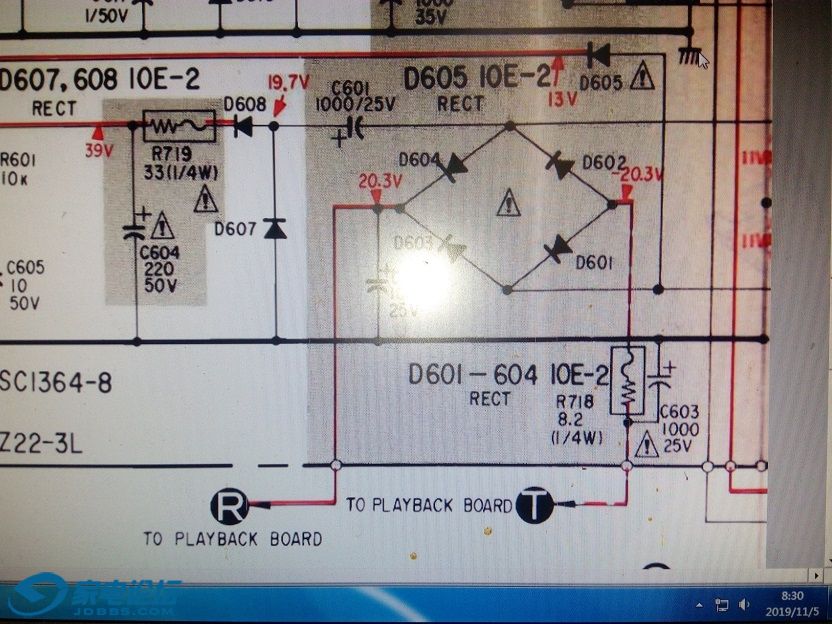

555ES变压器11V，直流倍压出来39V，不对啊，求高手指教

HHC19721210 · 发表于 2019-11-5 09:37

求论坛高手指教

suline · 发表于 2019-11-5 12:32

如果你能算出19.7就能推算出39v，提示一下，峰值和有效值

老顽豆 · 发表于 2019-11-5 13:16

日版变压器标11Ⅴ，100V输入时实际测次级约14V

老顽豆 · 发表于 2019-11-5 13:25

日版的变压器标的功率比实际功率小，收录机9191，9292功率，机后标35W，而日版相对机型，机后标14W，变压器标22W，本土版和海外版相差多大啊，而且本土版变压器铁芯更好，效率更高，实际功率也更大。

老顽豆 · 发表于 2019-11-5 13:34

索尼333ESJ功放变压器，凭经验估计约600W，它才标190W。

咝咝入扣 · 发表于 2019-11-5 14:30

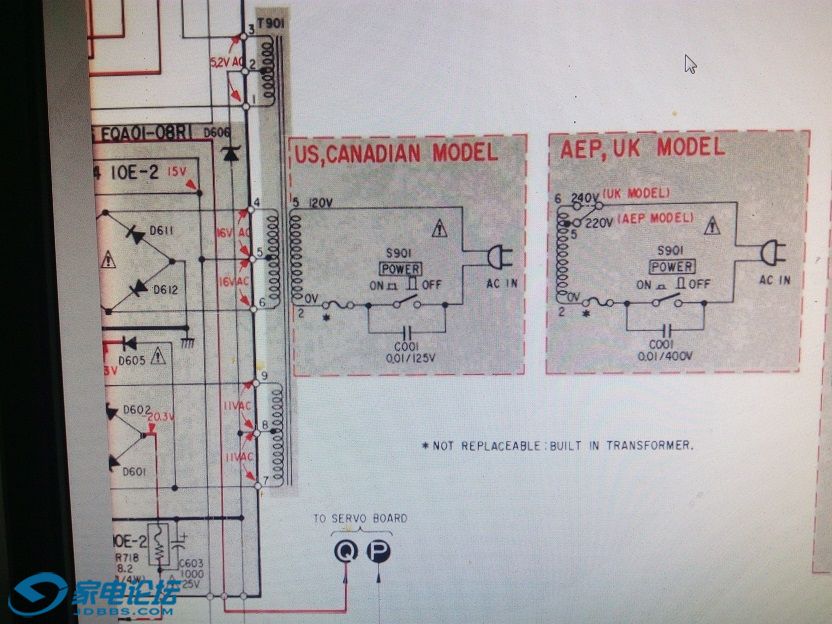

楼主只看到变压器对应绕组中心抽头的交流电压是11V，但没看到这个中心抽头有没有与主板共地？截图看不到这个中心抽头引线到哪了。所以暂不发表意见。截图只看到这个中心抽头与另一组中心抽头通过一个稳压管相连。

valoon · 发表于 2019-11-5 15:53

咝咝入扣发表于 2019-11-5 14:30
楼主只看到变压器对应绕组中心抽头的交流电压是11V，但没看到这个中心抽头有没有与主板共地？截图看不到这 ...

同意，估计这个是小功率用电，用电阻加稳压二极管的组合稳压后约40V，后面也用了50V的电容

HHC19721210 · 发表于 2019-11-5 16:23

多谢楼上几位朋友分析，变压器烧了，按图上数据重做了个，19.7V只有13V，39V只有22V，搞不懂

suline · 发表于 2019-11-5 16:33

内阻大了？

老顽豆 · 发表于 2019-11-5 18:53

估计楼主上的图有问题，跟实物线路板对照下，不难判断。
