vfd 真空荧光显示屏 正负电压问题

帅气的小狮子

最近无意中发现 很多sony的机器 vfd显示屏 亮暗不均 于是研究了下 vfd   发现sony很多机器的说明书 都明确标记 使用-36v电压  驱动  但是实际上测量发现 很多用的 都是 +36v 因此疑惑 两个问题 1 电压反向后 vfd荧光屏为什么能正常工作  2 正电压驱动与 负电压驱动 效果会不会打折扣

老顽豆

交易区新帖推荐

能说下具体机型吗？

帅气的小狮子

老顽豆 发表于 2019-11-4 14:07
能说下具体机型吗？

sony mds ja333es

帅气的小狮子

老顽豆 发表于 2019-11-4 14:07
能说下具体机型吗？

电源板 有四根 飞线位jw207 208 209 210 接 207 210 就是 负压 接 208 209就是 正压

帅气的小狮子

帅气的小狮子 发表于 2019-11-4 14:12
sony mds ja333es

也就是说 sony 原本就为 用 正电压还是负电压 做了 可调换准备 机器上接通的是 208 209  另外两个是断开的

浩纳

交易区新帖推荐

坐等高手解读

老顽豆

CD机，卡座我未见有正的供电，你那台MD应该也是负的供电吧，很多是什么机型

帅气的小狮子

老顽豆 发表于 2019-11-5 08:53
CD机，卡座我未见有正的供电，你那台MD应该也是负的供电吧，很多是什么机型

手头 555 和 333 测量 都是正压 根据 拆机看电路板 接线方式 和 维修手册 图示 对比看 也应该是 正压

帅气的小狮子

老顽豆 发表于 2019-11-5 08:53
CD机，卡座我未见有正的供电，你那台MD应该也是负的供电吧，很多是什么机型

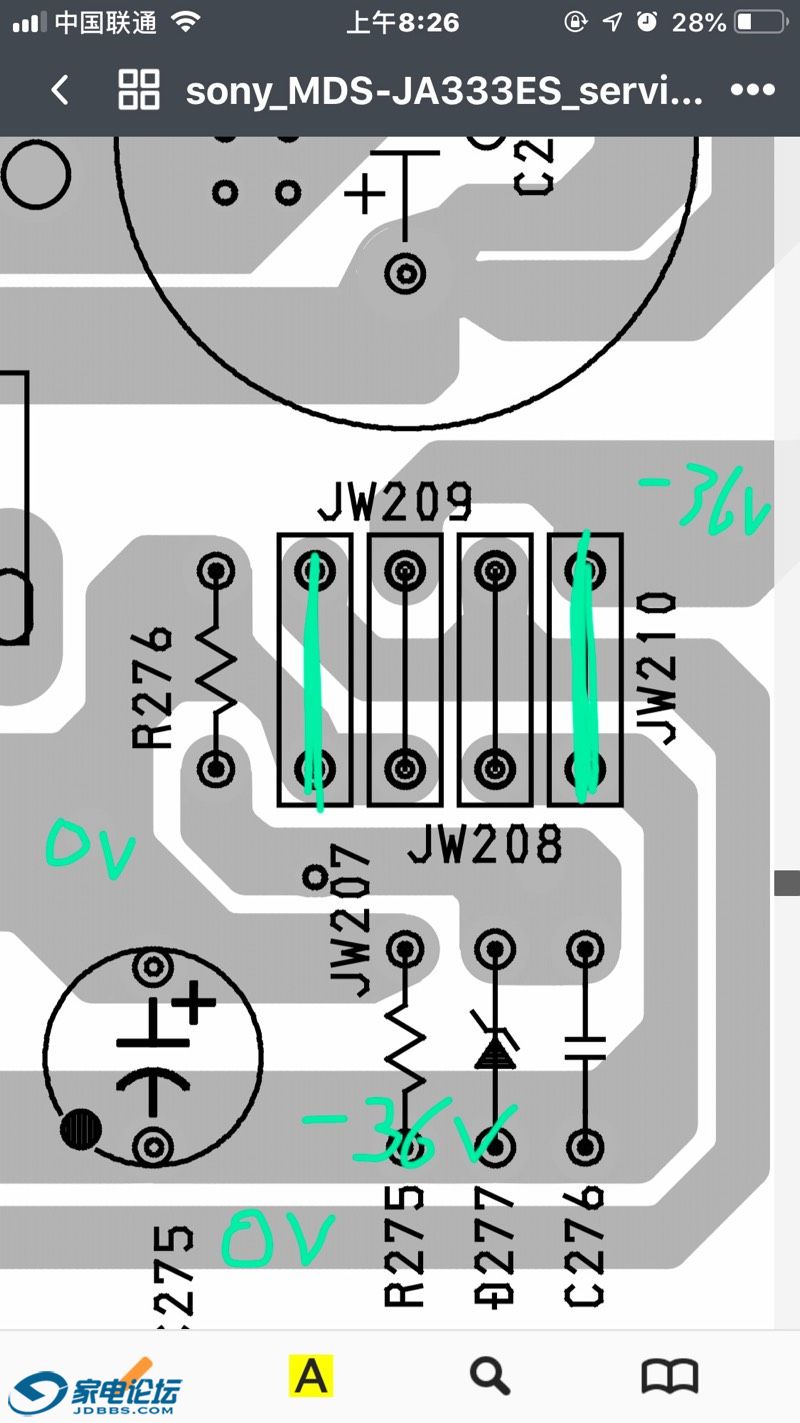

就像我上面发的电路图 官方维修手册 是链接的 207 210 这个方式 是 -36v  而实际板子上连接的 是 208 209 刚好反向

帅气的小狮子

老顽豆 发表于 2019-11-5 08:53
CD机，卡座我未见有正的供电，你那台MD应该也是负的供电吧，很多是什么机型

这个地方是两路独立供电 结合的地方

suline

早期的vfd正压居多，后期基本全是负压，可能是后期屏体的制造工艺决定的
