打理一台爱华xp-77

车神1998 · 发表于 2019-10-31 10:53

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由车神1998 于 2019-10-31 10:56 编辑

接到一台爱华xp-77,该机故障表现是不读碟。拆开检查，发现主板音频放大电路被前维修人员胡乱补焊一通，焊点个个毛刺，4805附近都是甩出来又冷却的焊渣，惨不忍睹。再看光头，早就被无情调大了60到70度。

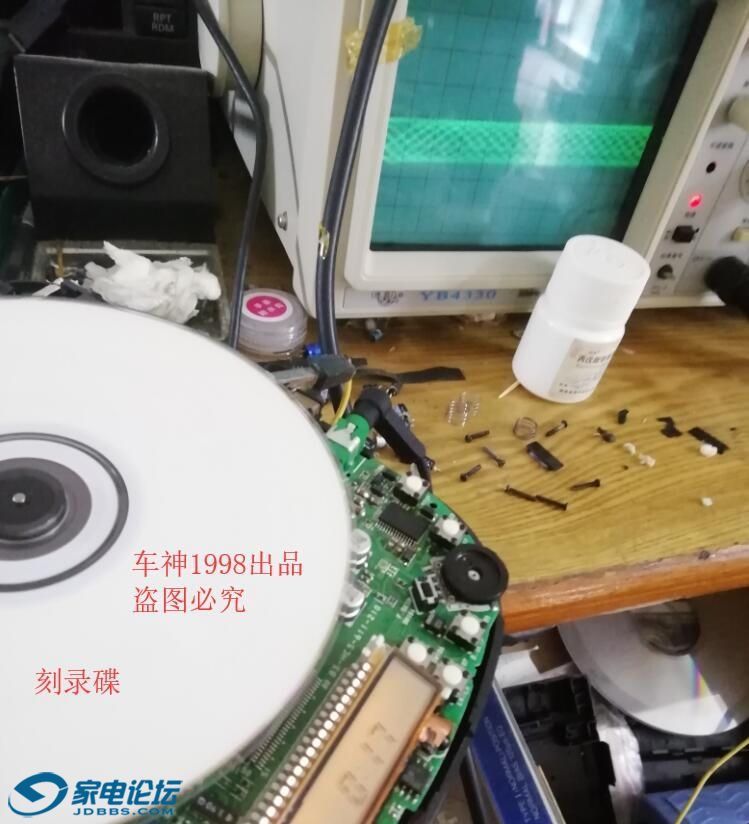

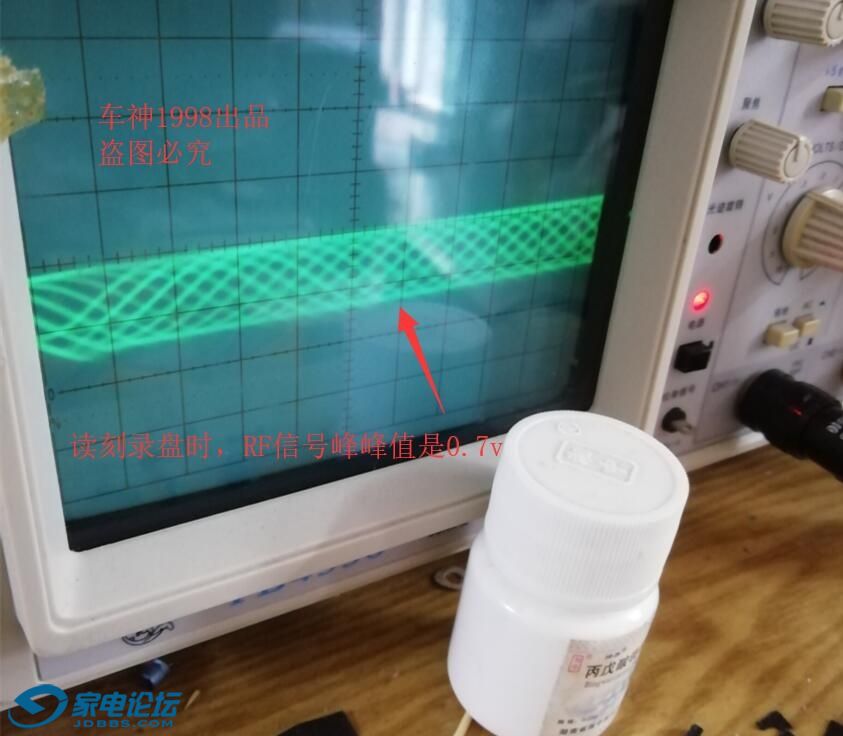

到此，内心就有了判断。当然了，这个机子打理起来也就是电容的事情，还有驱动的事情。过程就不班门弄虎了。直接上结果吧。修理完毕读碟ZDK秒杀，声音立体声音量正常可控。下图测试用的是刻录碟片，RF信号波形峰峰值0.7v,正版就不更加用说了，达到1V。这读碟水平对付绝大部分的碟片是可以的。

zy0778 · 发表于 2019-10-31 11:06

交易区新帖推荐

顶大神!
不懂维修,顺便想问问tb上那个最便宜的70块的示波器,能不能看cd机图,例如d777
换了个很好的光头,电源一切正常,但是电池驱动的时候必须开esp,不然卡卡卡啊,目前不敢贸然调节rv503,估计手动微调也可以搞定
就是想试试这个示波器管用不,高级的就算了,,我又不懂这些

ljq007 · 发表于 2019-10-31 11:07

顶楼主,技术了得!绿杨示波器和我的一样.

车神1998 · 发表于 2019-10-31 11:11

zy0778 发表于 2019-10-31 11:06
顶大神!
不懂维修,顺便想问问tb上那个最便宜的70块的示波器,能不能看cd机图,例如d777
换了个很好的光头, ...

维修cd，20m的示波器够用。淘宝的我不知道，没买过。

车神1998 · 发表于 2019-10-31 11:12

ljq007 发表于 2019-10-31 11:07
顶楼主,技术了得!绿杨示波器和我的一样.

你是高手，这种老货示波器，还过得去

zheng_9527 · 发表于 2019-10-31 11:12

交易区新帖推荐

大神能接别的机器打理吗？

车神1998 · 发表于 2019-10-31 11:14

zheng_9527 发表于 2019-10-31 11:12
大神能接别的机器打理吗？

别的也修，只不过这类机子电容问题明显，才发这种机子的上来。

车神1998 · 发表于 2019-10-31 11:17

zy0778 发表于 2019-10-31 11:06
顶大神!
不懂维修,顺便想问问tb上那个最便宜的70块的示波器,能不能看cd机图,例如d777
换了个很好的光头, ...

记好原位置，慢调，不用示波器也行

pink12 · 发表于 2019-10-31 11:18

楼主神人也！点赞点赞！

nixixu · 发表于 2019-10-31 11:20

哎，你们真牛

车神1998 · 发表于 2019-10-31 11:32

nixixu 发表于 2019-10-31 11:20
哎，你们真牛

你玩爱华磁带机我关注很久了。t50,55,我还记得你做过评论。本人也玩磁带机

车神1998 · 发表于 2019-10-31 11:33

pink12 发表于 2019-10-31 11:18
楼主神人也！点赞点赞！

不，技术还需学习

nixixu · 发表于 2019-10-31 11:43

nixixu 发表于 2019-10-31 11:20
哎，你们真牛

没技术的瞎玩

倒爷 · 发表于 2019-10-31 11:54

前两天广而告之，就知道快要来了

无风不浪 · 发表于 2019-10-31 12:02

眼图不错，眼都很大
