为REVOX B215卡座增加磁头抬起的电路

乡村猎手

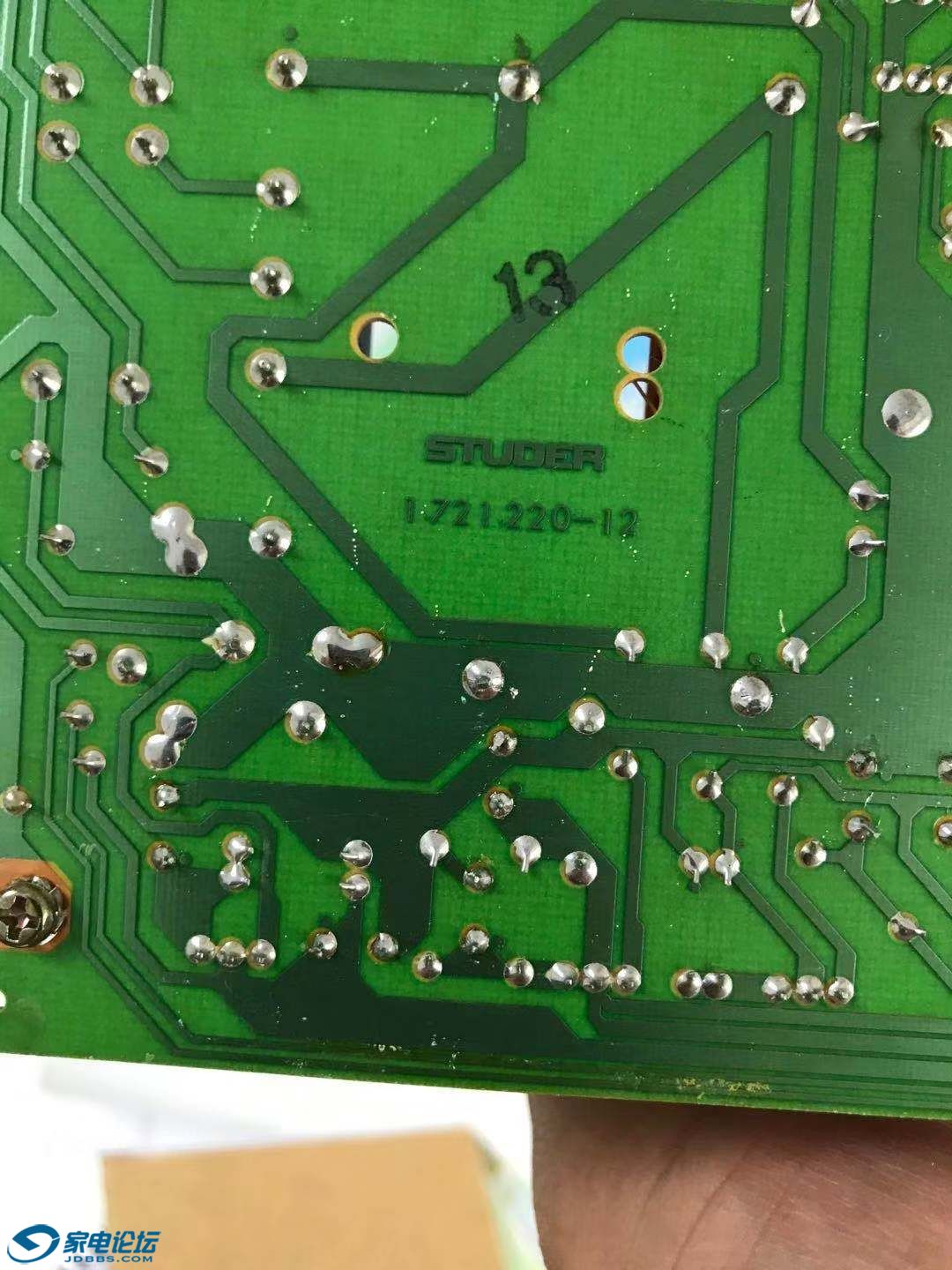

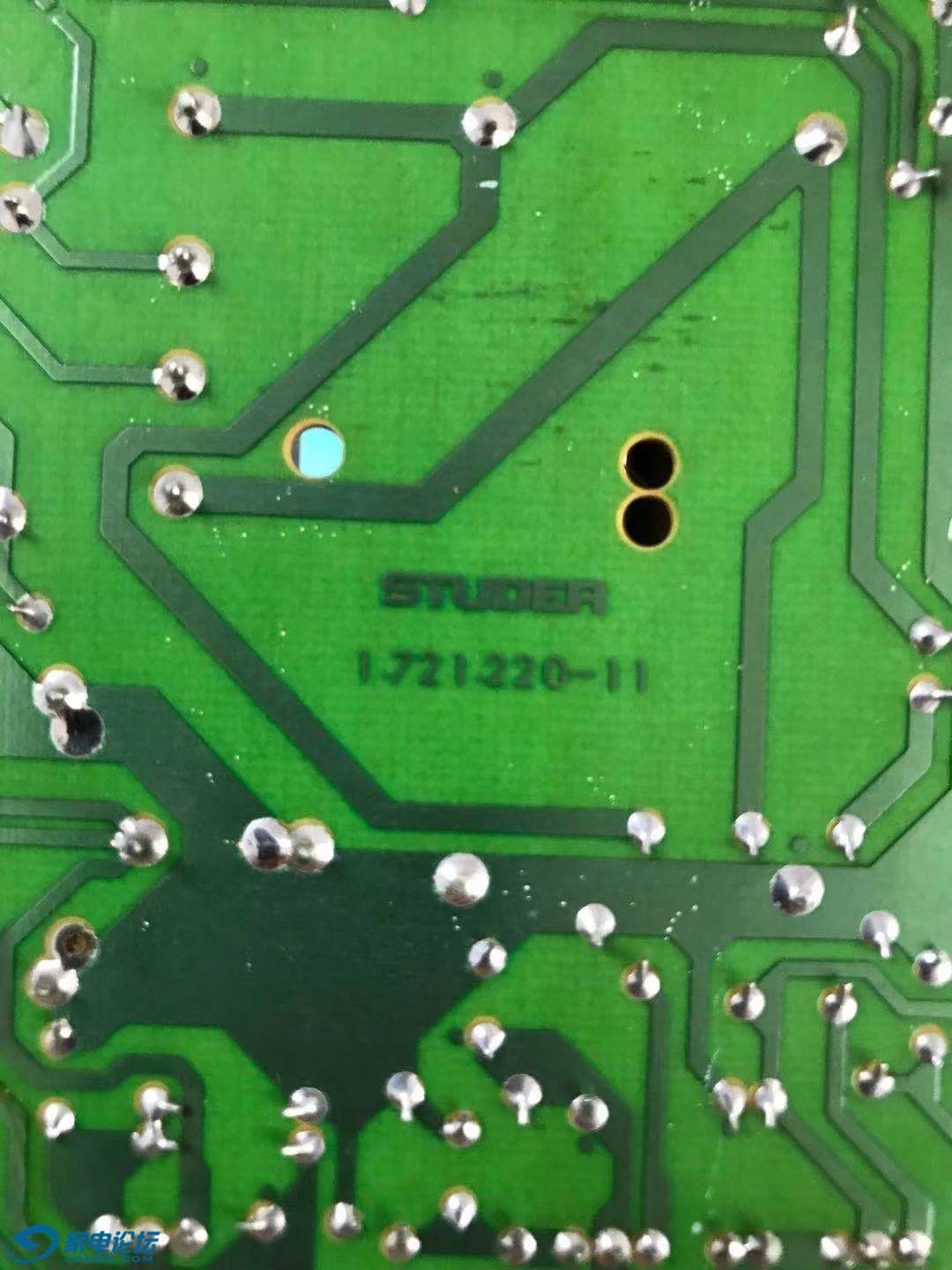

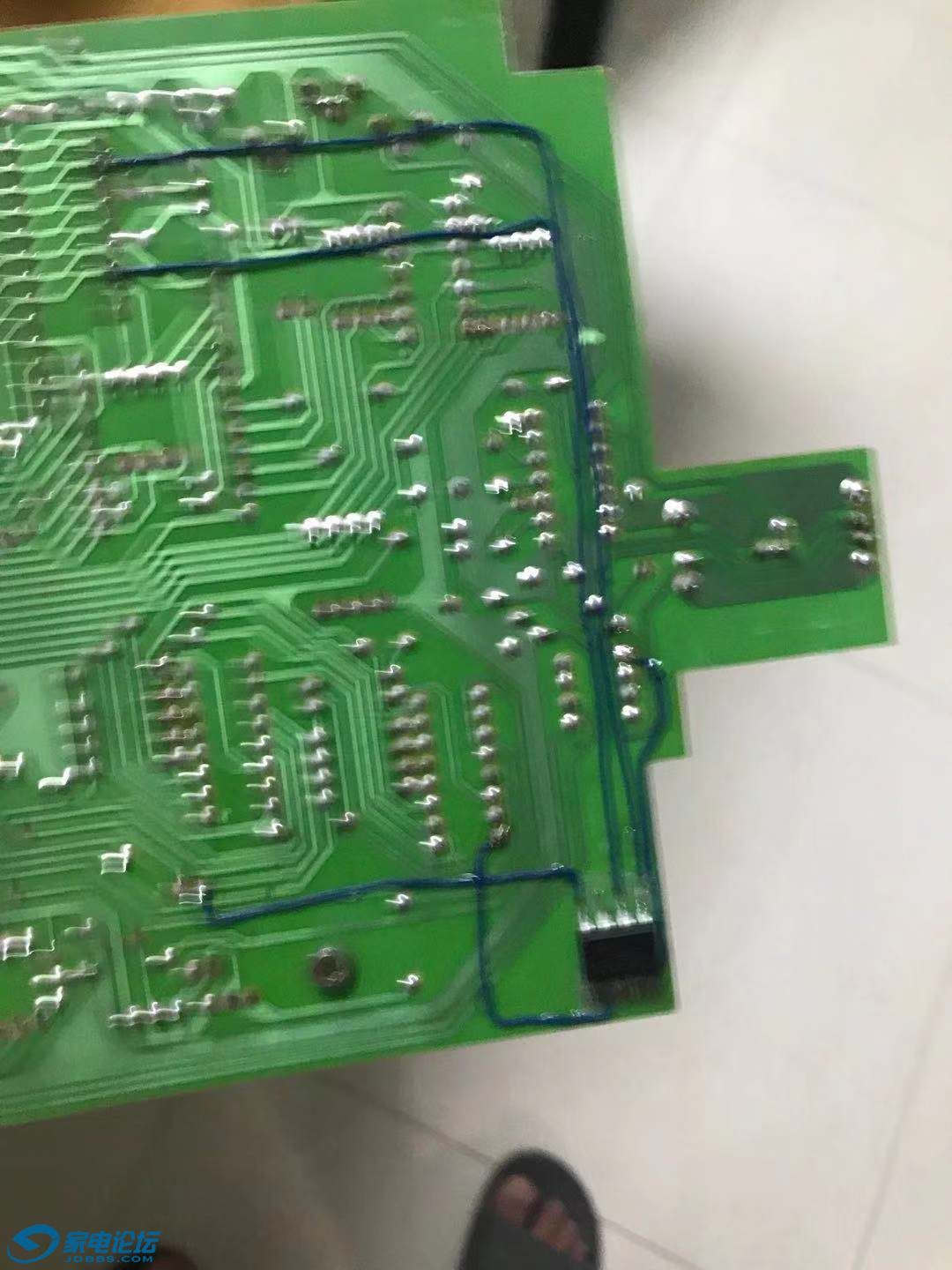

revox 的b710 卡座，有一个clean键，当没有装磁带时，按下会抬起磁头组件，这样清洗压带轮的时候会比较方便。部分215机型按loop键的时候也有这功能，但有些机器却不行。经对比，发现，如果系统板零件号是1.721.210-11的板不行，1.721.210-22的就有这功能，仔细对照发现前者少部分电路，有一个单片机的零件号也不一样。 要实现这个功能得加装一部分电路，因为215的机器按钮是矩阵式的，所以加装模拟电路不容易实现这个功能，而且前者的单片机直接放到后者的板子上工作不正常， 所以不有直接加原机的电路。 考虑了一下，直接加一个单片机实现可能会比较简单，实际就是检测到键盘按下了loop键，则输出 到Q17来抬起磁头。 使用的是stc15w104相关的图片及代码如下。 装好后的那个图发贴时才发现没拍清楚，懒得重新照了。 #include <reg52.h>
sfr P3M0        =   0xb2;
sfr P3M1        =   0xb1;
sbit keyb = P3^1 ;   //10
sbit keyC = P3^0;     //10
///sbit s_cass = P3^5;   //10
//sbit comm = P3^4;      //10
//unsigned char  loaded;
sbit ctrl = P3^3 ; //01用来控制磁头抬起的，高电位为抬起
void Delay50us()                //@11.0592MHz
{
        unsigned char i, j;
        i = 1;
        j = 134;
        do
        {
                while (--j);
        } while (--i);
}

void main(void)
{
        ctrl = 0;
         keyb =1;
         keyC =1;
//        comm  = 1;
//        s_cass = 1 ;
        while(1)
        {
        //        if         (comm==0 && s_cass==1)
        //        {
        //                loaded = 0;
        //        }
        //        if         (comm==0 && s_cass==0)
        //        {
        //                loaded = 1;
        //        }

                if         (keyb==0 && keyC==0  )
                {
                         P3M1 = 0x37 ; //00110111
                         P3M0 = 0x08 ;   //00001000
                        Delay50us();
                        ctrl = 1;
                }

                if         (keyb==0 && keyC==1 )
                {
                        ctrl = 0;
                         P3M1 = 0x3F ; //00111111
                         P3M0 = 0x00 ;   //00000000
                }
        }
}
