爱华JX869电位器部位飞线求助

我就是爱音乐

因为爱华JX869电位器有点接触问题，因此决定换掉。在网上先后买了2次，电位器这里是拆了装，装了又拆，终于那纤细的线路和焊盘经受不了烙铁的蹂躏，有2条线被弄扑街了，还好有1条看得出走势，可以飞线连起来，但是还有一条从线到焊盘都被扯掉，这下傻眼了。咋办？特来论坛向大家求助！！图片如下：

1. 完整的线路板


2. 电位器部位走线说明


3. 电位器拆解

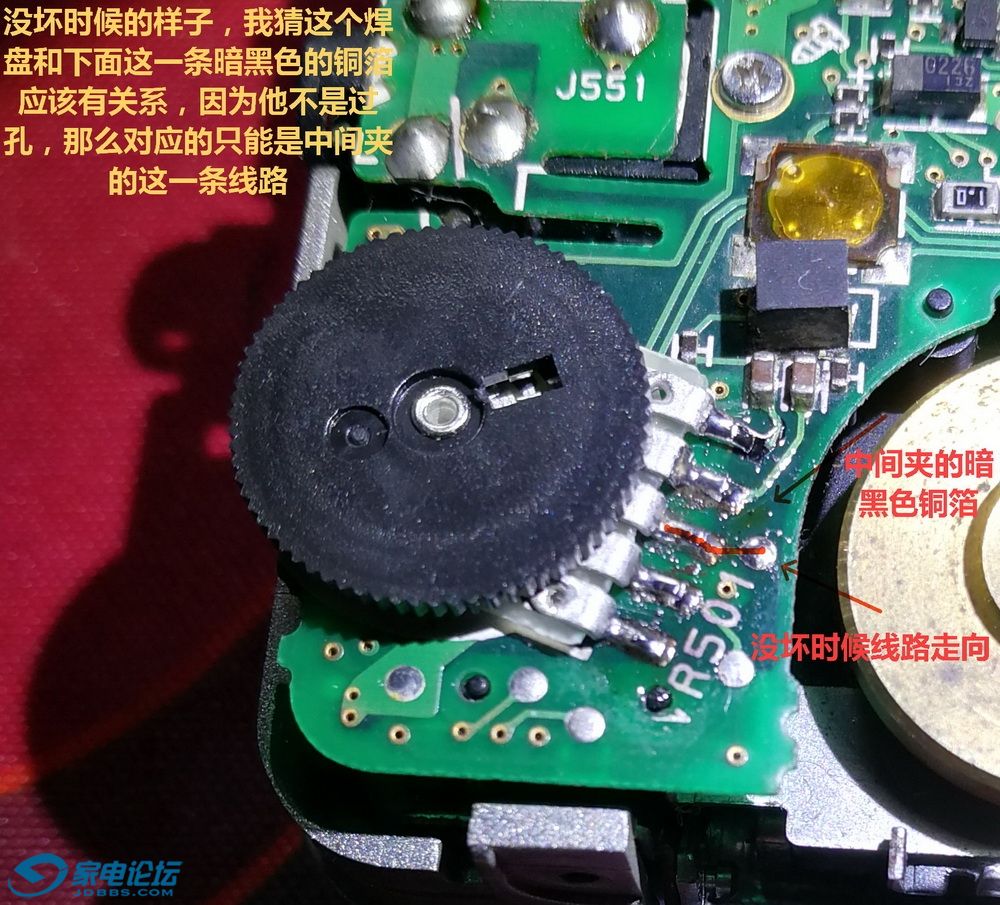

4. 搞坏的焊盘     我一开始以为这里对着反面一个元件的脚，结果飞线连起来一点用都没有

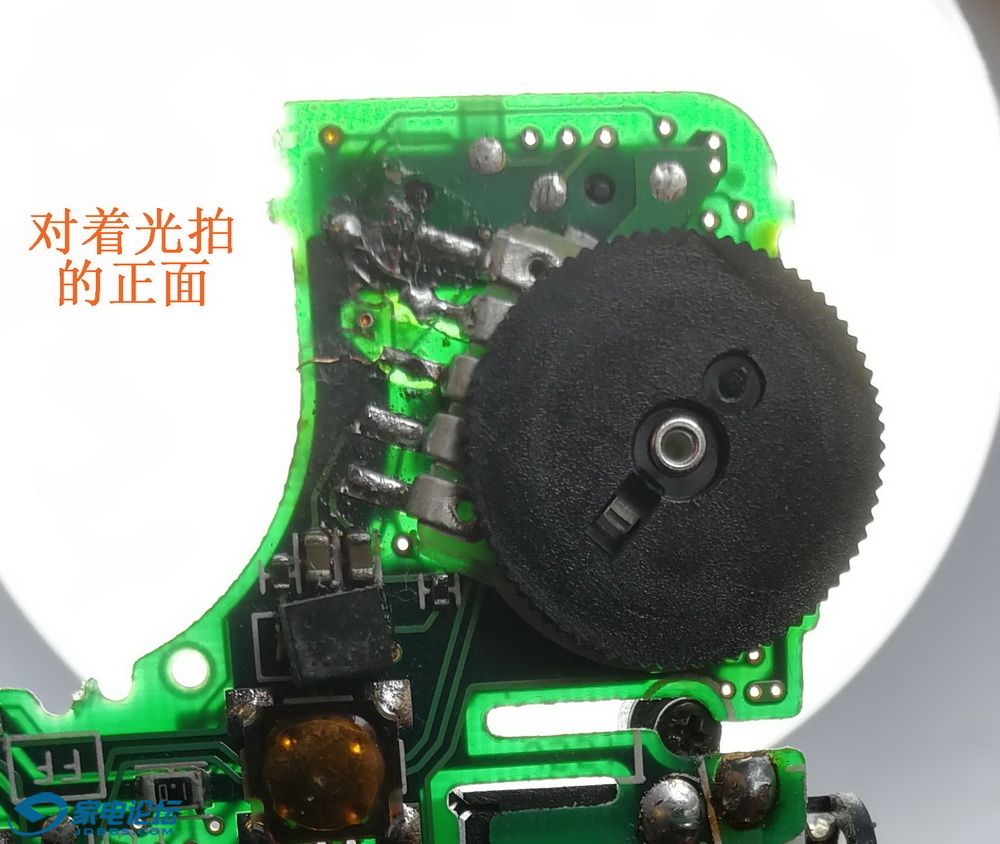

5. 对光拍--正面


6. 对光拍-反面


望各位高手不吝赐教，谢谢！
很喜欢这台机子的音色，而且机芯状态也不错，弄好了可以玩好久了！
再追加一个问题，在刚换上这个电位器的时候，机子的音色和原机的有很大不同，原机的声音比较暗，有点浑浊，但是低音下潜深，弹性很好，换上新的电位器后声音变得通透了很多，高音和细节上来了不少，但是低音少了，感觉下潜和极限都少了。不知道是原机电位器状态不好了，还是说新电位器影响了音质？唉，都怪手贱，后面又折腾几次，焊盘给搞坏了....

秦皇岛小张

交易区新帖推荐

看图，中间的黑色部分似乎是一个整体？那么可以把相应位置的电路板用刀慢慢刮开，漏出这个黑色的部分再接线吧。
把电路板想象成一条排线，需要焊接。

我就是爱音乐

秦皇岛小张 发表于 2019-10-22 10:53
看图，中间的黑色部分似乎是一个整体？那么可以把相应位置的电路板用刀慢慢刮开，漏出这个黑色的部分再接线 ...

中间黑色部分对着光看确实是一个整体，这个焊点的部位不可能通过过孔连到线路板的反面走线，所以要么就是和这个黑色部分连着的，我也有这个想法，可以尝试下，反正这里面积大，弄开焊一下也没关系

秦皇岛小张

我就是爱音乐 发表于 2019-10-22 11:13
中间黑色部分对着光看确实是一个整体，这个焊点的部位不可能通过过孔连到线路板的反面走线，所以要么就是 ...

刚才想到的，也可在电路板上再找找，看看那个黑色的部分还和哪个焊点有同样的连接，飞根线过去，更简单吧

我就是爱音乐

秦皇岛小张 发表于 2019-10-22 11:21
刚才想到的，也可在电路板上再找找，看看那个黑色的部分还和哪个焊点有同样的连接，飞根线过去，更简单吧 ...

有道理，可以试试吧

magic123

交易区新帖推荐

试试跑线路看电位器2脚接什么元件，然后找对应声道相同元件飞线至电位器3脚。

ldf

magic123 发表于 2019-10-22 21:23
试试跑线路看电位器2脚接什么元件，然后找对应声道相同元件飞线至电位器3脚。

上图45或23应该交换一下位置。

ayumi00

找一下维修手册看看信号线走向

我就是爱音乐

谢谢大家的热心相助，有高手已经找到电路图并且指点了方法，问题解决了。谢谢！
