出一堆杂物，另外分享一个充电器的问题修复

keying_tseung · 发表于 2019-8-1 21:41

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 keying_tseung 于 2019-8-1 21:41 编辑

前几天论坛上收来的，看中里面的一个松下充电器，其他用不上，出给需要的朋友，看中的松下充电器留下了，另外加了两个自已用不上的东西，一起打包出，也是50元包邮非偏远吧。咸鱼交易：https://2.taobao.com/item.htm?id=600166827685&spm=a2oq0.12575281.0.0.f3c21debR7fs3E&ft=t

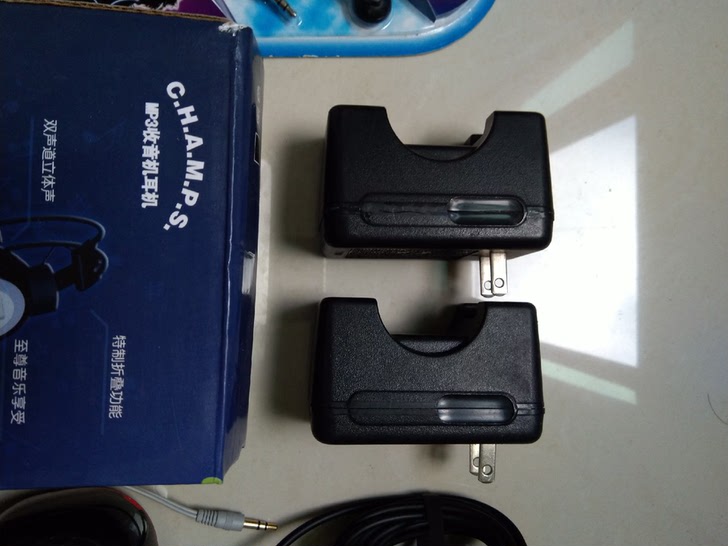

内有：松下未拆封耳塞2副，目测需要换线了。松下100伏香口胶电池充电器2个，这个无100伏电源测试，不知好坏。标sony9伏电源1个，100-240伏宽电压，测试好的。国产头戴式耳机收音机1个，接收好的，耳罩老化了。诺基亚有源小音响1个，自己接了个3.5插头，使用两个7号电池供电，放音好的。看好联系，不退诉的。

下面说说这个松下充电器了（只用来分享维修过程，不出）：看中的这个松下充电器规格是输入交流100-120伏/220-240伏，也就是支持宽电压，机身上标识“WORLD VOLTAGE”，输出是DC1.2伏，550mA，属快充。这个充电器应该是松下早期S系列用的口香糖充电器，手里刚好有一套不全的松下S5，缺充电器和线控，这个充电器正好用的着，所以二话不说拿下。到手是这样的 微信图片_20190801193014.jpg

因为支持220V国内电压，直接插上试机，放入口香糖电池试充，毫无反应，还好只是买来配套的，所以心里期望不高，试了试机就把它丢到S5那里做伴去了。
2019.8.1，全民致敬PLA的日子，在这个有记念意义的日子，也想找点事做做，于是把这个充电器翻出来，看能不能搞好它，死马当活马医吧。

拆外壳，这个充电器用的螺丝有点特殊，不是普通十字，而是内六角梅花型，正好有这个批头，能拆。
看内部图：

首先目测元器件无异常，再反过来看PCB也挺正常的，焊点都完好。再测输入端子都是通的，一时半会不知道哪里有问题。只能另想办法了，网上搜了下，然而这种充电器的电路图是不可能找的到的，论坛上学来的按图索骥功夫废了，没办法了，只能硬着头皮上了，用这段时间东拼西凑的半桶水电子电路维修技术试试看了，先易后难，先测一遍电阻。运气不错，测到下面这个101电阻不通电！
