sony索尼wm-ex1、EX2、FX1、FX2线控

sohu123

防删，180收一个，或者自制的20元收一个。


谁有原装线控或闲鱼上卖的自制改装的线控，不用插上随身听，就直接将线控靠近耳机3.5这头的1和2排线端，按下音效键时，用万用表测下（将万用表调到电阻欧姆档），看看显示为多少欧。这个电阻的数值就是随身听调音效的钥匙密码了  。以后需要调dbb音效就直接在外面从插线控的那个口短一次路就ok了，它是循环的（关-dbb1-dbb2-关），其实很简单。无需要再花一百多或几十块去另外买线控了，而且音质比插线控更好。

现在的问题，谁能发扬下共享精神去测下，把这个数值发下。 （另外，我发现MD、CD、磁带随身听的线控不通用的原因出在，MD的线控各按键实现功能的电阻值比较大，一般都是几百K，而磁带机都只几K或十几K，所以才不通用。破确原理都一样，只要手上能有一个原装线控，直接按下所需要的那个功能按键时，用万用表测下1和2脚的电阻数值是多少，然后去下个电阻，直接在开机状态下去短路一下就实现了）





希望大家一起进来交流切磋破解索尼单数机线控。其实只需要弄一个音效功能就完全够用了。需要调音效的时候，就接上电阻，插里排插口短个路。

在网上搜到一位叫ccwzjsy的文章。 如下

最近收了个EX610成色很好，做工也不错，换完皮带播放很稳定。唯一的缺憾就是机身没有音效键，需要用线控才能开启。上网搜二手线控，价格居然比机器还要高。而且多数都有串键的迹象，果断放弃了！想到多数线控按键用的都是电阻分压的方式，仔细看了看排插接口，加个音效键应该不难，但是网上关于线控的资料少之又少。

少数大神改装成功了又不肯分享其经验方法。求人不如求己！无奈，只能自己测试实验了，通过跑线路找到了地线和控制线。用了手头有限十几个电阻分别测试，耗时一个晚上，终于测得了在不同的阻值下，每个按键相对应的功能。特意记录下来，分享给大家！有动手能力的应该都可以自己做了。有条件的最好用贴片电阻，省空间。

如果不想破坏机身，就在排插处外接一个开关。要什么功能自己选择相应的电阻，也可以在电路板上两个点之间加贴片电阻和微动开关在机身钻孔加装音效键。，其实有了这个方案，自己改装一条完整的线控应该不成问题了，但是本人只需要一个音效键。由于没有现成的排插，通过比对，发现一只废旧打印机墨盒的计数芯片尺寸和触点基本和排插吻合。所以就改装了个外接音效键，外观就可以忽略了，主要是功能实用！

自从用了这个音效键，仿佛开启了另一个世界，原来EX 610的机器有四档音效。每一档都有不同的感觉。

众泰小男人

交易区新帖推荐

卧槽。。。高手！！！打湿 ！

bobo2jojo

厉害

liuxuan1216

原来  是靠 不同电阻值  改变  的 各种功能啊     ？以前论坛  有个 滨崎步 头像的 朋友好像是搞成了

455867715

家电的大神就是多

shadoweyes

交易区新帖推荐

真漂亮啊

aimu

毫无疑问，大师！而且还无偿分享！家电最近太需要正能量了！

phantom932

闲鱼刚刚出了一个WM79F线控

j626914269

我有EX1EX2的线控78E和FX1FX2的兼容线控76F 有需要的话PM我

fordbenson

其实我就想知道那个三洋长得跟烟盒似的机器（就是那个没有线控机身啥也干不了）的机器线控定义图

fordbenson

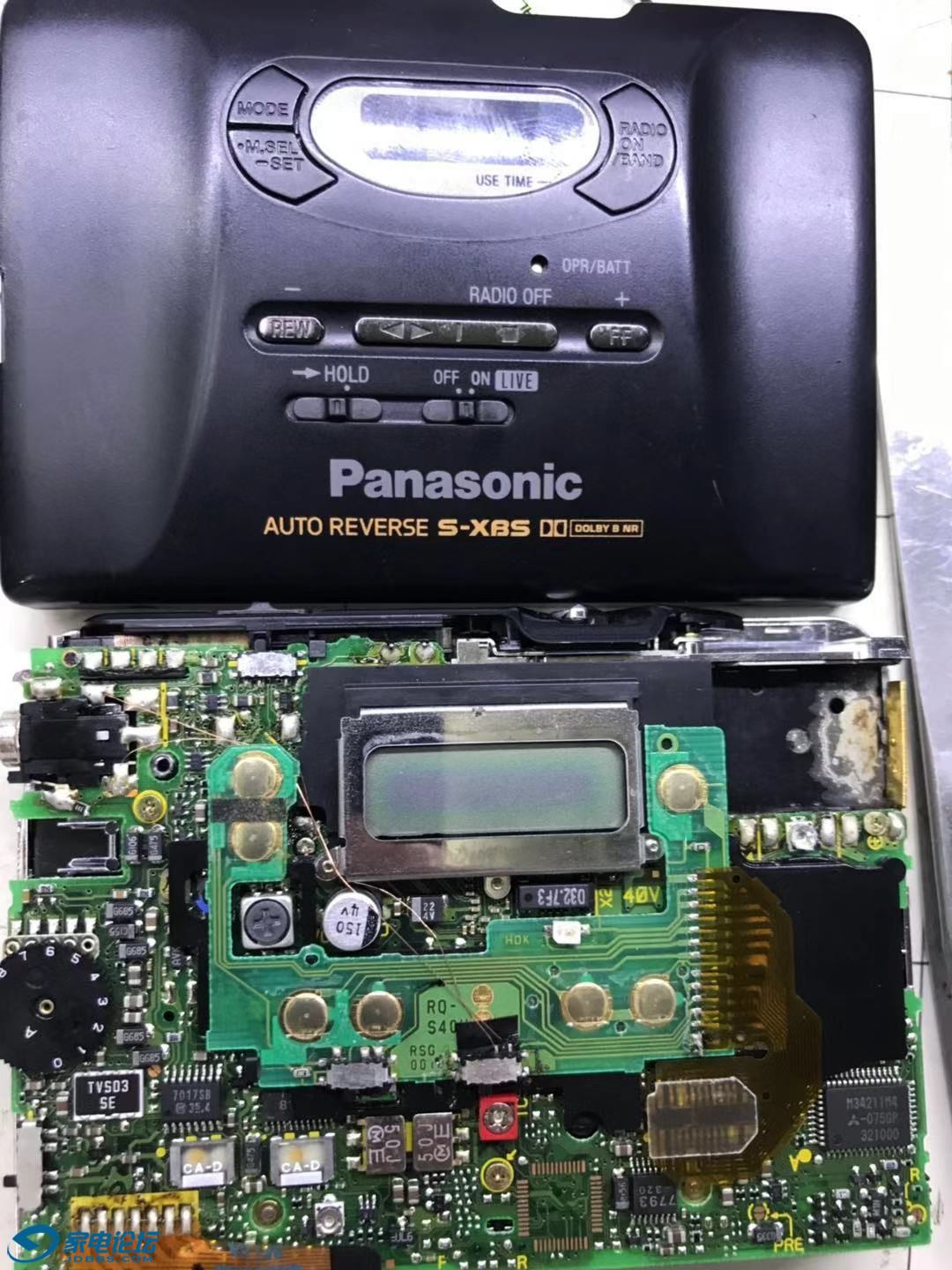

那我也借东风分享一个松下S40V的音效打开方法

早期松下有很多机器也是机身没有音效开关，但是最气人的是早期机器音效并不是按键开关的而是普通的拨动开关 ，就这样松下都不给做到机身上非常坑人，而且连松下图纸上都没有音效开关相关的信息，不吐槽了看图

图中两点接333电阻（33K）为打开XBS音效，接102电阻（1K）为打开ASC音效，这两种音效不可同时打开因为在线控器上两种音效位于开关两边不能同时，不过从原理来看同时打开也是ASC音效优先
还有个吐槽的点，我改完以后发现这两点都不是地……………………松下够缺德

sohu123

fordbenson 发表于 2019-8-1 15:06
那我也借东风分享一个松下S40V的音效打开方法

早期松下有很多机器也是机身没有音效开关，但是最气人的是 ...

网上有改加ex1音效的所谓高人，就是你这个方法实现的，有的呆点的大神还会破坏外壳打洞。

feelnianhua

fordbenson 发表于 2019-8-1 14:54
其实我就想知道那个三洋长得跟烟盒似的机器（就是那个没有线控机身啥也干不了）的机器线控定义图

那个论坛也有人发过原理图的

sohu123

j626914269 发表于 2019-8-1 14:34
我有EX1EX2的线控78E和FX1FX2的兼容线控76F 有需要的话PM我

去借一个万用表，或者去家电维修的。只需要带上线控。

sohu123

这位j626914269朋友家里有线控但没万用表，所以无法获取到电阻数值。继续等谁能把电阻数据发上来。
