拉菲尔MC升压变压器-DT1.1/ DT1.2/DT1.3试听记

HiFi工厂

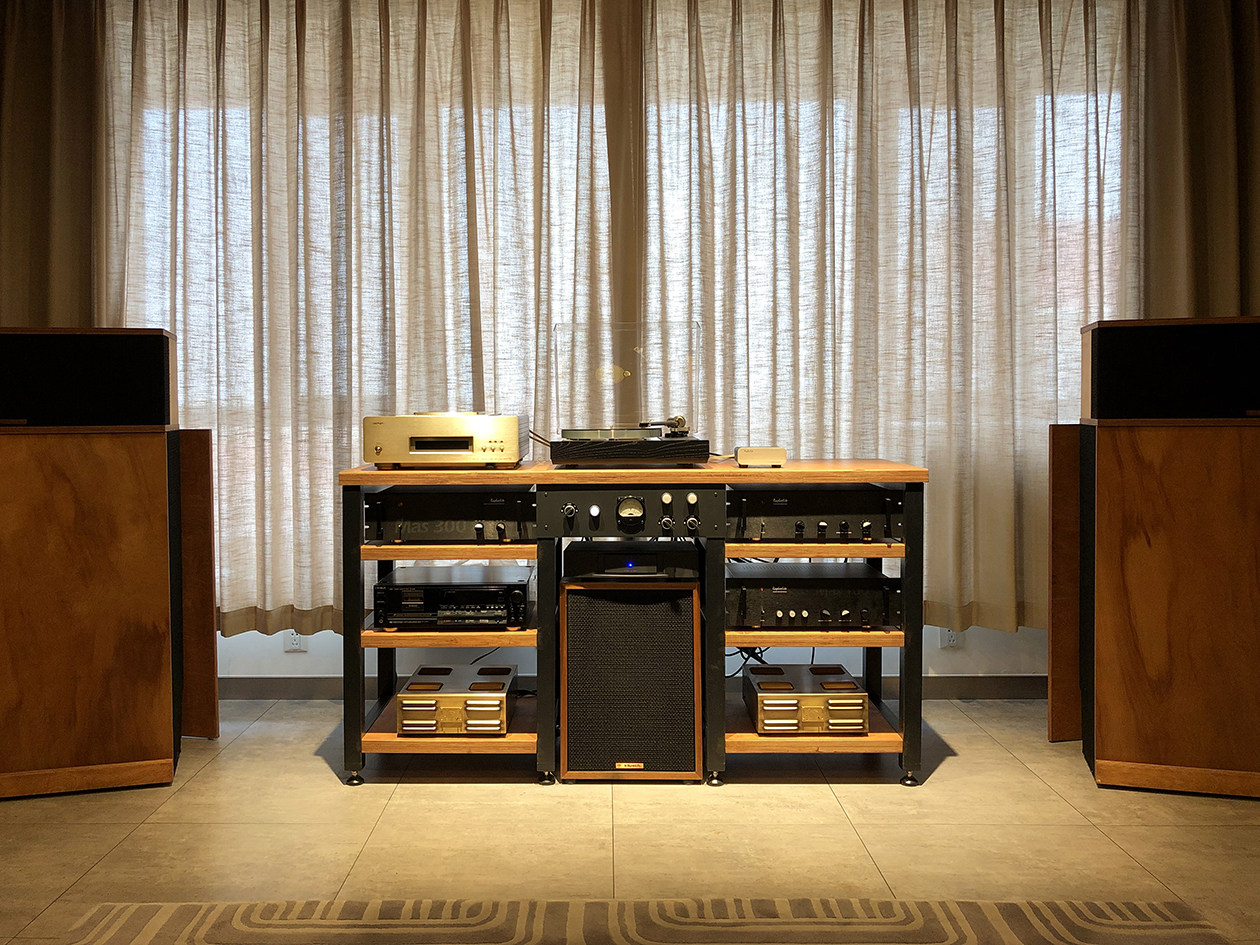

听音现场全景

本次听音系统如下：LINN12黑胶唱机+ 铁三角AT33PTG唱头+ Raphaelite/拉菲尔DT1.1升压牛+ Raphaelite/拉菲尔MAS300唱放+Raphaelite/拉菲尔MAS100电子管前级 + Raphaelite/拉菲尔MAS500超低音前级+柏林之声晶体管后级 + 古董杰士号角皇音箱 +18寸超低音音箱

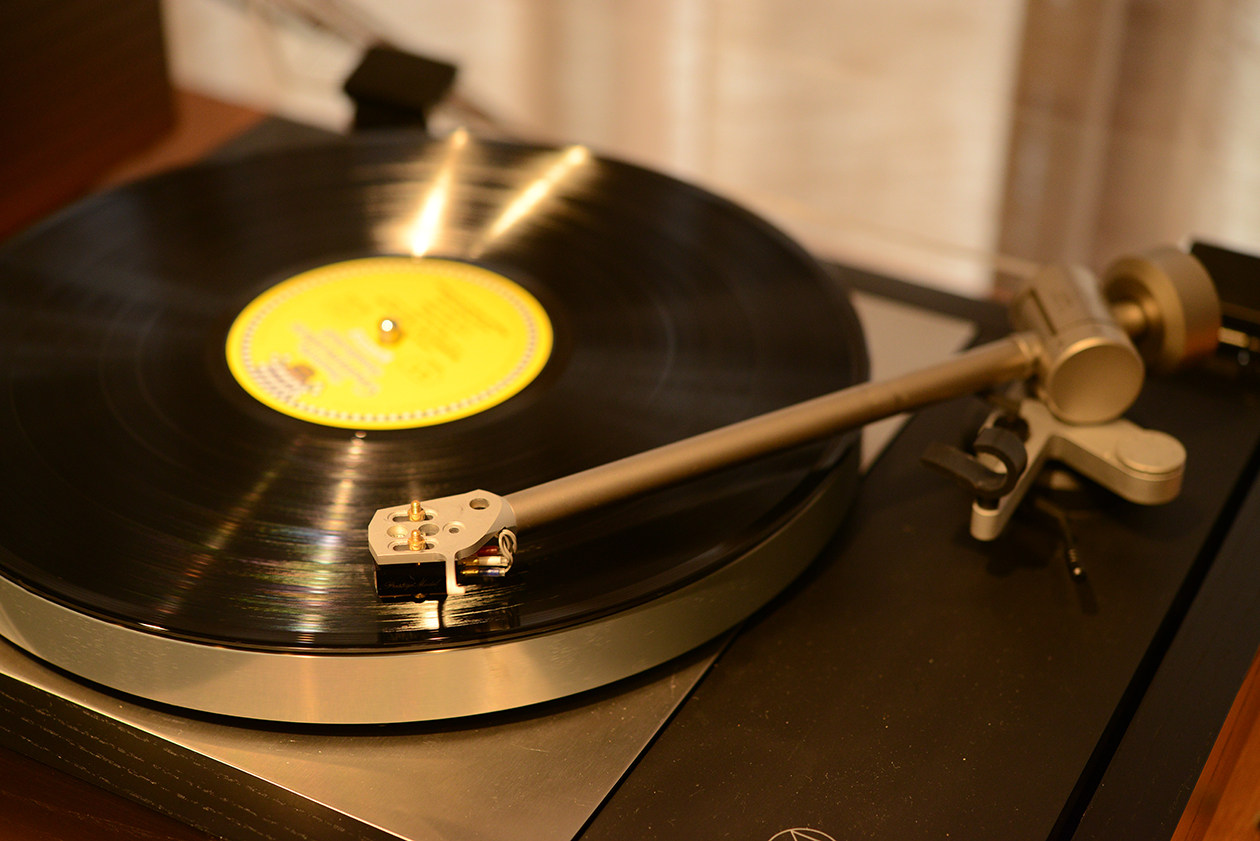

升压牛DT1.1听人声效果

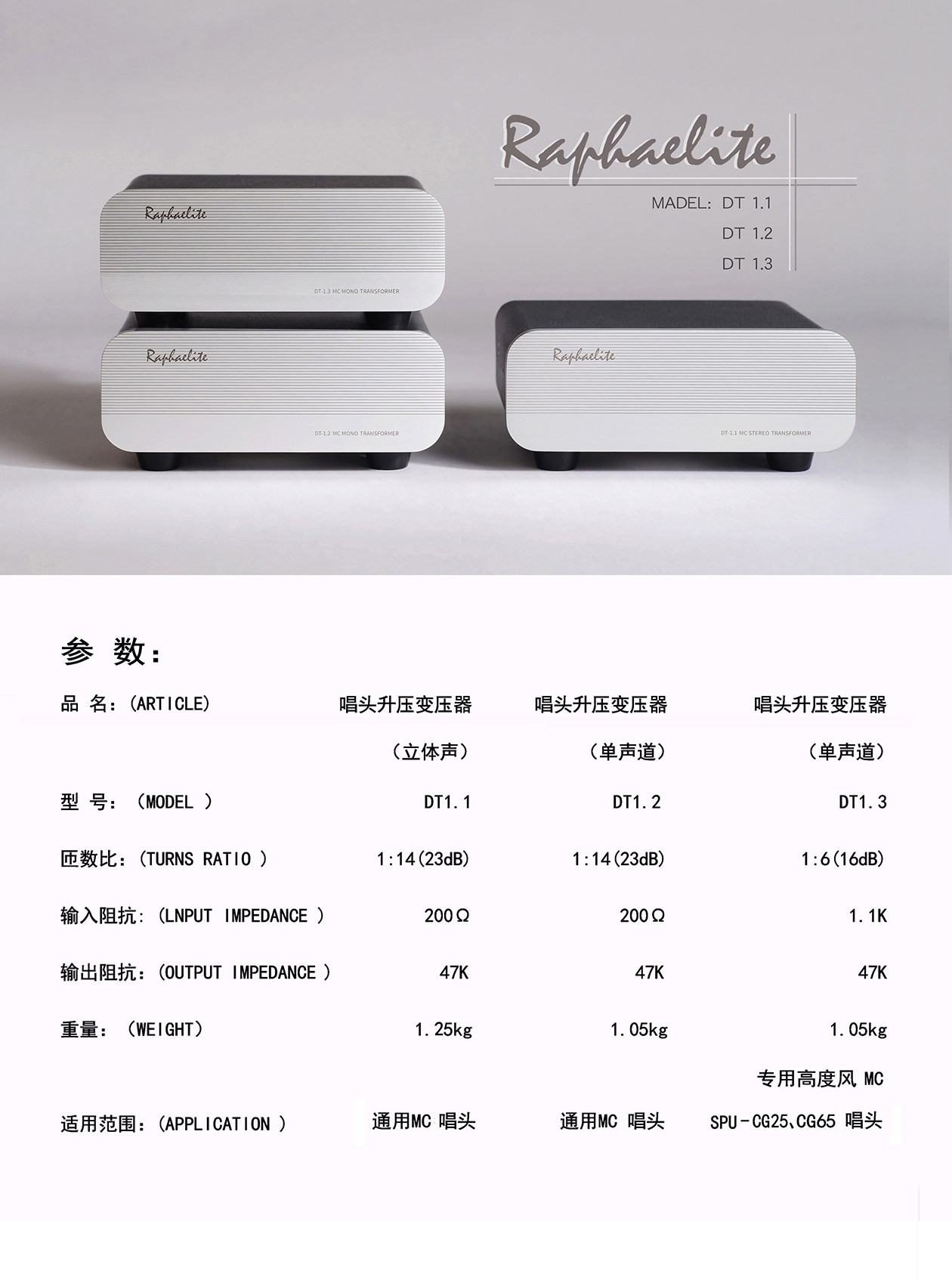

2019年6月，拉菲尔Raphaelite又一力作——DT系列唱头升压变压器正式生产。这是三款价格不贵、声音均衡、解析力很高的MC唱头升压变压器（俗称“升压牛”）。

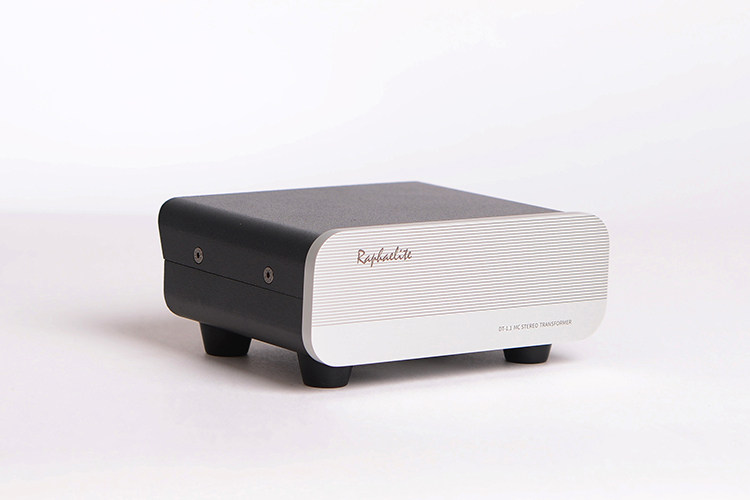

其中DT1.1是为立体声MC唱头设计，14倍的升压比适合大多数MC唱头使用，也可以说是一款通用型动圈唱头升压变压器。它的音色调校更接近监听风格，没有多余的音染，力求均衡准确。

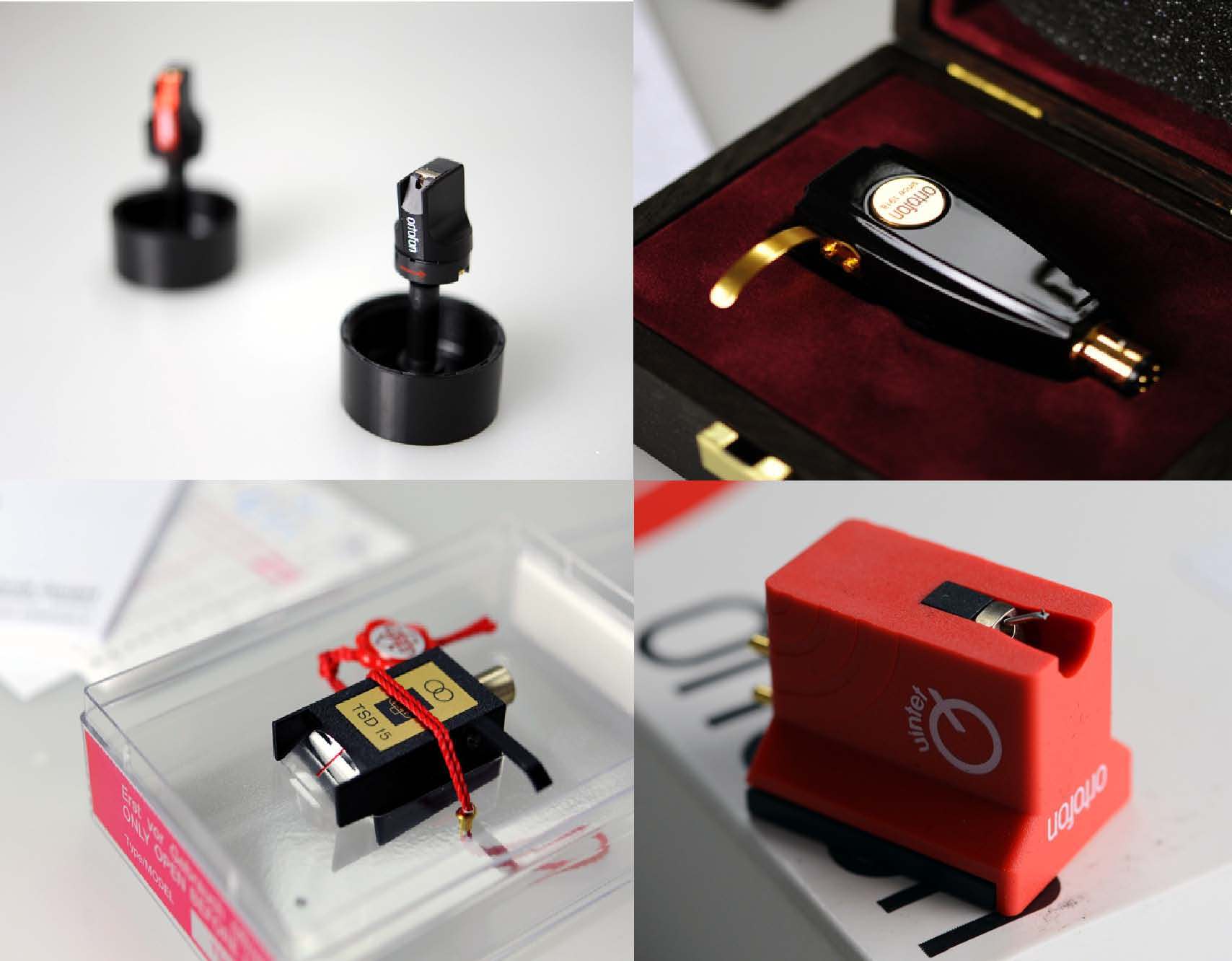

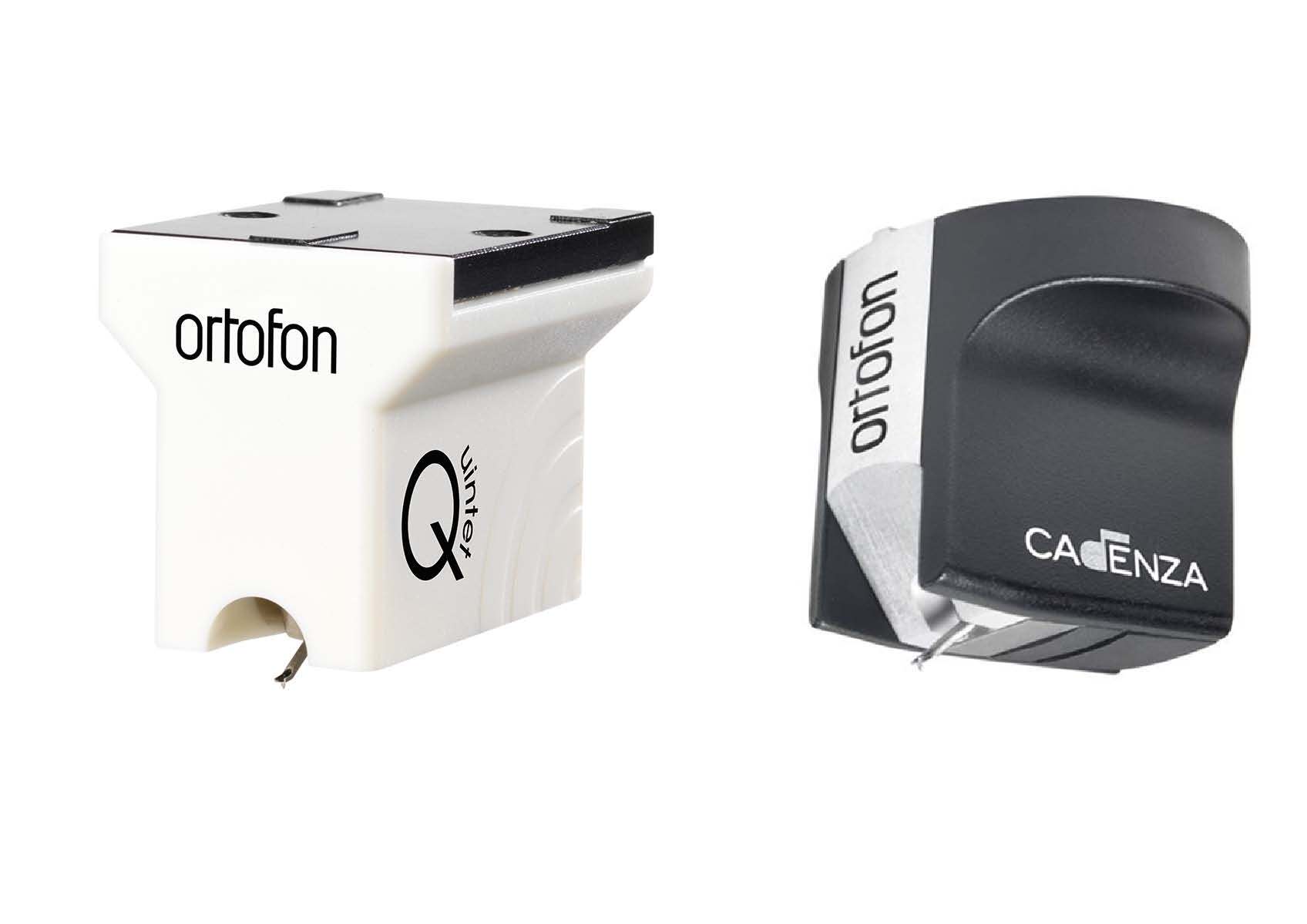

测试过的部分唱头

DT1.2是为大多数单声道MC唱头设计，使用DT1.1同样的内部变压器，只是变压器减少一只并保持与立体声一样的接线端子。这样的设计是杜绝了用立体声升压变压器给单声道唱头使用时实际形成两只变压器并联工作模式，使音质变差。保持与立体声升压牛一样的L+R接线柱方式更便于设备的连接。


DT1.3是专门为高度风的两款SPU单声道唱头CG25与CG65定制，这是两支高输出电压MC唱头，它的输出电压在MC与MM之间。为此我们多次试验设计了升压比只有6倍的专用单声道升压变压器。

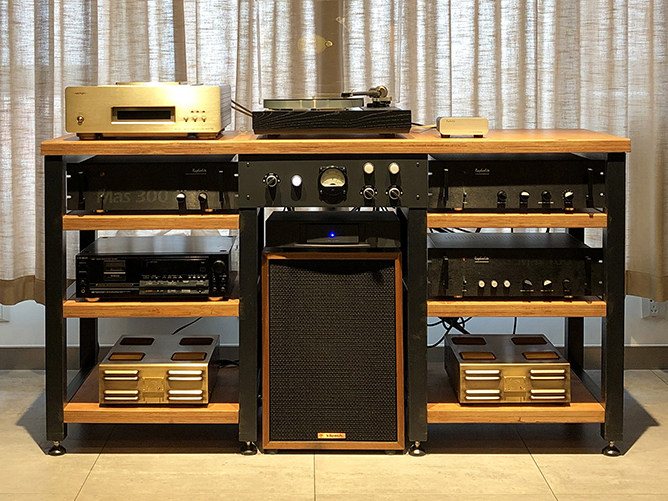

升压牛DT1.1听音现场

升压牛DT1.1听古典效果

这个DT系列升压变压器凝聚了拉菲尔Raphaelite团队10年以上的变压器设计经验，并更换不同唱机、唱头经过多次试验，反复调整到最优变压器设计。在外形和结构上既考虑电磁干扰又保持了拉菲尔产品一贯的朴素简约的设计元素，精加工铝氧化面板，激光刻字，镀金RCA插座的使用既确保朴素大方又不失品质感。壳体使用3层电磁屏蔽，外层2MM钢板，变压器壳体铁拉伸，内层坡莫合金屏蔽层。核心变压器大尺寸德国坡莫合金EI铁芯，使用拉菲尔专利的全耦合绕制技术，我们这样的工艺只为在价格不贵又一样有极高的产品素质，这也是拉菲尔产品一贯的追求。






极简科普：
MM唱头：即动磁唱头，磁铁在唱针上，直接通过唱针感受来自唱片轨的震动与固定不动的线圈相对运动产生相对较高电压一般在3MV以上，特点是线圈固定，可以设计更多匝数，输出比MC唱头高10倍左右的电压，维修生产容易。缺点是磁铁加重了唱针重量，对音乐细节表现不如MC唱头。
MC唱头：即动圈唱头，线圈绕制在唱针上，直接通过唱针感受来自唱片轨的震动，与固定不动的磁铁相对运动产生微弱电压，一般在0.5MV左右甚至更低，特点是唱针部分重量轻，可感受更多的音乐细节，是唱头里的高端产品，缺点是输出电压低，需要比MM唱头多10倍左右的放大量，难以生产且价格比较贵。
为何选择MC升压变压器：MC唱头微弱的信号输出需要10倍左右的独立放大才可达到MM唱头的电压幅度，这个10倍放大器有两种解决途径，有源放大（晶体管，集成电路，或电子管）和无源放大（升压变压器）。有源放大：电路复杂，失真大，噪声不好控制，个别电路需要影响音质的反馈电路，更有些需要考虑相位反转的问题，故设计优秀的MC放大并不简单。无源放大：结构简单失真小，噪声低，增益恒定，对阻抗要求相对较低。
