~~TEAC ABEX卡座测试带（校准带）交流---音频和扭力测试带技术资料~~

gujiecmzx

官方型号规格表下载：

TEAC 测试带 链接：https://pan.baidu.com/s/1O26bS2fzncg_e6LmkUH2Bg 密码：5isl

ABEX 测试带    链接：https://pan.baidu.com/s/11BVJa9Edty6bUHnB7pvxkw 密码：0e1t

更新：TEAC扭力测试带最新上线，大家可以交流使用方法

有：

1、双向播放扭力带

2、双向播放反张力带

3、反向扭力和反张力二合一带

4、正向驱动力带

5、反向驱动力带

6、快进快倒扭力带

1、 为什么要使用音频测试带（校准带）

录音机经过录音、放音全过程后，要求输出信号的幅度，在规定的频率范围内，有一条平直的频响特性曲线。

然而，在放音过程中，由于磁头两端输出的感应电动势与频率成正比。频率增加一倍，即一个倍频程，输出电平将上升6dB，这种现象叫放音磁头的微分效应。

在录放过程中，间隔损耗，方位角损耗，缝隙损耗，铁芯损失等随频率的增加而增加。如果对一条磁带进行恒流录音，然后再放音，在磁头两端得到的录放综合影响曲线和标准要求相差甚远。

为了获得平直的录放综合特性，必须进行大幅度的均衡补偿。为了便于节目交换，国际上规定了录在校准带上的带磁通。在带速为4.76cm/s，时，参考频率规定为315Hz，在此频率处的录音磁平为：250nwb/m，定义为0dB。

用具有标准带磁通频响曲线特性的校准带去校准录音机的放音通道，即可得到一条平直的放音频响曲线。

为了使录音机的录音通道得到校准，必须使用基准带，在录音通道中，重点补偿高频，适当补偿低频，直到录制在基准带上的带磁通，与校准带上的带磁通频响曲线一致，自录自放频响曲线平直为止，这时录音通道完全校准。

2、 什么是IEC（prague）1981标准

在1981年IEC-SC60A布拉格会议上，为了统一国际上校准带的差异，由日本和德国分别提供十五条，共计三十条新特性的频响带，并报告了两国合作调研的结果，报告的要点为：

（1）过去，在校准带问题上，缺乏国际交往，各国生产的校准带发生了偏差，1980年前后生产的也不一致。

（2）BASF公司和TEAC公司，根据下列原则制造了三十条新特性频响校准带。

因此IEC(布拉格)1981年会议发放的三十条频响校堆带，称为IEC新特性校准带，是国际校准带的最新标准。

3、 什么公司生产的校准带符合IEC（prague）1981标准

1983年，在IEC-SC60A东京会议.上，会上决定：今后生产和制造与新特性相同特性的校准带，需标注“IEC(prague) 1981”字样，并把能供给新特性的公司予以公布，它们是日本A.BEX，西德BASF，荷兰PHLIPS，日本Sony，TEAC五家公司。

贵阳无线电四厂于1985年从日本A.BEX公司引进音频盒式校准带全套生产技术及设备，具备了全套定标手段及生产手段，现在已经能够生产IEC(prague)1981新特性校谁带，可和世界各盒式校准带主要生产国保持一致。

在1987年IEC-TC60北京会议上，大会要求接纳我国贵阳无线电四厂为IEC新特性音频校准带制造供应厂商。经德国和日本有关机构对贵阳无线电四厂制作的频率特性校准带副主磁带的测试认证，现在已正式得到两国IEC国家委员会的通知，同意贵阳无线电四厂加入IEC新特性音频校准带制造供应厂商行列。

下一篇将继续介绍测试带（校准带）的种类和使用方法。

需要购买测试带可以私信或点击头像查看我发布在交易区的帖子。

4、 各品牌校准带（TEST TAPE，简单翻译为测试带）图赏

（1）      日本TEAC，标准制定者

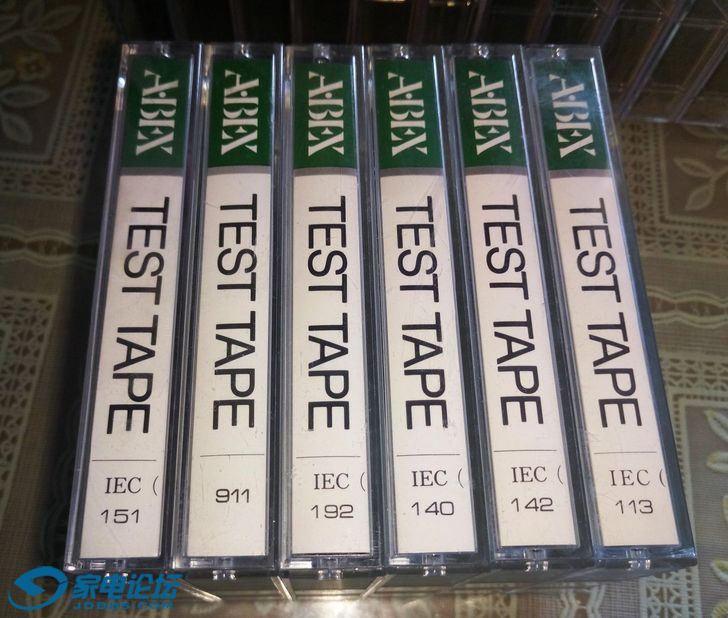

（2）      日本A.BEX

（3）      中国贵阳无线电，东乐A.BEX技术

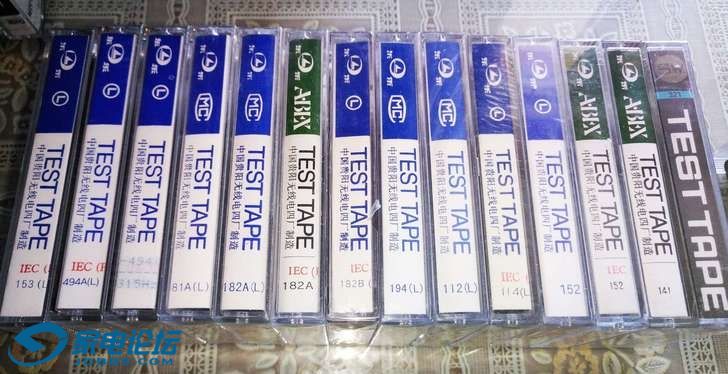

（4）      中国珠海华声，噶林

gujiecmzx

交易区新帖推荐

5、 盒式校准带的种类

盒式校准磁带,又称盒式标准测试带,它是在精密带盒内装入特制的磁带,录有特

定信号,用以校准(或测试)盒式磁带录音机放音通道或放音磁头的磁带。

盒式校准带按用途可分为:

（1）测量放音头及放音通道的校准带;

（2）校准录放通道的基准带,

（3）测量机芯力学性能的力矩带、力矩规;

（4）用于测试和观察的其它校准带等。

具体分类如下：

定标系列：

（1）      多点频响带（或扫频型频响带），用于高精度幅度、方位角、频率响应校准

（2）       带速和抖晃带，用于高精度带速和抖晃校准，如日本TEACMTT-111DN型号，误差率小于0.1%

校准系列：

（3）      带速和抖晃带，用于带速和抖晃校准，如日本TEAC MTT-111N型号、日本A.BEX TCC-113型号、贵阳无线电东乐A.BEX TCC-114型号等

（4）      参考电平带，用于输出电平的校准，如日本TEAC MTT-212N型号、日本A.BEX TCC-140型号、贵阳无线电东乐A.BEX TCC-141型号等

（5）      杜比电平带，用于杜比电平校准（请大家补充）

（6）      失真检查带，用于失真测定（请大家补充），如日本TEAC MTT-118N

（7）      方位角带，用于磁头方位角校准，不同等级的卡座随身听应选择不同的测试带，以达到最佳效果，如日本TEAC STT-113CN型号、日本A.BEX TCC-151型号、贵阳无线电东乐A.BEX TCC-153型号等

（8）      多点频响带，用于幅度、方位角、频率响应校准，如日本TEAC MTT-257型号、日本TEAC MTT-357G（二类带）型号、贵阳无线电东乐A.BEX TCC-182A型号等

（9）      混合型多点频响带，需配合滤波器，用于速度、幅度、方位角、频率响应校准，如日本TEAC STT-X257CS型号

（10）  万能混合型测试带，用于速度、幅度、方位角、频率响应校准

（11）  串音测试带，用于AB面和左右声道串音校准，如日本TEACMTT-121N型号、日本A.BEXTCC-192型号、贵阳无线电东乐A.BEXTCC-194型号等

（12）  录音基准带，用于录音偏磁、电平、均衡等校准，分为一类、二类、四类，可以分别用一类TDK AD、二类TDK SA、四类TDK MA代替，和TDK生产的基准带是一样的。

（13）  机芯力矩测试带：力矩带、力矩规、等等

（14）  其他：进出仓检查带、曲目选择检查带等

其中,定标系列校准带精度等级高,录入的讯号较全,适合研制、质检部门使用;校准系列校准带精度等级较低,录入讯号较少,适合车间及维修部门使用。

6、 盒式校准带的寿命

它的使用寿命,短的只能使用几十次,长的也只能使用几千次,是一种消耗性的标准器件。

盒式校准带的正常使用寿命,随记录信号频率的增高而减少。315Hz基准磁平带可使用上千次,10KHz以上的信号频响带,有的使用几十次后电平就产生明显下降，约1dB。

方位角带和频率响应测试带要多备几盘磁带，使用中要随时注意与新的校准带进行对比检验。

7、 自行录制的测试带效果如何

①、使用日本小谷株式会社或瑞士斯得利公司生产的专业级开盘录音机、全迹磁头,由讯号发生器输入讯号录制。生产单点及多点校准带,然后与日本TEAC公司的MTT系列校准带产品对比。由于设备等级低,又没有主磁带校准,产品在6.3KHz以上磁平变动大,一致性较差。

②、用专业盒式录音座、四迹磁头,由讯号发生器输入讯号录制,然后与TEAC产品对照。这种方法制作的成品,比第①种的质量差。

③、用小型盒对盒快速复制机、四迹磁头,以TEAC产品为母带,按8倍速度复制。由于复制机频响不够,方位角很难校准,产品参差不齐,多点频响带基本不能使用。

④、用较好的单声道录音机,双迹磁头,由讯号发生器输入讯号录制,然后与TEAC产品对比。

以上四种方法使用的带盒,一般采用日本索尼公司、日本TDK公司的普通空白磁带带盒,没有采用专用精密带盒。除第①种有产品出售外,后三种大都是录音机厂家自行录制,主要解决该厂生产急需,不能作为标准产品出售。

校准带生产技术,包括绝对磁平测量、频率特性校准、计算机控制的标准开盘录音座系统、标准还音磁头的设计、校准及保存技术、计算机控制的磁带电磁参数测定及认定技术和设备等,非一般厂家和个人能够制作。

693928117

楼主关键的没有介绍，每个型号检测带是干啥用的，最好能介绍检测带如何使用。这样我们才敢买。要不然买来来也是无用的。

gujiecmzx

693928117 发表于 2019-7-9 06:26
楼主关键的没有介绍，每个型号检测带是干啥用的，最好能介绍检测带如何使用。这样我们才敢买。要不然买来来 ...

这是第一篇，后面会有详细介绍的

gujiecmzx

大家有什么提议，可以留言，在下一篇中体现

gujiecmzx

交易区新帖推荐

8、 校准带的使用常识

①、东乐TCC系列校准带和TEAC MTT系列和ABEX TCC系列校准带一样,只在A面(磁带盒上有螺丝的一面)贴有标签,使用A面时,可完一全保证达到出厂标准,如果使用B面,由于磁带盒尺寸的误差,很难保证方位角频率信号，误差较大，此一般以不使用B面(串音校准带例外,可以翻面使用)。

②、在使用盒式校准带前,必须用消磁器对磁头、导带叉、导轴等和磁带接触的金属部分进行彻底消磁。使用中不要只用校准带的某一段,尽可能不采用快进、快倒方式卷带,以防校准带的某一段因电磁或机械损伤而使性能变坏。在测量带速误差及抖晃率时,往往需要测量带头、带尾的数值,最好使用两盒同等性能的校准带,分别在带头带尾进行测试。

③、用户要注意防止将校准带接近强磁场及机械碰撞。如条件许可,应将其保存在阴凉干燥的铁盒内。长期保存的校准带,还要定期进行放音走带检查。磁带不能卷绕太紧,尽可能减少复印效应。

9、 速度抖晃带的使用方法

需要仪表：频率计或示波器（推荐电脑软件示波器，有电脑就可以）

         抖晃仪（推荐电脑软件抖晃仪，有电脑就可以）

带速误差测量和调整：

可使用东乐TCC114、TCC112，华声HCD340，日本TEAC MTT111N、MTT111DN，日本ABEX TCC113带速测试带

在被测录音机上放音,以数字频率计（或示波器，或软件示波器）测放音输出信号频率,应在带头带尾测试。测试带录音频率为3KHz或3.15KHz，读取放音的频率即可获得带速误差。

调整控制带速的电位器，直到放音频率为3KHz或3.15KHz即可。

抖晃测量和调整：

可使用东乐TCC114、TCC112，华声HCD340，日本TEAC MTT111N、MTT111DN，日本ABEX TCC113带速测试带

在被测录音机上放音,输出接至抖晃仪（或软件抖晃仪）上,可直接读出计权峰值抖晃数值。测试应在带头带尾处进行,每次测试时间为15秒左右,取较差值。

抖晃的改善，和机芯结构、压带轮有关。
