4BST改220V电压

澳門客

4bst Power-2.pdf (165 KB, 下载次数: 619)

2019-6-11 23:08 上传

点击文件名下载附件

4bst Power-1.pdf (210.93 KB, 下载次数: 594)

2019-6-11 23:08 上传

点击文件名下载附件

就是這圖,但始終都要把電源牛初級調線串聯

澳門客

交易区新帖推荐

2670718 发表于 2019-6-11 22:28

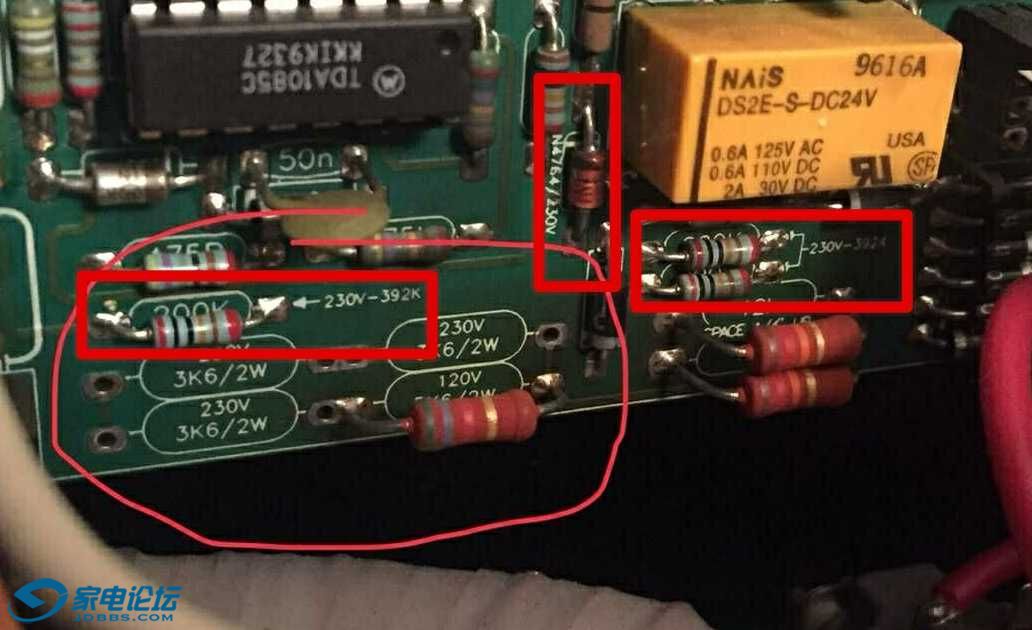

红圈中的是不是要更换的东西？

這是軟開關，由於4BST沒有小牛供軟開關電路，所以除了要調大牛初級外，還要改這個軟開關供電電路

2670718

澳門客 发表于 2019-6-11 23:14
這是軟開關，由於4BST沒有小牛供軟開關電路，所以除了要調大牛初級外，還要改這個軟開關供電電路

澳门客大哥说说修改思路与方法。

澳門客

2670718 发表于 2019-6-11 23:20
澳门客大哥说说修改思路与方法。

先把電路圖和線路板上零件仔細對照，並拍照記下。
在110V電源供電下用電表測量電源牛次級交流供電電壓。
按電路220V上改好後，再先用110V電源供電下用電表測量電源牛次級交流供電電壓(先不接電路把牛次級空接)，這時應是原先電壓一半左右，再用110V電源供電下開動半小時左右無其他問題就可以接220V(先不接電路把牛次級空接)，這時再測量電源牛次級交流，應是原先電壓左右，至此算是成功一大半，再關機接好所有其他電路後就可再試機。

2670718

澳門客 发表于 2019-6-11 23:36
先把電路圖和線路板上零件仔細對照，並拍照記下。
在110V電源供電下用電表測量電源牛次級交流供電電壓。 ...

澳门客大哥，这里无法上传大图片，可否方便加一下v13377789618我发图片给你看一下

2670718

交易区新帖推荐

2670718 发表于 2019-6-11 23:53
澳门客大哥，这里无法上传大图片，可否方便加一下v13377789618我发图片给你看一下

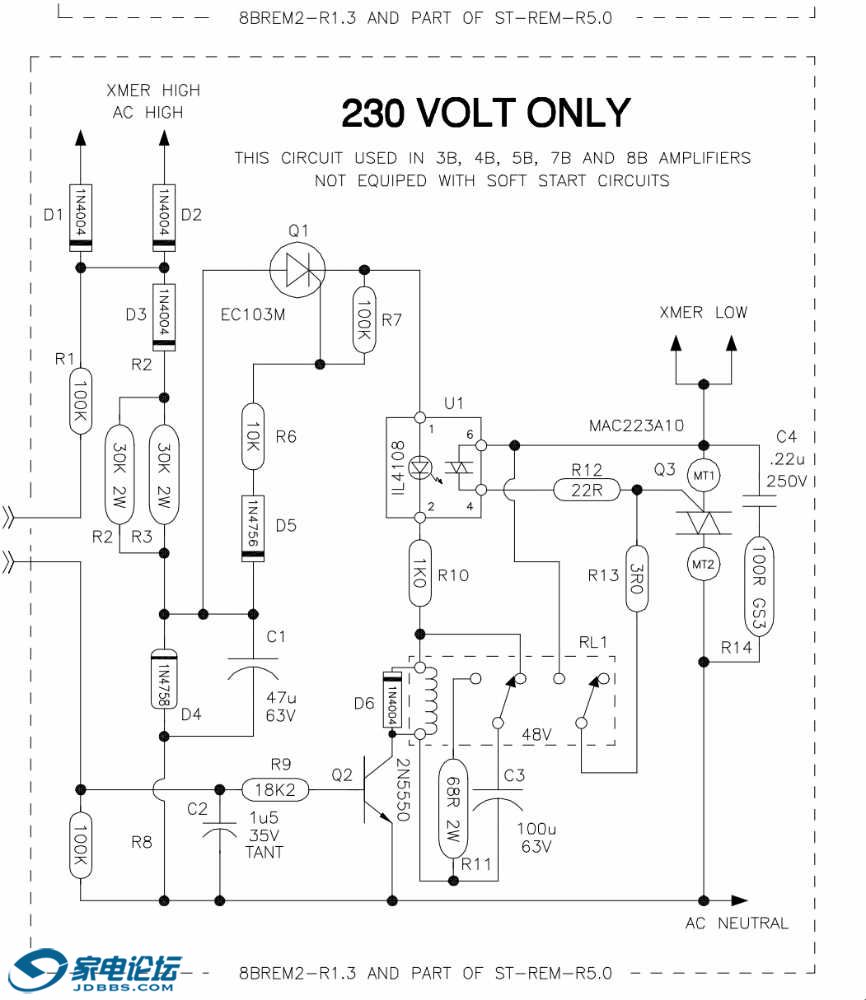

按截图的方法4Bst只需要拆除5k6电阻，增加三个3k6的电阻就修改好启动板了。

2670718

2670718 发表于 2019-6-11 23:57
按截图的方法4Bst只需要拆除5k6电阻，增加三个3k6的电阻就修改好启动板了。

并不需要更改图片中红色的圈圈的位置。

澳門客

2670718 发表于 2019-6-11 23:57
按截图的方法4Bst只需要拆除5k6电阻，增加三个3k6的电阻就修改好启动板了。

這是4B用的R5.0版本軟啟動，和你的4BST用的R6.1版本軟啟動不同

澳門客

2670718 发表于 2019-6-11 23:58
并不需要更改图片中红色的圈圈的位置。

要先找到4BST用的R6.1版本軟啟動電路看看，方框中列示1N4764是100V然納二極管，而120V電路中，有四個然納二極管，一個是1N4762（82V），一個是1N4752（33V），一個是1N4741（11V），一個是1N4733（5.1V），估計你方框這是1N4762（82V）

2670718

澳門客 发表于 2019-6-12 07:27
這是4B用的R5.0版本軟啟動，和你的4BST用的R6.1版本軟啟動不同

5.0和6.1一样的电路

2670718

澳門客 发表于 2019-6-12 07:42
要先找到4BST用的R6.1版本軟啟動電路看看，方框中列示1N4764是100V然納二極管，而120V電路中，有三個然納 ...

澳门客大哥说说TDA1085C的工作电压和各脚在这里的作用

2670718

找到别人的机器图片红圈中是一个火牛4条线的2号图。而我的好像只有两条线的1号图

澳門客

2670718 发表于 2019-6-12 09:26
5.0和6.1一样的电路

不同，Bryston軟啟動電路至少有幾種，就算相同用TDA1085C也有三種以上

澳門客

2670718 发表于 2019-6-12 09:32
澳门客大哥说说TDA1085C的工作电压和各脚在这里的作用

TDA1085C原設計是通用馬達調速器，主要是從13腳輸出一個脈沖方波，控制SCR的開合達到馬達調速，現在Bryston用TDA1085C控制SCR的長開電源做軟啟動

2670718

澳門客 发表于 2019-6-12 16:50
TDA1085C原設計是通用馬達調速器，主要是從13腳輸出一個脈沖方波，控制SCR的開合達到馬達調速，現在Bryst ...

再详细一点。SCR的长开电源
