WM-D3 录音左声道无声的检修实例

秦皇岛小张

  机器来自前些天的坛友割爱。坛友描述就是放音，倒带均正常，只是录音一声道无声。

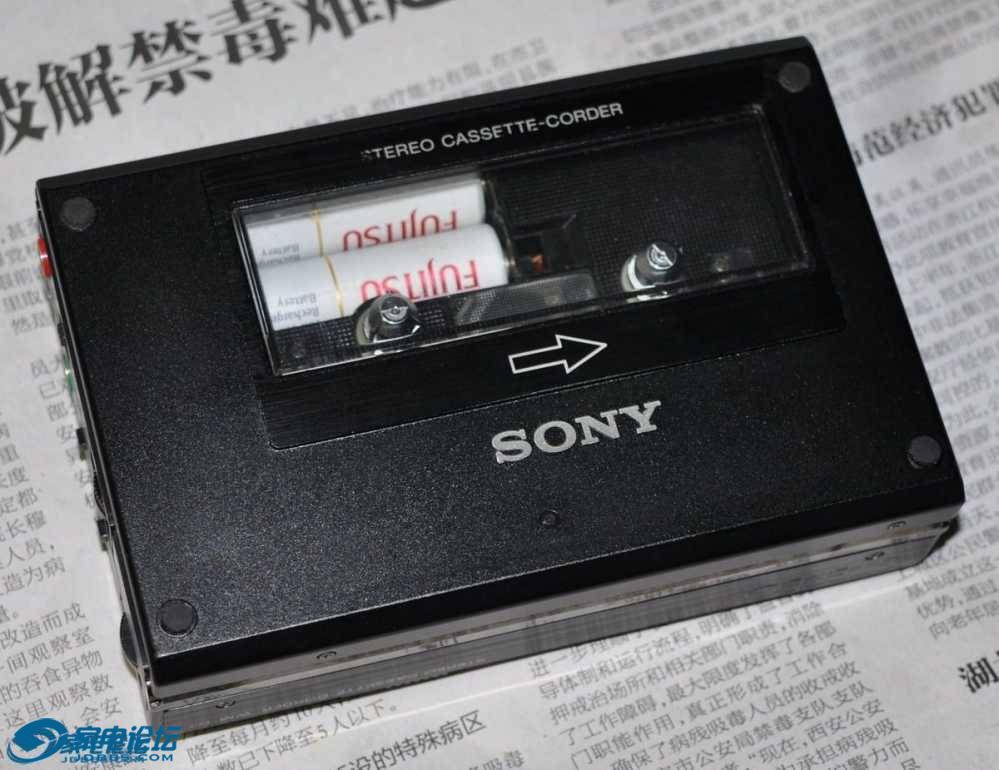

   机器到手发现成色比坛友说的还要好，而且确实播放很好，音质绝对可以在Sony磁带机里排到前几名。
   正好今天六一，上午全校大规模庆祝，课本剧，童声合唱，古文经典演绎……说多了哈。下午放松，于是在家研究它。开始以为不过是录音一声道无声，很快能搞定，结果也是用了快一个小时才找到故障源。
  审核后上检修过程

秦皇岛小张

交易区新帖推荐

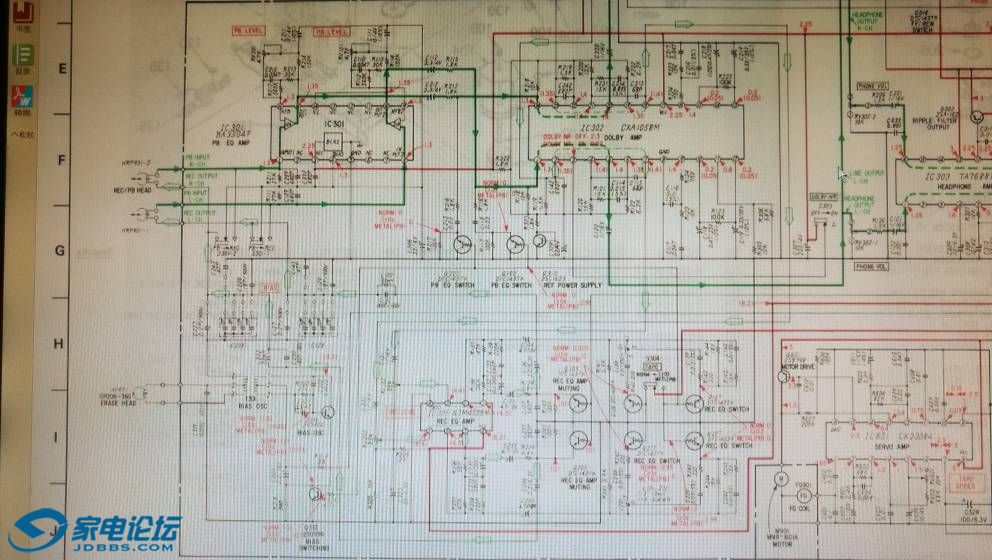

电路图来自网络。经过仔细测试，发现录音时候，耳机监听左右声道声音都正常。只是录到磁带上就会左声道没有声音。那么可以得出结论，只有单独的录音电路出了问题，与放音及公用部分无关。

yamtes

对于手残的我，只能看看

秦皇岛小张

录音部分以ic305为核心构成。外部输入的音频或者mic信号经过放大一路送到后级放音电路一路就送入此芯片，经过放大后输入磁头，进行录音。

秦皇岛小张

经过实际测量，ic305各脚电压与电路板标识基本相同，特别是两个输出脚，电压相同，证明芯片工作正常，而且两脚没差别。

秦皇岛小张

交易区新帖推荐

再用我自创的代替法，就是把两路输入并在一起，测试录音效果，依旧左声道无声。再测试芯片输出两路并在一起，故障依旧。

秦皇岛小张

顺着输出一路检测，发现输出到磁头比较简单，经过一路静噪控制，再就是一个电感和电容滤波电路，就到了磁头了。

xhjdxhzt

继续

秦皇岛小张

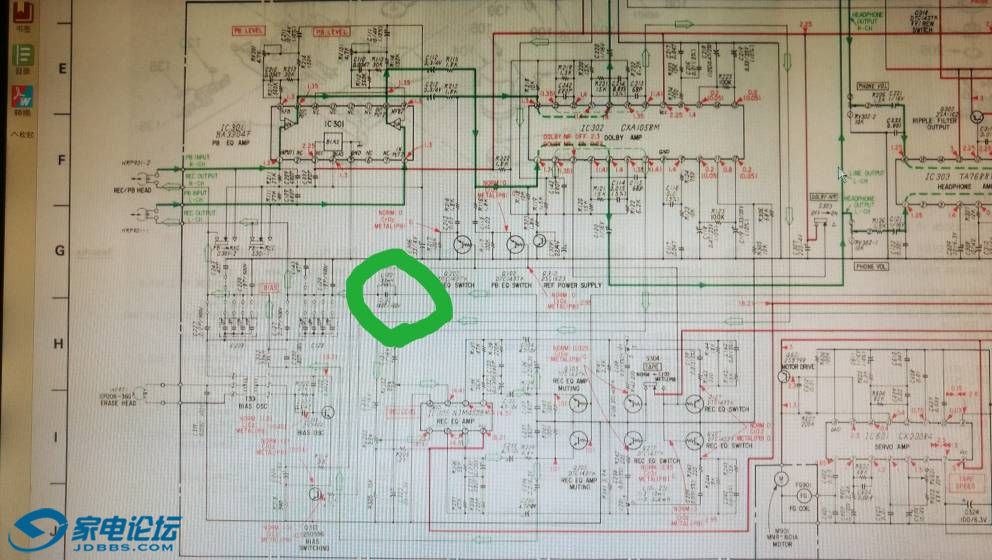

经过几次测量，发现电感L102来开路了，拆下测量，果然已经断了。手边没有一样的，就随便找了一个电感装上测试一下，结果左声道真的出声了！但声音失真较大。判断是电感量不够，导致输入磁头信号过强。

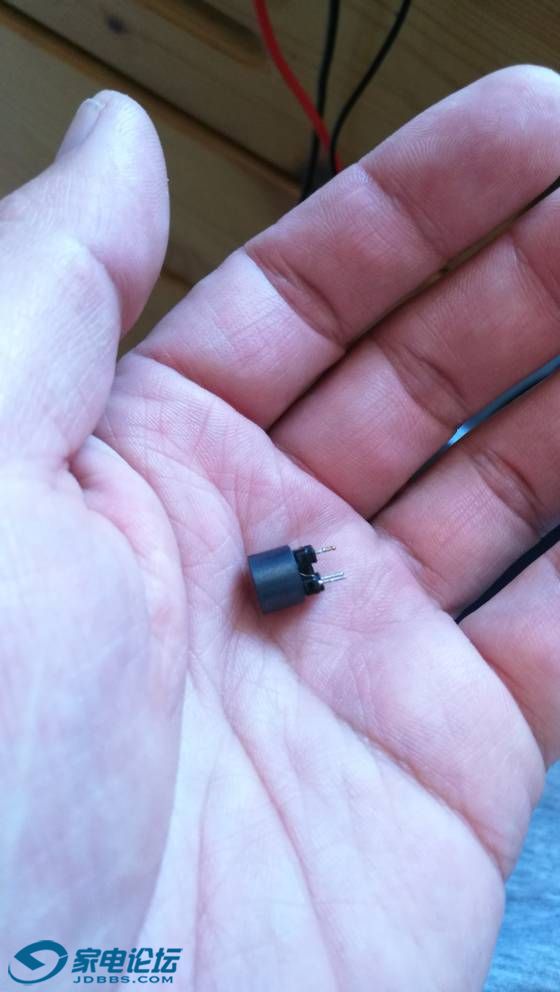

电感是这样的，不知哪里有得卖？

秦皇岛小张

这就是简单的检修过程，其实没有什么难度，还是挺简单的，就是配件哪里能搞到呢？

轻舞疯刀

我怎么没看到这个机器啊，录音好不好对我来说无所谓啊

maszhou

电感断路?

幽谷之树

秦皇岛小张

轻舞疯刀 发表于 2019-5-31 20:57
我怎么没看到这个机器啊，录音好不好对我来说无所谓啊

就在几天前坛友发的帖子啊

秦皇岛小张

maszhou 发表于 2019-5-31 20:57
电感断路?

是的，就是这个电感断了。仔细观察，并没有发现发霉什么的，不知怎么就断了。
