[磁带随身听] 索尼D6 PEAK灯不亮修复

[复制链接]

48

主题

607

帖子

10

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2018-5-18
发表于 2019-5-25 09:48 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x

前面把不能录音的D6修复后,一时信心爆棚,开始琢磨修复这台机的另一个问题:PEAK灯不亮。还是有样学样,照葫芦画瓢,按论坛大神们的修机步骤来,先翻维修手册,看电路图。要感谢发达的网络,知识共享空前强大,这些维修资料可相对容易获取了,这让我们这些业余玩家也能学着玩起了修机。D6在前面板用了5个发光二级管来做为PEAK指示灯,PEAK的意思是尖峰,这里应该理解为电平指示。这5个发光二极管除了用来做电平指示外,D6还设计了一个电量指示功能,使用了第一个发光二级管来做为电量灯,面板标识BATT,电池的意思。PEAK显示与BATT显示通过一个滑动开关切换。我手里这台D6就是切换BATT可以看到第一个发光二级管灯亮,但切换到PEAK时一个发光二级管都不亮,判断是PEAK显示故障。找到电路图上对应BATT和PEAK这个功能电路,可以看到索尼把这块电路统一放在了一个LED BOARD的电路框图里,如下图:

这个电路不复杂,我这种菜鸟也能看懂一二,Q801应该是用来控制BATT显示的,Q802应该是用来给发光二极管供电用的,IC801应该就是用来驱动发光二极管显示电平的。BATT显示正常,证明Q802应该是工作正常的,Q801与PEAK灯显示不亮没有关系,问题应该出在IC801这块电路上,好了,目标有了,拆机。有了之前修录音问题的经验,先检查线路有没有断路,万用表测了一遍,都是好的。上电,按电路图测IC801各个脚电压,测到4、5脚时,万用表显示0伏,与电路图上标的1.3V电压不符,这两个脚通过一个C802电容直接下地端,拆下C802用万用表一测是好的,至此,怀疑IC801内部有损坏,导致故障。
不管怎么样,先替换掉IC801试试看,再次感谢悔创阿里杰克马,X宝一搜,这个IC有的卖,全新只要2元一片,加上运费一共花了10元买了两片。下单三天后收到货了:

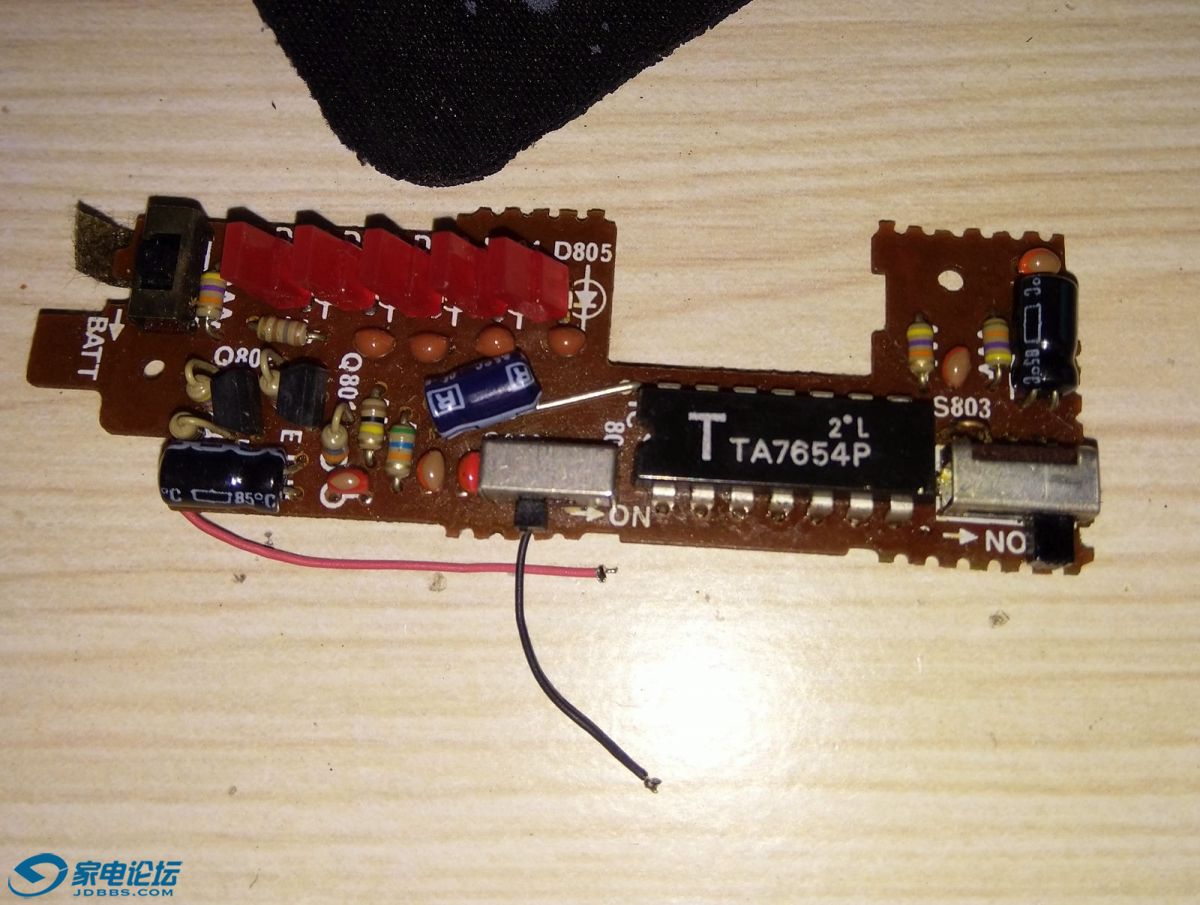

新的IC收到了,开始替换,这种多脚集成IC拆焊对我等菜鸟是个巨大挑战,因为手里只有一把电烙铁,一个吸锡器,费了很大功夫才把这个IC完全拆下来:
IMG_20190524_211629_副本.jpg IMG_20190524_211635.jpg

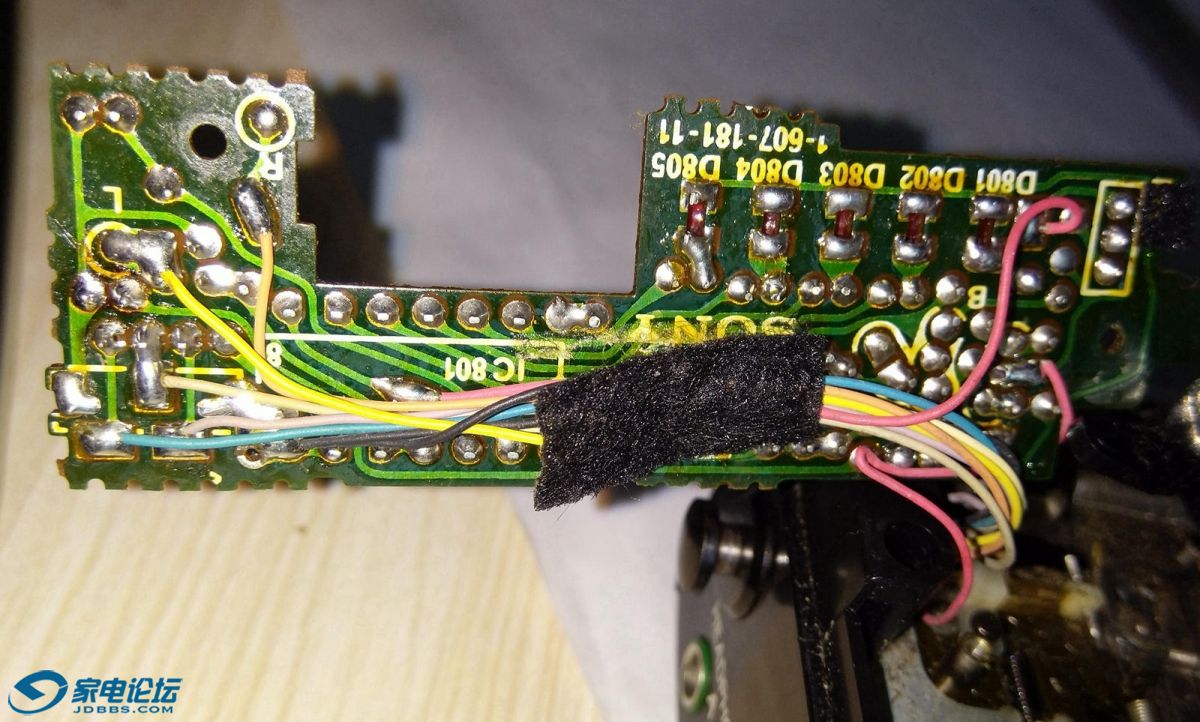

在拆这个IC之前最好把线束焊掉,焊之前记得拍照留念,方便焊回去,省的去对照电路图:
把新的IC换上焊好,把线束一根根焊回去,上电试机,耶~ PEAK灯开始随着音乐翩翩起舞了,故障修复!

最后想说一下的就是,发这些贴的目的只是想告诉那些和我一样的爱好者们,虽然不懂修机但我们也可以尝试,毕竟有这么多论坛修机大神为我们分享了这么多宝贵的修机经验,完全可以拿来套用,尽管是知其然不知其所以然。再说自已动手拆机修机何尝又不是一种乐趣,只要胆大心细,就算是菜鸟也可以修复一些简单的问题的。谨以此贴再次感谢那些热心的论坛前辈们!防删除2250出上一贴的贴片版D6C。
回复

使用道具 举报

33

主题

1593

帖子

2

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2015-12-20
发表于 2019-5-25 12:32 | 显示全部楼层

点评

啊~不敢不敢  详情 回复 发表于 2019-5-27 20:30
维修打理CD机磁带机,随身听,vx:15143444546 闲鱼:轻轻留步
回复

使用道具 举报

330

主题

8120

帖子

7

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2018-10-24
发表于 2019-5-25 12:37 | 显示全部楼层
你好, 菜鸟高手,

点评

你好!我是菜鸟不是高手  详情 回复 发表于 2019-5-27 20:30
回复 支持 反对

使用道具 举报

195

主题

2431

帖子

3

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
9
注册时间
2014-1-14
发表于 2019-5-25 13:30 | 显示全部楼层
技术贴必须顶
回复 支持 反对

使用道具 举报

69

主题

445

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2019-1-24
发表于 2019-5-25 13:31 来自家电论坛网手机触屏版 | 显示全部楼层
香港弦声音响
回复

使用道具 举报

36

主题

2378

帖子

9

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2014-3-1
QQ
发表于 2019-5-25 13:42 来自家电论坛网手机触屏版 | 显示全部楼层
技术含量太高
回复 支持 反对

使用道具 举报

1

主题

617

帖子

4

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2017-11-13
发表于 2019-5-25 16:25 来自家电论坛网手机触屏版 | 显示全部楼层
楼主莫非传说中的新东方挖掘机系毕业?佩服

点评

好吧!我承认当初是学的拖拉机专业,那会好像还没有挖掘机。。。  详情 回复 发表于 2019-5-27 20:33
回复 支持 反对

使用道具 举报

48

主题

1万

帖子

707

威望

终极会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

积极参与奖

交易诚信度
0
注册时间
2006-5-23
QQ
发表于 2019-5-25 16:31 | 显示全部楼层
回复

使用道具 举报

87

主题

4054

帖子

3

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
5
注册时间
2014-3-22
发表于 2019-5-25 16:41 | 显示全部楼层
看到技术帖就要顶,不过这个ic坏真的不常见,最好要知道原因,以防再次坏

点评

所以说我等菜鸟只会知其然不知其所以然啊,要深入分析这个故障原因完全超纲了。。。  详情 回复 发表于 2019-5-27 20:35
小左   只谈修机群 242455153
回复 支持 反对

使用道具 举报

599

主题

1万

帖子

8

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2016-2-6
QQ
发表于 2019-5-25 16:48 来自家电论坛网手机触屏版 | 显示全部楼层
楼主其实是扮猪吃虎,大家不要被他左一句新手,右一句菜鸟,前一句不懂,后一句瞎蒙……蒙蔽了!

点评

张老师这年头要做老实人,说老实话  详情 回复 发表于 2019-5-27 20:36
回复 支持 反对

使用道具 举报

10

主题

438

帖子

1

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2012-12-17
QQ
发表于 2019-5-25 17:00 | 显示全部楼层
好的电路知识,经验丰富。

点评

过奖了  详情 回复 发表于 2019-5-27 20:36
回复 支持 反对

使用道具 举报

54

主题

2366

帖子

11

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2001-11-21
发表于 2019-5-25 17:14 | 显示全部楼层
行家一出手,就知有没有

点评

还是得老老实实的说一句:我不是行家。这个纯粹就是共享一点自已的经验所得  详情 回复 发表于 2019-5-27 20:39
回复 支持 反对

使用道具 举报

215

主题

3306

帖子

5

威望

禁止发言

交易诚信度
0
注册时间
2018-4-7
发表于 2019-5-25 18:40 来自家电论坛网手机触屏版 | 显示全部楼层
学习了
回复 支持 反对

使用道具 举报

48

主题

607

帖子

10

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2018-5-18
 楼主| 发表于 2019-5-27 20:30 | 显示全部楼层

啊~不敢不敢
回复 支持 反对

使用道具 举报

48

主题

607

帖子

10

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2018-5-18
 楼主| 发表于 2019-5-27 20:30 | 显示全部楼层

你好!我是菜鸟不是高手
