不能录音的D6修好了，问题其实很简单

keying_tseung

前几天发帖卖的一台D6，问题机一台，表现是能放音不能录音。做为修机菜鸟，手上只有一把电铬铁，一个万用表，碰到这种高难问题只有抓瞎了，对着电路板干瞪眼，无从下手，本来联系了论坛修机大神看能不能修复下的，可惜修机大神太忙不接活了。而自已收来就是用来录音的，所以不合用，无奈挂论坛出掉算了，不过这种有问题的机子大家还是不喜欢的，挂了几天无人问津。

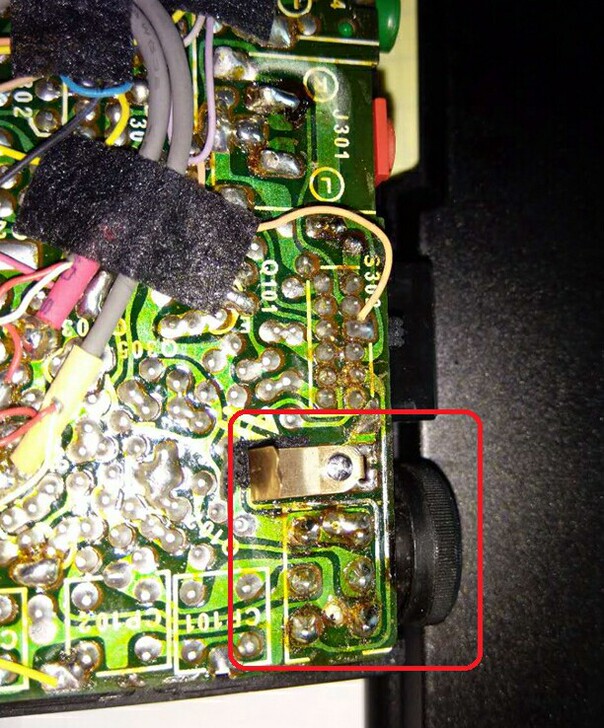

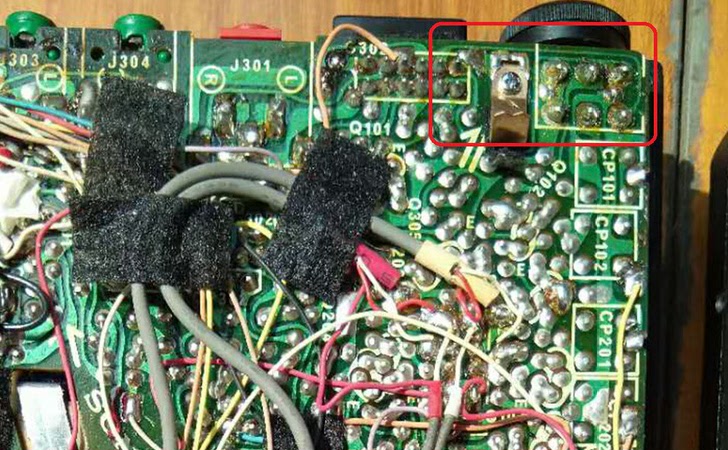

今天中午没事又拆开外壳检查，这台机之前有换过论坛杀手大神的静音板，再加上两个声道都不能录音，所以以为是静音板没换好，导致录音信号没有，但拆掉静音板现象依旧，问题不在这里。在录音时，同步接上耳机只能听到轻微噪音，把音量调到最大噪音随之加大并有明显电流声，再加抹音没问题，个人判断后面的RECORD AMP应该是正常的，问题在音源信号没有送到后续电路来，先检查LINE IN端子，没有问题，再测录音电位器，也是好的，再测两者间的电路，问题就出在这里了，从LINE IN焊脚到电位器有两条线路不通电，这两条线路正好对应左右声道，但从外表上完全看不出来有断路痕迹，看下图：



先飞线把这两个线路之间的焊脚接上，试机，哈~录音声音听到了，确认是这个线路断路问题引起，去掉飞线，把铜箔刮开上锡，用万用表测试通电OK，装好试机录音完全正常，不能录音问题修复。



分析造成线路故障原因，猜测是使用录音电位器时因为使用不当晃动它造成线路板铜箔断路。防删除出这一台录放已正常的D6，1500元，详见上一个贴。

裸奔皇帝

交易区新帖推荐

顶

活在生活

大神错过狠宰一笔的机会了

keying_tseung

活在生活 发表于 2019-5-21 19:12
大神错过狠宰一笔的机会了

不能这么说，修机师傅们赚的也是辛苦费，都不容易。而且现在修机师傅这么难找，人工费贵点正常。我这台是自已瞎猫碰上死耗子，纯属运气。

幽谷之树

爱音乐吧

交易区新帖推荐

你超越了大神

keying_tseung

爱音乐吧 发表于 2019-5-21 23:23
你超越了大神

坛友别乱说，向大神们学习才是我们应该做的。

超级海水

技术弟

戴晓萍266488

恭喜荣升中级大神，

keying_tseung

戴晓萍266488 发表于 2019-5-22 09:14
恭喜荣升中级大神，

哪有这么好升级的

秦皇岛小张

d6声音相当好！唯一电机模块让人担心

keying_tseung

秦皇岛小张 发表于 2019-5-22 22:04
d6声音相当好！唯一电机模块让人担心

张老师好！这台电机驱动好的，再说大神们已经开发了d6c移植版，不用担心的

秦皇岛小张

keying_tseung 发表于 2019-5-23 08:24
张老师好！这台电机驱动好的，再说大神们已经开发了d6c移植版，不用担心的

没错没错。所以现在D6完全可以搞了，不过也开始走高了

keying_tseung

秦皇岛小张 发表于 2019-5-23 08:27
没错没错。所以现在D6完全可以搞了，不过也开始走高了

张老师再搞一个，趁还没走高的时候赶紧上车

tntll

楼主水平很高～～～
