武道馆dd100打理全程，好久没有发修机帖子了

chnjyxz

最近一直在消化库存，慢慢的把之前收的垃圾打理着玩。比较开心的是近期了却了好几桩心愿，一直想要的机器都能够收到入库。比如这货


再比如这货



其实发这帖子还想问一下，谁见过比mini带大一圈，比常规带小一圈的磁带叫什么，这个机器既不是mini也不是macro也不是常规带子的。

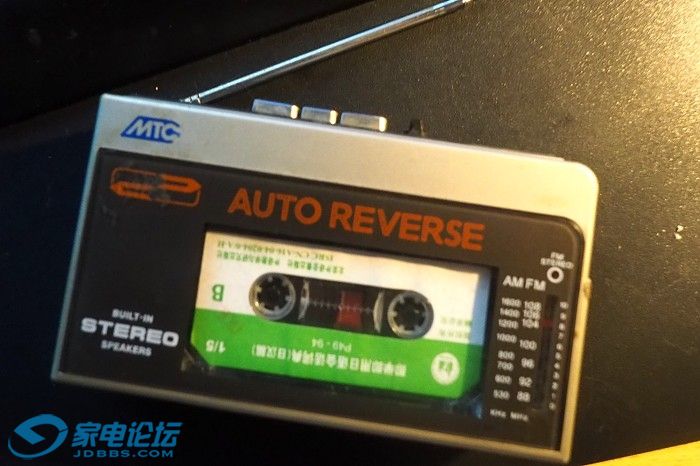

我玩机是死磕派，好玩的机器不论贵不贵，都会花时间去打理，比如从声色兄弟那里捡来的一台垃圾尸体，就花了我一周多的时间

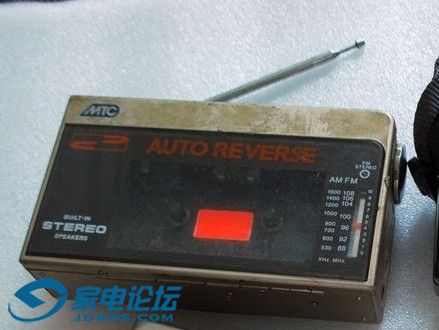

是不是很有成就感，哈哈哈，这台韩产机也没有辜负我，状态打理得非常好，后面两个外放，收音也杠杠地，就这么入库了。


心情大好中，入手的一台武道馆到货，因为前面几台机器打理得难产，对这种顺理成章容易打理的艳尸，就有兴趣写篇帖子来分享打理过程。

值得一提的是坛内有高手写的全程换齿轮的教程，非常详细，我的很多方式也不标准，只供看着玩。

先看机器，成色很一般，处女无动，这个机已经用上了大量的固态电容和少量插脚电解，不像有的dd帖片电解非换不可。但是我还是会更换插脚电解电容，以期达到全新时的音质。


准备的东西，dd透明窗已经非常脆，易裂，电池盖现在有3d打印的可买，齿轮更是有高手解决。

先一步分解开前盖，这机器属于中等拆解难度的，不难，但也不容易。



观察压带轮，有一小污点，但总体新净没有老化，不用换。磁头更是完好无损。

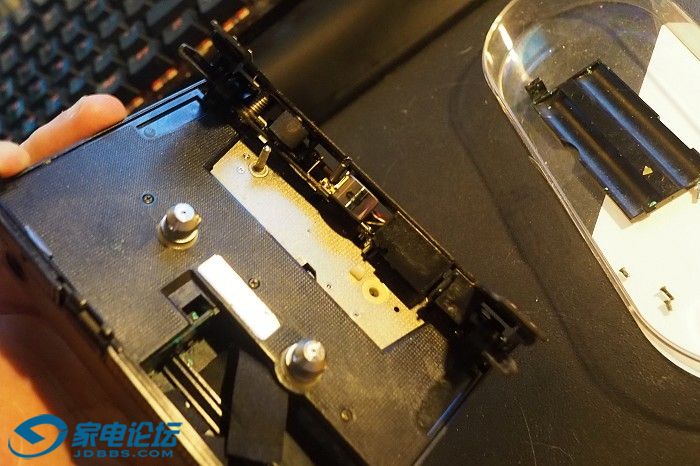

拆后盖注意点，这个仓门开关内有一个小弹簧，很容易掉，一起取下放一边。

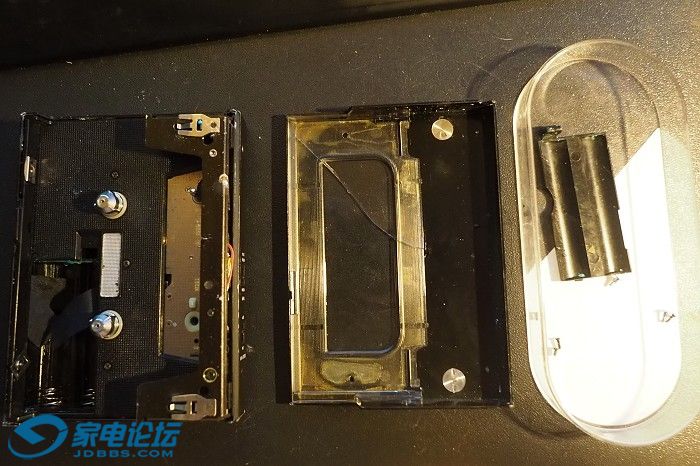

后盖取下，这两个开关钮会掉下，另外这个电池拉带是老机必掉的，一会要用ab胶粘回去。



电池极点上有明显漏液，幸好电路板无损，电池极点要取下砂纸磨好，线要重焊。

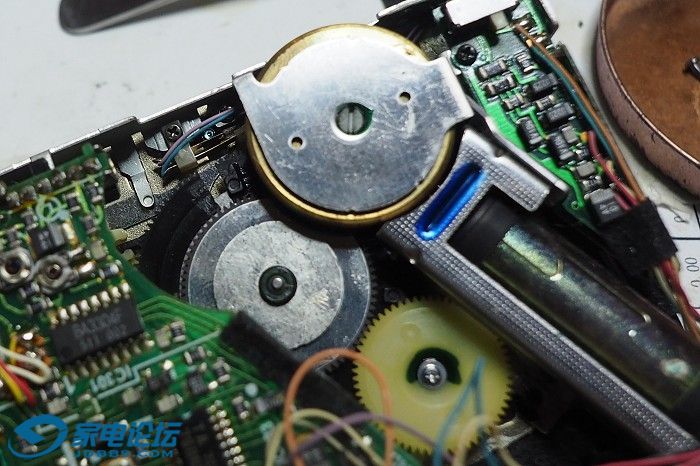

上电，转一下，嗯，能出声，音质还不错，齿轮不意外的裂了。



裂得这么大模大样，好在现在大家都了配件，一点不烦恼，幸福！

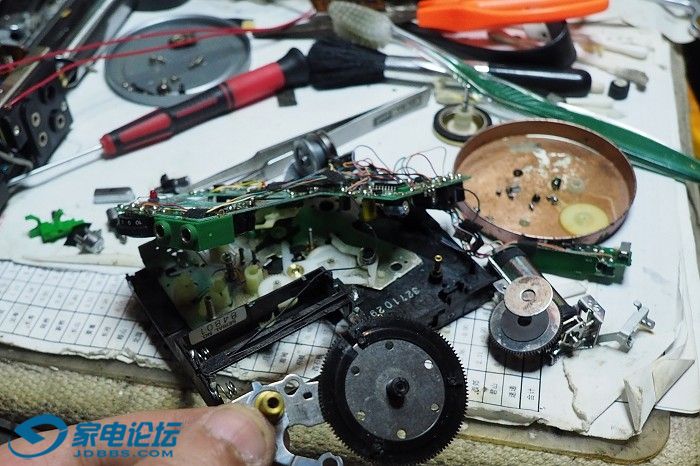

继续拆解，电机主导轴都是要拆下的，看一下胶圈，有压痕了，一会也要换。



拆解很多步后，终于大齿脱下了，想想这个大齿，当年逼无数高手各显神通。



大佬的智慧，这个齿轮，用韧性强压回去，紧得像原装一样，这韧性也给它的耐用性提供了很好的保障，正如我所说，前人的很多不足，是受制于新材料有限，这在今天，很多都不是事。当时的很多材料，并不是为了省成本或偷工，真的是没得选择。

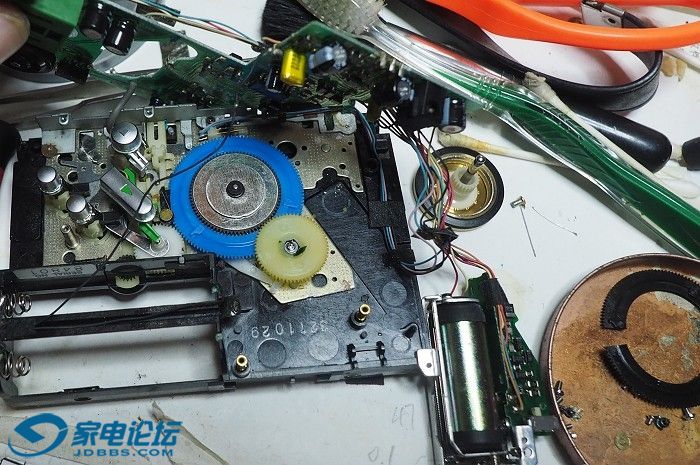

漂亮的蓝色齿轮，装回，对好齿，顺畅无比。



电路板上有33uf电容3个，220uf5个，更换就不细说了，这电容应该还能用，但为了减少将来折腾，一步到位换新。

胶圈换新，别问我什么尺寸，我就是备了所有的尺寸，挑合适的换而已……

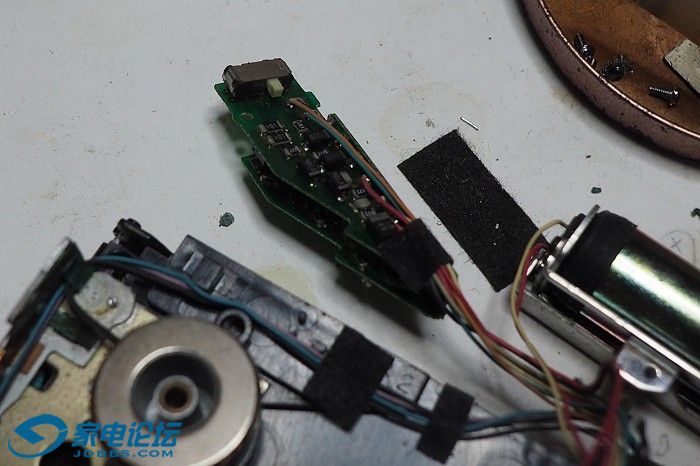

最后看一眼这个dol音效板，也就是武道馆的核心装备了，这块小板由三面合体，上面使用了大量的固态电容，好像并无特殊芯片，理论上是可以复刻的。




这个音效，怎么说呢，确实有点意思，有很适宜的低音效果却不浑浊。一定要说的话，和松下s机中几台名机的低音效果有得一拼。

其实在模拟时代，音效每家都有，通过纯电路实现的音效有时会很好听。让人印像深刻的是爱华bbe，对增强录音不良的老带子加味精有奇效。低音音效的话，我首推的还是松下s机中的某几台。索尼其实在音效上一直比较保守，不管是mb还是dbb，后来的什么live什么，没有太深的印像。



收工，全程四小时，dd机的独特声底真的是很迷人，听两盘带子享受一下再入库

MARO

交易区新帖推荐

技术贴，必须得顶顶

家里的猫丶

沙发占座

慢慢看

zl0453

好机好手艺

守望阳光

膜拜一下

毛健琴

交易区新帖推荐

必须顶顶技术贴，

裸奔皇帝

心声中充斥着愉悦！今天是一个伟大的节日，母亲节，但愿蹲在床前为母亲洗脚的时候那一刻有什么感受

爱情离合器

不通电的dd100接受收费打理吗？

懿风

都是好鸡鸡，技术也牛！

chnjyxz

爱情离合器 发表于 2019-5-12 17:29
不通电的dd100接受收费打理吗？

这机不通电十有八九只是漏液把电池盒线断了而已，就是换齿轮太麻烦要整个拆光

我叫刘德华

我就想问下，电路板上的黑色胶布哪里有卖的？这样听起来才够味！

男天一柱

顶左胸，DD100要了

punkhouse99

还有什么机没玩过？

Nihil

小左有个大仓库

chnjyxz

我叫刘德华 发表于 2019-5-12 19:00
我就想问下，电路板上的黑色胶布哪里有卖的？这样听起来才够味！

那个没有，你可以搜一种叫 铁氟龙耐高温胶带特氟龙胶布绝缘隔热真空封口机耐隔热带
