松下 SL-S551C不开机维修

故障现象：
        外电源和电池均不能开机。
故障检测和分析：
        第一步，检查“hold”开关位置正确，连续不同角度按压播放键，用力拍打外壳……均不能开机。
        第二步，开盖检查播放键开关，一端接地，按下后三用表检查开关本身能导通。通电后，播放键另一端有1.5伏电压，证明电路可能是通畅的。检查“hold”开关也正常。
        第三步，肉眼观察。发现板子播放按键周围主板上不少元件引脚已经氧化发暗。应该附件电容曾经漏液造成。拆下可疑电容查看发现确实已经漏液，顺便也把电源管理芯片IC1的第3脚自举电容也换了。仔细查看主板电容漏液周围过孔，未发现断孔或断线。插电复试，仍不能开机。
        第四步，原理分析。对照电路图，不能开机，首先应怀疑电源及控制部分。松下S551C就是S550的车载版本。电路图只需要查看S550的就行。该机电源部分主要是以IC1电源管理芯片8086SE为核心控制电压输出和电压自动调整。其实它就是一个典型的电压型脉宽调制器开关电源。首先来看看IC1，插上外电源，4.5伏通过线圈变压器L12直接给IC1第8脚PVcc供电。第5脚便输出一可调占空比，周期为14微秒幅度为1.5伏的脉冲方波。该方波脉冲去控制并联的开关三极管Q4和Q5导通和截止，产生一类正弦波震荡电压加在线圈变压器的一侧，线圈变压器的另一侧产生感应电压，控制开关三极管Q3导通，注意Q3这个管子不能随便换用别的NPN管代换，要用同型号的或参数完全相同的型号。Q3输出的一路4.7伏给IC1第16脚Vcc供电。另几路通过Q10降压到3.4伏给其它电路芯片包括CPU的VDD、Vcc供电。
        可以看出，只要插上电源，不需要按播放键，IC1就已经开始部分工作并给CPU供电，但此时CPU的主要功能电路并没有被唤醒，只是时钟电路开始工作并给IC1第9脚送时钟信号，同时也通过power脚给IC1第11脚送去3.4伏高电平。当按下播放键时，CPU的play脚因播放键开关导通而变为低电平，此时CPU被唤醒。按下播放键的同时，IC1的第10脚由原来的高电平跳为低电平，触发IC1内部相关电路工作。第15脚RST瞬间跳低，输出一个下降沿去触发前端各功能电路复位并开始工作。（这部分的逻辑关系还有待查证，懂的同学请告述我正确的逻辑关系）
       第五步，通电检查。我们还是直接上电检查，对有经验的维修人员这样效率更高。下面开始检查IC1各脚电压。除第16脚、11脚只有2.8伏、第9脚0.6伏不正常，其它基本正常。按下播放键瞬间监测发现第10脚和15脚均有向下拉低电压的变化。说明IC1和按键基本功能正常。再检查Q3的E、B、C电压，基极和发射极均2.8伏，集电极4.5伏，说明Q3是导通的。难道Q3坏了？导致Q3的PN结内阻变大，让电压降在它的身上了。于是把耳机口附近的相同型号管子和它对换一下，但结果故障依旧。
        然后，试着调整电位器VR1发现Q3发射极电压有变化，能从2.4伏变大到2.9伏。 说明IC1功能可能是好的。好了，到此为止，故障原因应该是IC1第5脚输出的方波脉冲有问题，可能方波占空比不对。但三用表是无法检查方波脉冲的。示波器很久没用了，也懒得去搬出来打扫卫生。

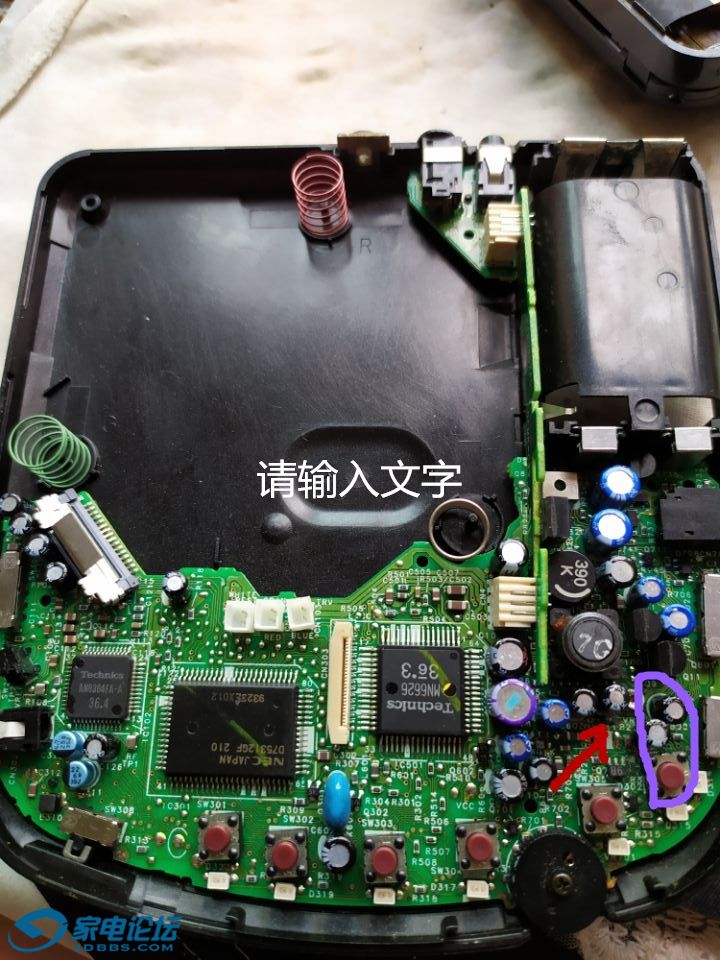

        再看电路分析原理，原来Q3输出电压是通过调整VR1阻值来改变IC1第1脚电压，使第5脚输出方波占空比改变来达到调Vcc电压的。根据电阻串联分压原理，VR1调整范围达不到规定，只可能是和它串联的电阻分得的电压过多。这里第一个嫌疑犯就是1.5K的电阻R11！三用表静电检查其两端，电阻为2.35K欧。这就值得怀疑了。就算和它还有并联电路，其两端测得的电阻也应该比它本身阻值1.5K小才对。难道是认错人了？经过反复核对，电路板上那位置的那个电阻就是它，没搞错！主板A面箭头所指。
        没说的，焊下来测量。呵呵，两端阻值无穷大，开路鸟！红圈里那个比眼屎还小的就是它！

        从其它废旧板子上找了一个接近的1.8K电阻换上。插上电，按播放键，哇！！！主板灯亮了！开机了！然后调整好VR1，使Vcc到3.4伏。装机放碟，试验播放功能正常，声音正常。收工！

花絮：从开始修理它，到维修结束其实中间还有些故障没有记录，因为我认为那是非典型的案例。比如，刚开始按播放键，IC1第10脚的START脚电压一直是0伏，没有变化，怀疑三极管Q7及周边问题，换了相关电容C6后第一次检查该脚电压恢复4.1伏。但后面检查时又出现按播放键时，第10脚电压又出现0伏不变化。困扰了很久，没有办法再换一个C6后又正常了。看来第一次换上的C6有漏电的可能，导致Q7异常导通，使IC1第10脚电压为0伏。

复盘：从此台551C发生的故障我们可以看出，当Vcc电压降到2.8V时，已经不能唤醒CPU并启动电源管理芯片IC1全面工作。

（这是一个非典型问题引起的故障，所以记了一篇流水账，不对之处欢迎敲砖头）


爱音乐吧

交易区新帖推荐

稍后补充图片

at306

爱音乐吧 发表于 2019-4-30 09:53
稍后补充图片

谢谢分享

凌魂风

这得有多大的电路知识。 我看了好比天书啊。

cat1500000

高人

xjyzssk

交易区新帖推荐

我是看不懂！

tntll

爱音乐吧 发表于 2019-4-30 09:53
稍后补充图片

楼主够心细的


cd维修最大的问题是元件太小，修好眼睛都瞎了，所以我是不会修这类随身cd的，那是拿命去堵明天，不值得，最多折腾下机芯得了。

松下cd最大的优点是电源一般都是这样的独立芯片控制的，这使得供电电压变化不会对整机功能产生影响，所以机器故障率也大大降低

而索尼不少机器电源设计不是这样，电压高了，读碟都会变好，所以索尼机器故障和光头问题特别多

zl0453

就佩服有理论基础的打理

zy0778

佩服懂维修的，，看完了，，，但是看不懂

爱音乐吧

tntll 发表于 2019-4-30 10:19
楼主够心细的

我的眼睛老爱流眼泪，可能真的是激光看多了，以后只用固定的一只眼睛看了。

-李鬼-

完全看不懂  但是也喜欢看  楼主威武 多发点好贴

-李鬼-

红色剪头那里是电阻么

爱音乐吧

-李鬼- 发表于 2019-4-30 11:03
红色剪头那里是电阻么

是的，主板上就那位置。第一次遇到这个电阻损坏导致不开机的故障。

kkppt

高手

nixixu

好身手，
