JVC卡座931 721 711 731 631易损齿轮用3D打印出来了，还有DAT卡座易损齿轮进度报告

全中文说明书

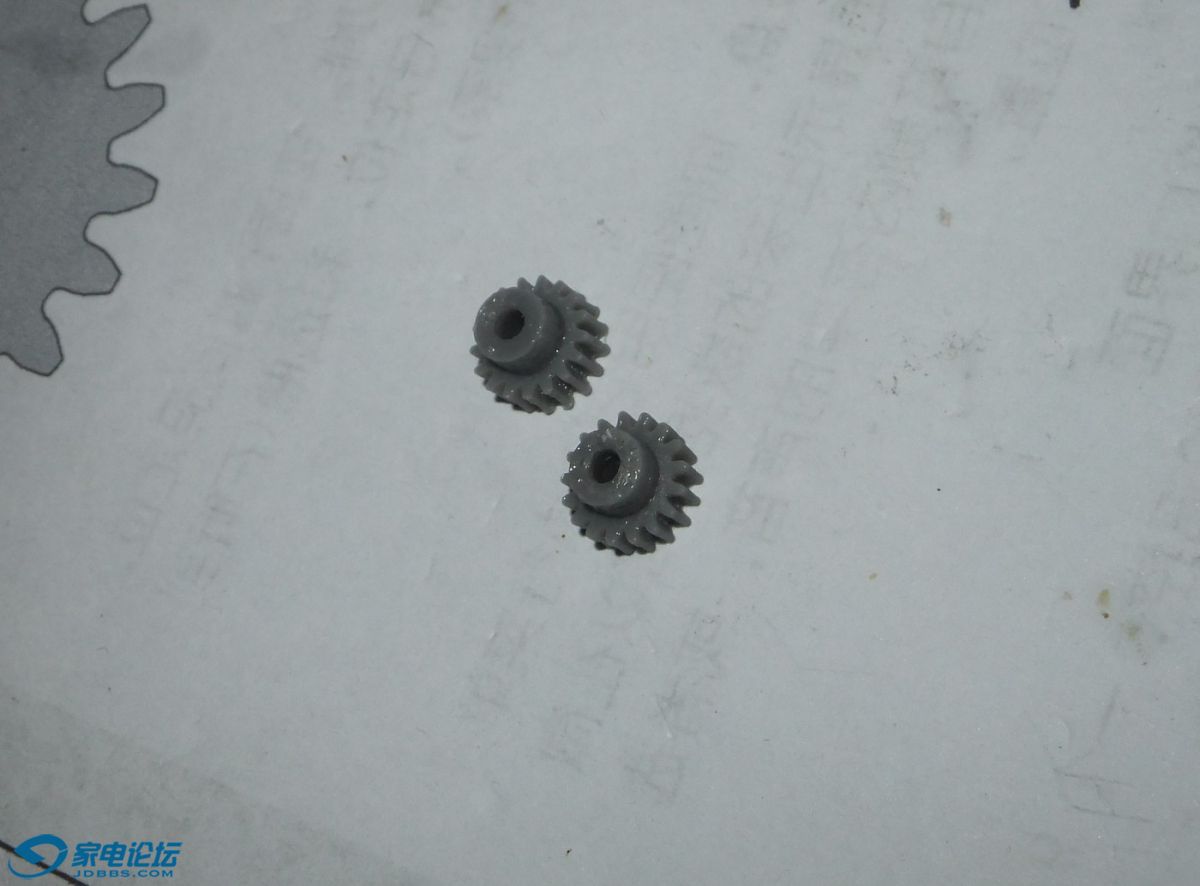

JVC卡座最让人感到头痛的就是一颗中介齿轮，紧抱钢轴联动旋转的齿轮，由于塑料材料不过关，时间久了几乎百分之百都会爆开，所以这个问题不解决，玩卡座就没有乐趣。
前面有人做了铜的在卖，但是有朋友找到我说铜的不好用，一个是不好装配上去，因为是紧抱的，第二是对周边塑料齿轮的磨损很大。所以用3D打，装配和磨损都好控制。
完全按照原卡座的规格做的，绝对不是少了一个齿的版本，这个3D打印的抱轴抱得紧，而且材料很耐，装回去的时候虽然不轻松，但是也不会很难，使劲一些套进去即可。一旦套入就非常紧。




在家电交易区 https://www.jdbbs.com/thread-8524457-1-1.html


然后就是看下SONY的DAT卡座三颗齿轮的研制进度。

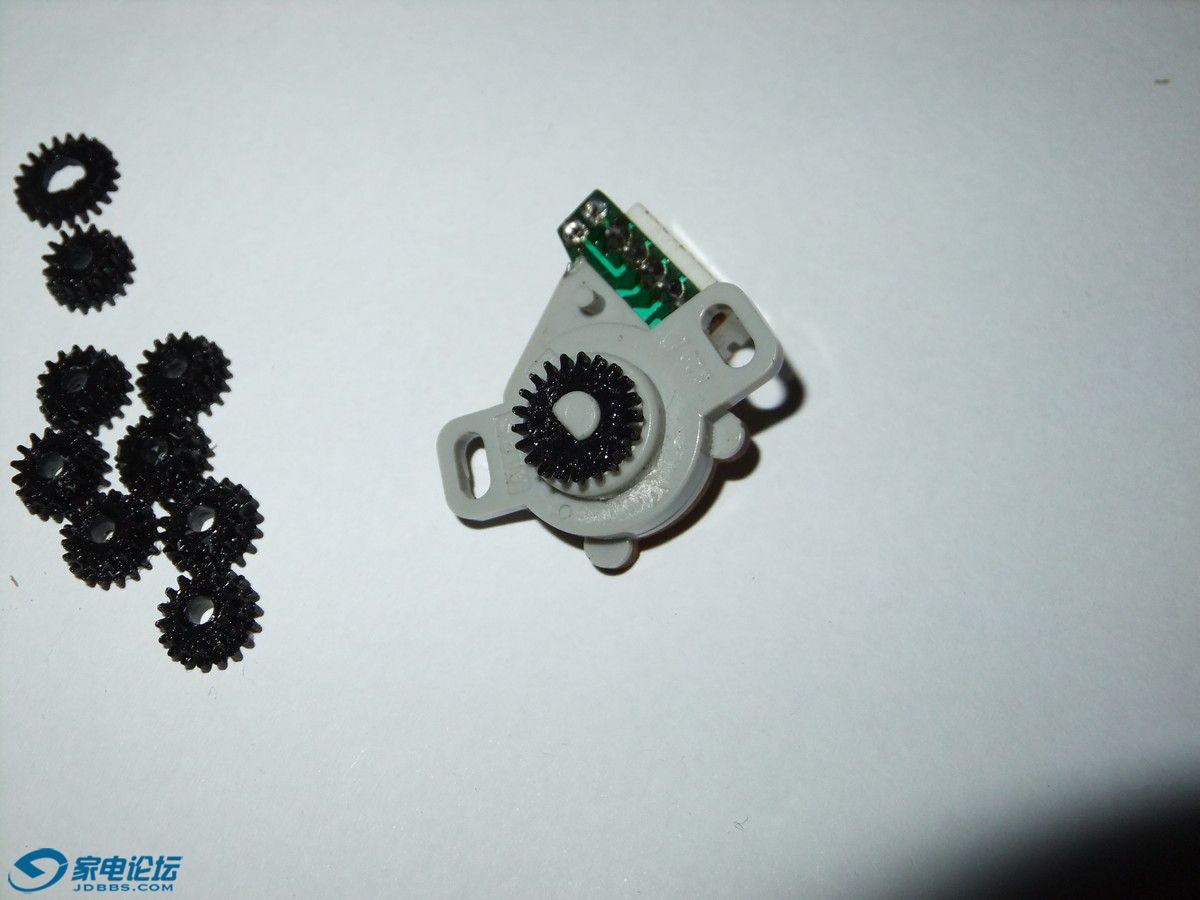

D轴状态轮齿轮可轻松而且精密的套入，不过虽然正正好套进去，还是要加点指甲油点住轴，不过千万别渗透到里面去。



然后就是大齿轮和双层齿轮



包装盒发货的样式初步定了。一套三颗，一个盒子估计最多可放三套。



尚未完全测试完毕，还需要些时间内测，也感谢第一批正在啃螃蟹的弟兄！具体好消息等全部问题解决差不多就确定最终规格和参数正式推出。

skw1

交易区新帖推荐

这个好，JVC卡座931 721 711 731 631易损齿轮用3D打印出来啦！

hnlgy

大佬，别忘了D7,D8那颗易损齿轮。

全透明磁带仓1

齿轮可以打印出来，磁头磨损想找原装新磁头更换，比登天还难~

鼻涕孩

怎么卖啊，我想弄两套这个dat 的齿轮

全中文说明书

交易区新帖推荐

鼻涕孩 发表于 2019-4-21 09:24
怎么卖啊，我想弄两套这个dat 的齿轮

DAT的还在测试中，等到所有问题解决就正式在家电公布，哈哈。

全中文说明书

SONY DAT机，经过对不同型号的机芯的剖析，确实是发现了虽然在外观上粗看一些机芯很像，但是实际的齿轮以及轴，存在较大公差的问题，看来SONY自己的机器也在发展过程中出现了几次的变种。现在正在进行广兼容性的调整。

全中文说明书

终于知道为何几乎没人开发双层的齿轮到闲鱼了，别看小小双层齿轮，尤其大力矩的地方比方说SONY的DAT加载机构，开发难度真的超大！汗！

全中文说明书

总算差不多了，现在发现部分的SONY老机芯，两个大铁环其旋转到要驱动压带轮的位置时候，铁环的阻力是相当大，在压带轮完全压实磁带的部位，也就是说大约在两平方毫米大的齿轮咬合空间，需要承受大约2公斤多的压力，这对于齿尖宽度才0.4毫米的塑料薄片来说，简直就是金枪锁喉。
也就是说，厚度0.4毫米的薄片，在两平方毫米需要承受2公斤多的压力，保持完全不变形弯折！现在知道为何SONY的原配齿轮，是使用陶瓷复合塑料的。

全中文说明书

不止2公斤，上面那个铁环大约1公斤，下面那个更大，少说也要3公斤多。

lswj

索尼dtc-2000es的加载齿轮有吗？

全中文说明书

lswj 发表于 2019-5-7 22:14
索尼dtc-2000es的加载齿轮有吗？

有，
SONY的卡座就两种机芯的系列变种，凡是有两个大铁环的机芯，就是对应在开发中的这种三套装齿轮的。
