故障机AKAI DX59

咝咝入扣 · 发表于 2019-4-12 10:12

shadoweyes 发表于 2019-4-12 09:31
电源部分可能是要重点排查。

画圈这个只是提供复位信号和机芯背板指示灯用的+5电压。

shadoweyes · 发表于 2019-4-14 12:36

交易区新帖推荐

咝咝入扣发表于 2019-4-12 10:12
画圈这个只是提供复位信号和机芯背板指示灯用的+5电压。

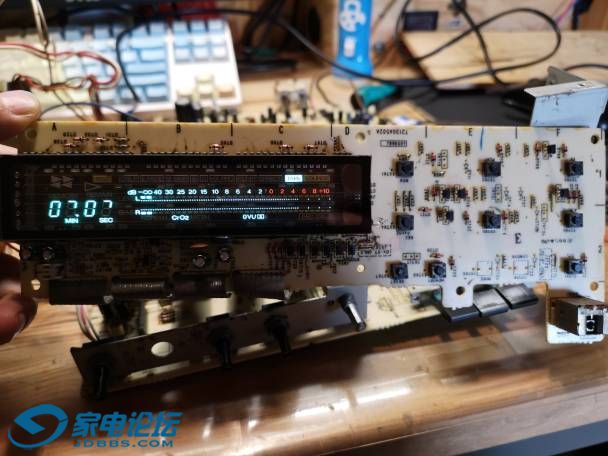

7805换上去，屏幕亮了，感觉有缺笔画，就是时间那边。

主要问题是，按键都没反应。倒是主板的杜比按键按下去，相应的杜比标识会亮起来，包括Filter也会亮。

最早是开机电机就转，现在怎么按都不动了，再检查一下

shadoweyes · 发表于 2019-4-14 12:50

擦，再开机几次，两个保险管同时烧掉了

shadoweyes · 发表于 2019-4-14 13:12

shadoweyes 发表于 2019-4-14 12:50
擦，再开机几次，两个保险管同时烧掉了

擦，线插错了，还好没烧掉其它东西
现在按键都有反应了，快进快退，磁头加载都正常了
一会儿找个皮带上上去试鸡

shadoweyes · 发表于 2019-4-14 14:07

暂时用了个收录机的细皮带试一下，加载都正常，放音速度慢估计是皮带的原因，暂不管。

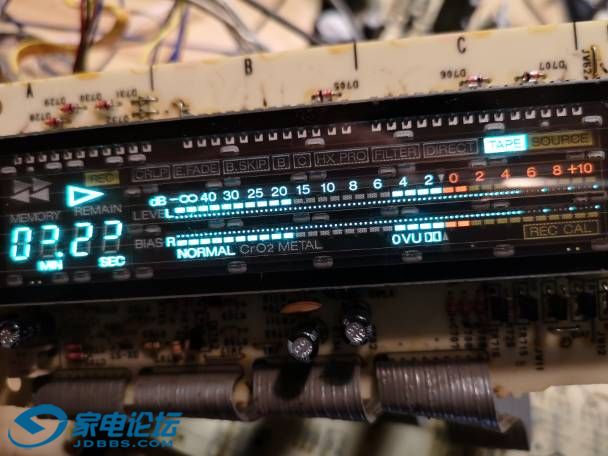

主要问题是电平显示出错，中间断了一段，这个是啥原因呢，请教一下老师傅们

wb12121212 · 发表于 2019-4-14 14:15

交易区新帖推荐

不懂这个，哥厉害了

shadoweyes · 发表于 2019-4-14 14:17

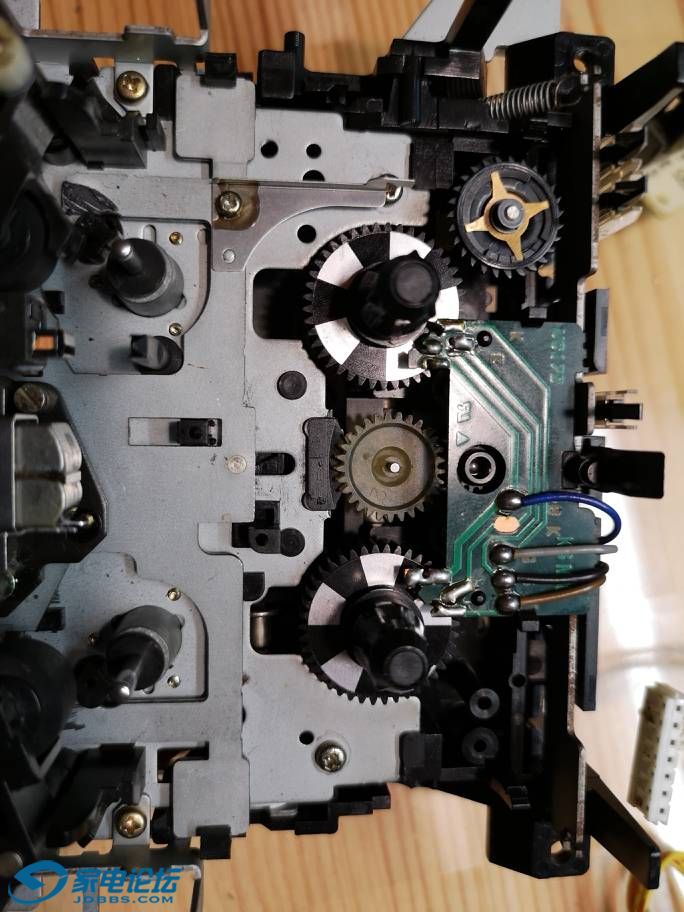

这个正面应该是还有一根皮带，但是不知道怎么接了

shadoweyes · 发表于 2019-4-14 14:25

还是维修手册厉害，搞定

springbro · 发表于 2019-4-14 15:52

明显是字符缺段
检查显示屏到CPU接线是不是有断线的地方

shadoweyes · 发表于 2019-4-14 19:12

springbro 发表于 2019-4-14 15:52
明显是字符缺段
检查显示屏到CPU接线是不是有断线的地方

初步检查，没有断线，再研究研究，谢谢！

shadoweyes · 发表于 2019-4-14 19:40

shadoweyes 发表于 2019-4-14 14:07
暂时用了个收录机的细皮带试一下，加载都正常，放音速度慢估计是皮带的原因，暂不管。
主要问题是电平显示 ...

放音电平不应该有这么高，感觉不是缺笔画一个问题，还存在错乱

shadoweyes · 发表于 2019-4-17 09:42

今天又测量一下控制板CPU的输出到真空屏的电压，发现50-56脚的输出-12.3v的电压有问题，输出电压
50 脚  -10v
51       -12.3v
52       -0到-4v跳动
53       -4到-8v跳动
54       -4
55       0
56       -15v

shadoweyes · 发表于 2019-4-17 09:43

短接51/52/53脚，显示确实的笔画会回来几个，但是还是不全
