卡座表头不准应该如何调整？

guhuizhe

一台Lo-D D-900卡座，电脑发生400Hz信号（左右声道均为0dB输出），切换Source档位查看，发现左声道电平跟右声道电平相差约3dB（左声道电平高），交换线材左右声道，还是如此，故排除电脑输出问题，应该是表头的问题。另外，录制时依然如此。那么问题来了：应该怎么调整呢？这机器的维修手册我没有找到，因而比较麻烦，望各位大师不吝赐教，小弟在此先谢谢了！
这是表头的示数


这是电脑端信号发生器的参数

咝咝入扣

交易区新帖推荐

我有这个型号的维修手册。给邮箱我发给你

过客匆匆

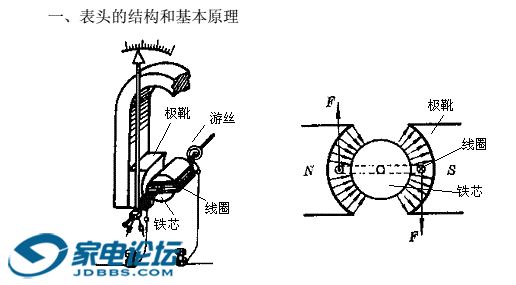

几乎所有的电子电气类的指针式表头如电压表、电流表，电平表等等，其实基本部分都是微安或毫安级的精密直流电流表，其内部有一对永久磁铁，在NS两对磁极的极靴中间有一组电流偏转线圈，线圈通电后利用电流的磁效应与磁铁发生作用而产生偏转。为使电流表指针偏转摆动平衡平稳和自动归零，表头内部大多都有游丝和调零机构如下图。



当表头出现指示偏差或不能归零等故障时，大致上故障原因有以下这些：
1、偏转线圈的轴承因污垢和锈蚀等导致发滞转动不灵
2、偏转线圈接头开焊或连接线接点等接触不良
3、归零杆等归零结构部件松动或错位
4、游丝部分粘连或游丝固定卡头松动或游丝被磁化
5、指针弯曲或松动导致刮擦表盘
6、磁铁磁性变弱
7、因无法看到楼主的电平表头，可能还有些其它原因。


只配对非校准的修理建议：
1、将两只电平表头拆下来，用导线将两只表头按照正负同极性进行并联
2、使用微伏级至少毫伏级的精密直流恒压可调电源与并联后的表头进行正负同极性连接
3、将精密直流恒压电源的电压从零开始逐步上调整到微伏或毫伏，同时观看电平表头的指针偏转范围，并找出正常偏转范围内的最大和最小的对应电压
4、关闭电源，将你视为不准的那只表头拆开（假如判断错误则更换表头），观察并寻找上述1至5导致故障的现象症状并进行维护和修复
5、再接通电源，调整可调电源电压至对应的电压值，同时进行对应部件归零杆和游丝等的调整（游丝固定后扭转的角度不合适会导致游丝圈间距不均匀），反复调整到最大偏转和最小偏转及自动归零一致同步为止
若要进行校准修复，就必须知道或测试出表头的工作电流范围如 0-50mA 等等，表头修理后再用精密可调电流计或精密恒压恒流可调直流电源进行校准。
