播放声音变细问题

y-ch

老国产卡座播放时声音出现细声细气的变调问题（A卡较明显，B卡轻微），类似快速播放的感觉，但观察转速是正常的，皮带传输基本正常，走带也是平稳的。磁头表面有一些划痕，怀疑磁头有问题，结果换了新磁头，也调整过磁头的安装位置，问题依然存在。请各位赐教。

y-ch

交易区新帖推荐

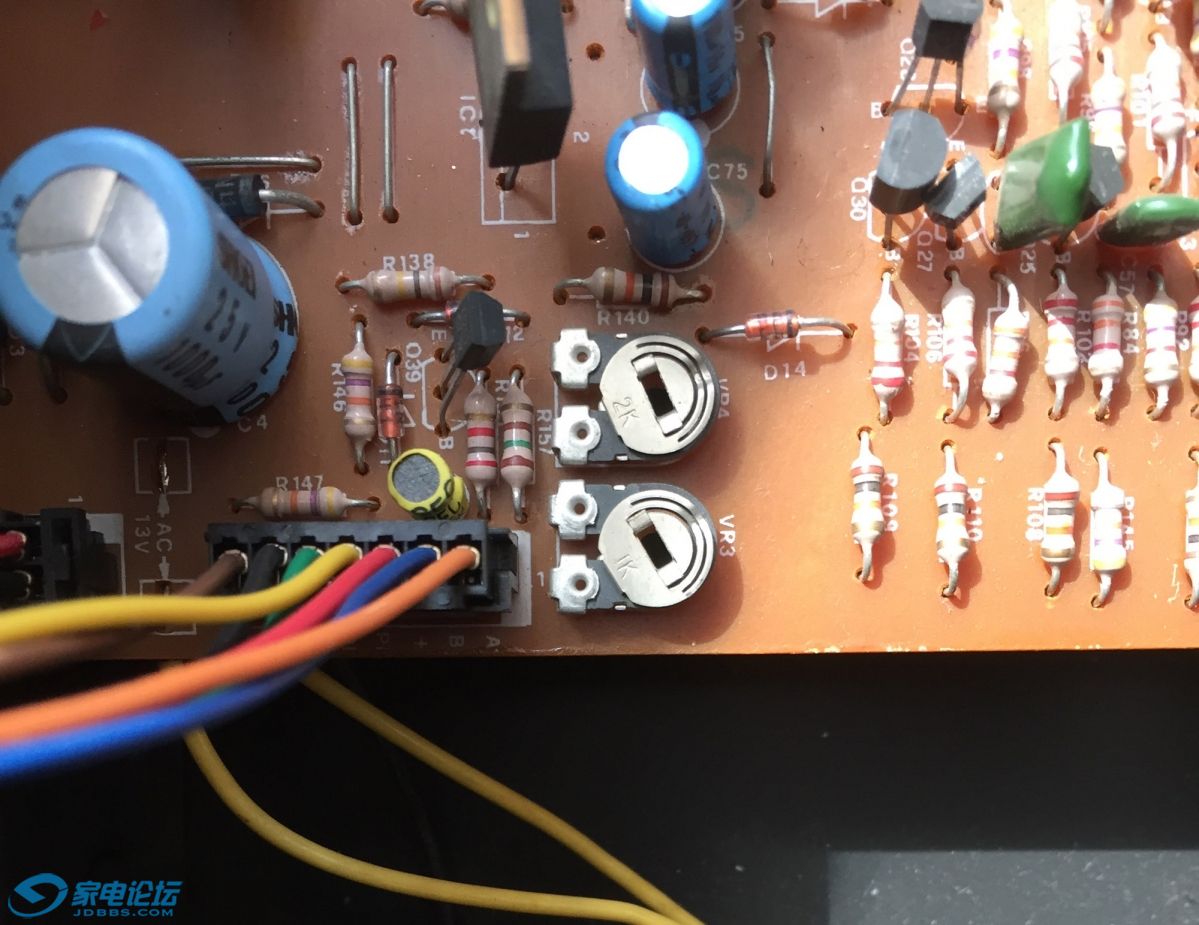

卡座上也没有什么可调的。好像有四个貌似电阻的元件VR1~VR4，不知道是调整什么的。

二九结狐六体

不知道是调整什么的。

9905

楼主，应该发一个整机图片给大家分享一下。

老顽豆

电机上有的有个小孔，可调整转速。

y-ch

交易区新帖推荐

补充几张图片。

y-ch

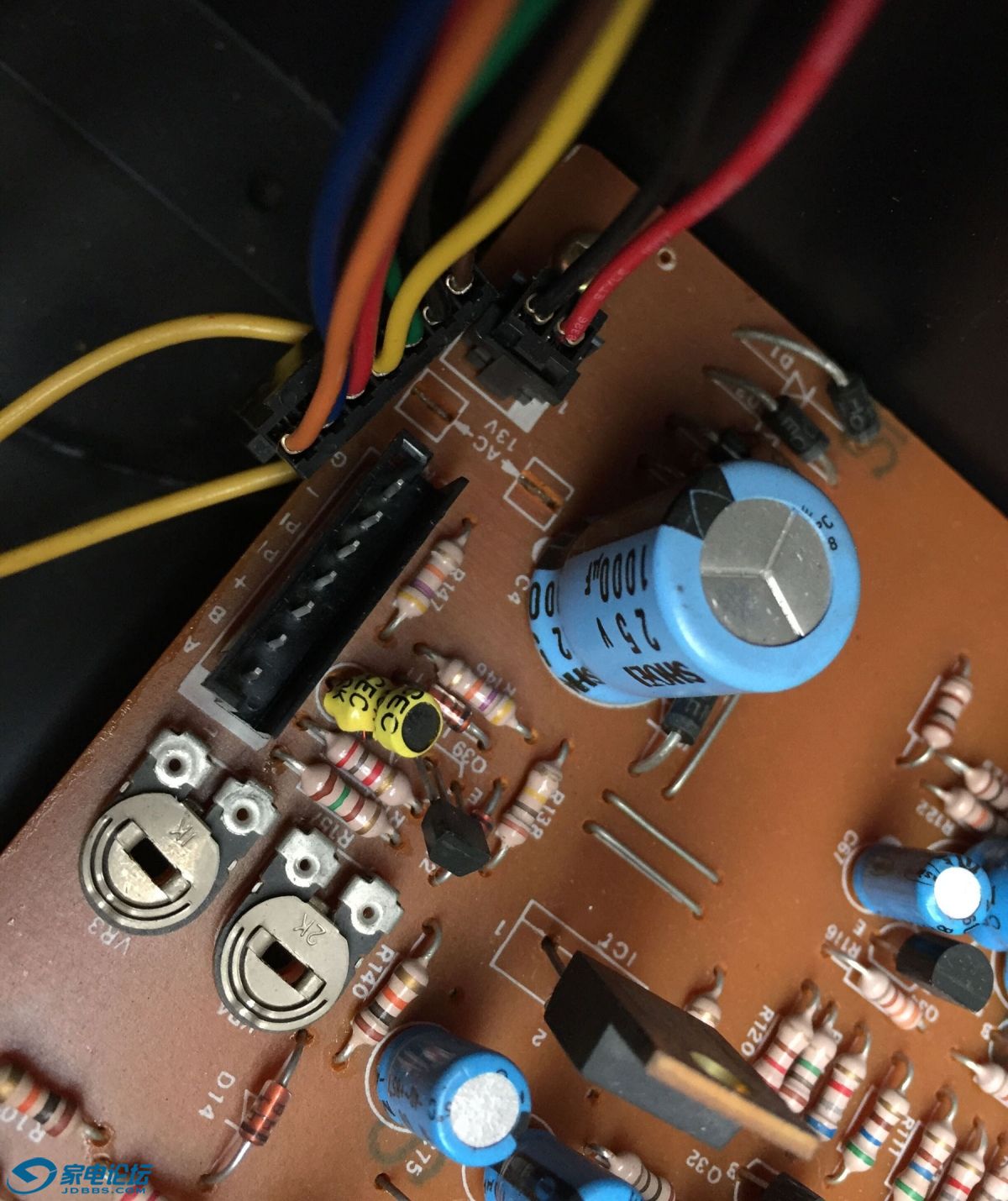

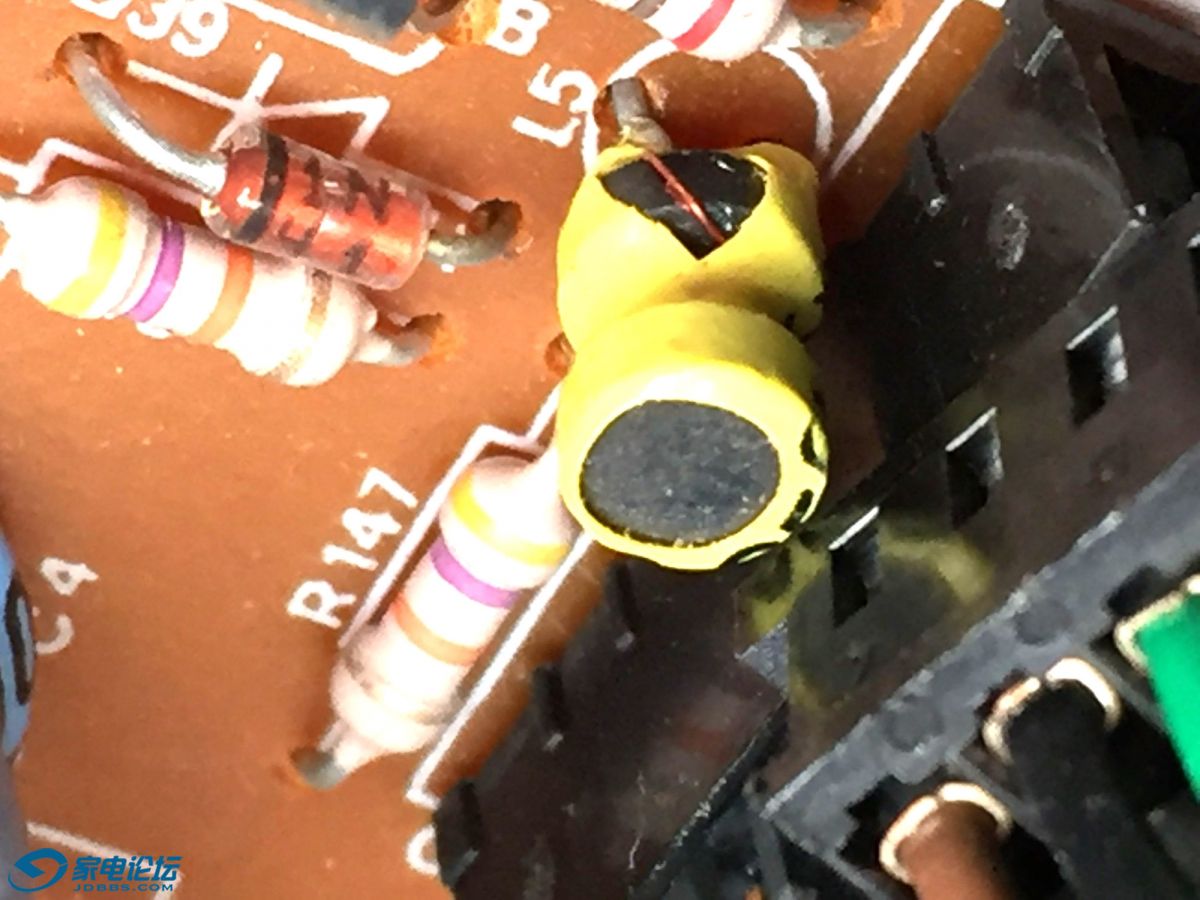

电机上是没有什么孔供调速的。VR1~VR4可以微调转速。经调整，B卡没有没有明显的问题，A卡速度有变化，但声音仍然是变调的。发现A卡控制电机接线插座旁边，有个元件L5（标注CEC   100K字样），外表像膨胀开了一样，露出一根貌似铜丝，这个元件是电感元件吗？B卡也有这个情况。

y-ch

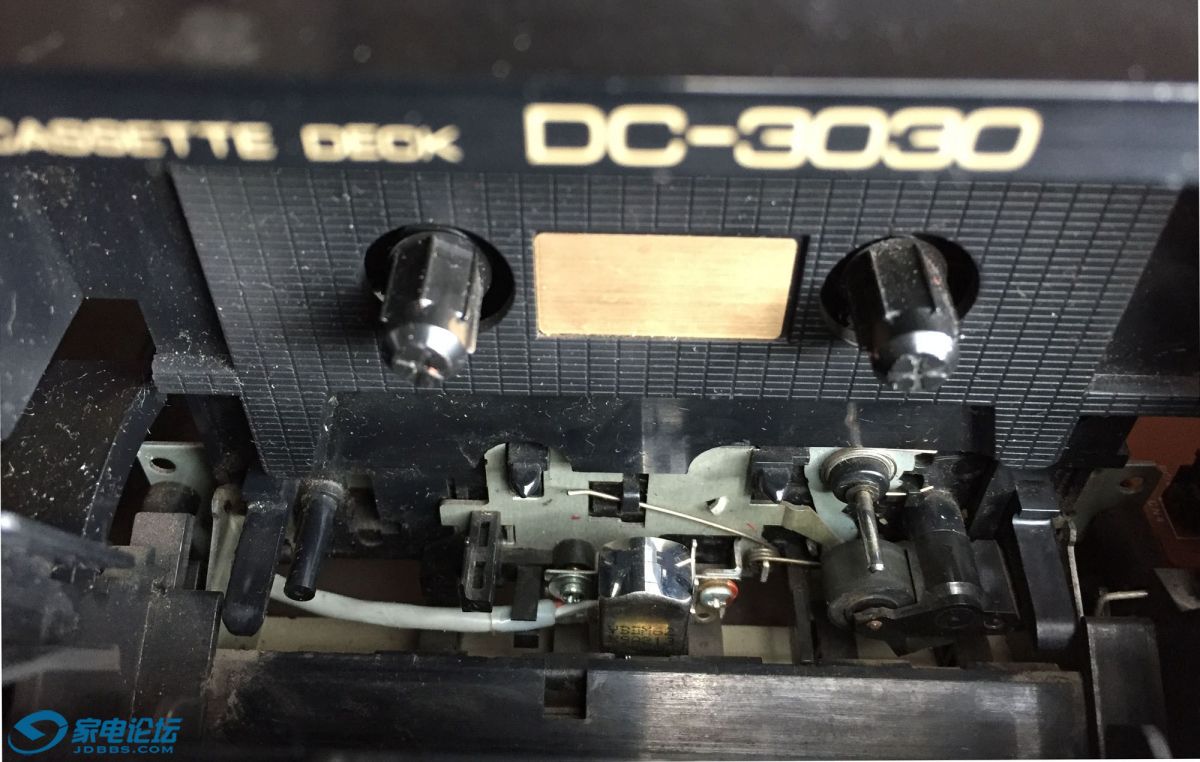

本来准备把这个卡座当垃圾扔了，结果发现索尼KA3ES上绞带的两盒古典音乐原版磁带，在这个卡座上竟然能正常播放。另外这个卡座没有左边的压带轮，不绞带是不是跟这个有关？

lanliyang

y-ch 发表于 2019-3-5 12:11
本来准备把这个卡座当垃圾扔了，结果发现索尼KA3ES上绞带的两盒古典音乐原版磁带，在这个卡座上竟然能正常 ...

电机屁股上不是有个洞吗？拿个小一字批捅进去左右转动就可以调速。这个机芯是单向播放的所以只有一个压带轮。绞带是机器有问题。

y-ch

lanliyang 发表于 2019-3-5 12:30
电机屁股上不是有个洞吗？拿个小一字批捅进去左右转动就可以调速。这个机芯是单向播放的所以只有一个压 ...

这个不是孔洞，只是个槽孔。

y-ch

lanliyang 发表于 2019-3-5 12:30
电机屁股上不是有个洞吗？拿个小一字批捅进去左右转动就可以调速。这个机芯是单向播放的所以只有一个压 ...

这个不是孔洞，只是个槽，可能是为了拆电机后盖时好用力。

wuyun4651

这个电机的稳速电路板就在后盖里面，小一字螺丝批拥进去，后盖孔对应里面有微调电阻。楼上几位大师说的没错！

老顽豆

淘宝应该可以买的到，双速反转12V，只是你这种转速比较少见。

suline

你这是四线双速电机，每个电机都有常速和倍速两个微调，通过三极管进行开关切换，就图上那几个，你找到对应常速的就行了。不过你得先确认故障原因，不一定是电机调速的问题。

y-ch

wuyun4651 发表于 2019-3-5 14:38
这个电机的稳速电路板就在后盖里面，小一字螺丝批拥进去，后盖孔对应里面有微调电阻。楼上几位大师说的没错 ...

为了验证楼上各位大师的话，我再次打开机器盖子，仔细检查各位想象的电机上的调速孔，再次确认不是。前述图中的L5、L4，肚子都开了，肯定是不正常的。从符号上理解，应该是电感，上面标注100K，是什么值？不解。电感单位应该是H（亨）。淘宝上有外形差不多的，但就是没有100K的。哪位清楚，请赐教。
