请教…测试带6.3KHz 和125Hz输出电平差别在多少算合适？

ballcar

suline 发表于 2019-1-16 20:28
咋有这么调磁头的

小白嘛

ballcar

交易区新帖推荐

活在生活 发表于 2019-1-17 16:27
没你说的那么悬哈
未必木匠没有钉子就做不出家具了

其实我是半个木匠

ballcar

jazzyoung 发表于 2019-1-16 23:19
完蛋了，你的磁头倾角，高度深度都被调乱了，没磁头量规和镜带是很难调好了…

当我把整个磁头拧下来后，我都准备投降了，后来装上也只能调成这样，还是有点绝望，哎

ballcar

liebdeckwm 发表于 2019-1-16 21:43
这是多频点测试带放音时测出的电平值吗？我猜想卡座在这个频段内放音频响应该是平直的吧（稍微差点比如+/-0 ...

谢谢，没调过，不会调啊

suline

都动过了，没工具要恢复难啊

jazzyoung

交易区新帖推荐

活在生活 发表于 2019-1-17 16:27
没你说的那么悬哈
未必木匠没有钉子就做不出家具了

看你什么要求了，凑合听是可以的，但想要调到录音标准，各卡座间互换性兼容性好，没工具真的很难。当然如果你只是录音机或两头卡的要求，当我没说。木匠没尺也做出把能站的椅子，但你让他做出工业化标准的产品，没标准量具试试?

jazzyoung

ballcar 发表于 2019-1-17 20:31
当我把整个磁头拧下来后，我都准备投降了，后来装上也只能调成这样，还是有点绝望，哎

我在没有量规的条件下恢复过一台被上家调乱的721磁头，比sony的更复杂，共6个调节点，录音放音各3个，再加上副压带轮，共7个变量影响磁头轨迹，调到吐血，总算恢复到七七八八。放音录音耳朵能过得去，但示波器考验还是不够完美，主要是不同卡座间的录放兼容性。sony是一体化磁头，只有磁头深度，倾角，方位角3个变量，算上副压带轮是4个，相对还好办些，但必要的工具还是要有的。

磁头量规现在很难搞到了，建议你先准备好镜带，方位角测试带，多频点测试带。镜带最好不要用自制的，因为带壳精度不同会影响走带路径偏差，实在要自制也要用tdk或maxell中端以上磁带制作，90或120分钟带基为佳。

jazzyoung

ballcar 发表于 2019-1-17 20:31
当我把整个磁头拧下来后，我都准备投降了，后来装上也只能调成这样，还是有点绝望，哎

测试带准备好后还要有示波器，这可以用电脑软件代替。大致步骤如下，但所有步骤都需要反复调试，因为这些变量都是互相影响的，非常麻烦。

1,首先拆掉副压带轮，副压带轮对方位角的影响非常大，为不影响磁头校正，最好先拆掉。调试前还要彻底清洁压带轮和磁头。

2,没记错的话，sony磁头右上角螺丝应该是磁头深度调整（sony维修手册中称高度），首先放入镜带，调整深度，使磁带在磁头导带叉中位置完全居中，两边沿无任何卷曲。播放10khz测试带，尽量使左右声道电平最大化。深度和倾角调整本应该是用磁头量规来做的，没有也没办法。

3，调整右下角倾角螺丝，使左右声道电平尽量相同，且电平最大。

4,调整左下角方位角螺丝，使左右声道电平最大化，且相位相同。

5，反复重复234。播放多频点测试带，确保各频点间电平误差小于10mv。如12khz高频电平偏低较多，说明倾角和深度还是不对，继续重复234直至电平最大化。注意不同频点测试必须要用同一盘多频点测试磁带，不可用两盘不同频率的测试带，电平误差太多，国产带也不建议。

6，装上副压带轮，用tdk  ad或sa以上的新空白带实时录放10khz正弦波，调整副压带轮螺丝，直至回放电平最大化，并且左右声道相位一致。

7，镜带确认磁带在副压带轮及副轮导带叉上位置是否居中。

8,再次播放方位角测试带，微调校正方位角。倾角和深度不要再动了。

大致步骤就是这样，剩下的就是细心和耐心，祝你好运！

活在生活

键盘侠真多，惹不起

slquan

ballcar 发表于 2019-1-15 18:17
126mv是6.3KHz的-10DB标准输出值，还是你的机器输出值？我是把机器电路板上的放音电平调节电阻左右声道都调到最低的，我觉得这样才可以看的出磁头方位角造成的左右声道的区别，是吗？

“把机器电路板上的放音电平调节电阻左右声道都调到最低”

—— 感觉这一步你调错了。电阻都调到最低，LR输出电平就一致了吗？不见得啊~~~

ballcar

slquan 发表于 2019-1-18 08:24
“把机器电路板上的放音电平调节电阻左右声道都调到最低”

—— 感觉这一步你调错了。电阻都调到最低 ...

对啊，尽量减少这个电阻带来的差别啊 才好看出磁头不正造成的差别啊，我也不知想的对不对，没经验啊 难道说这个放音电平调节电阻旋转时，高频和低频的电平变化量不同 ？

jazzyoung

ballcar 发表于 2019-1-18 13:37
对啊，尽量减少这个电阻带来的差别啊 才好看出磁头不正造成的差别啊，我也不知想的对不对，没经验啊 难道 ...

回放电平先用315hz0db带或杜比测试带校正，否则你磁头调不好的。调完磁头后还要再做一次回放电平校正。

ballcar

jazzyoung 发表于 2019-1-18 00:33
测试带准备好后还要有示波器，这可以用电脑软件代替。大致步骤如下，但所有步骤都需要反复调试，因为这 ...

你讲的这个频点间差别10mv内，这给了我一个目标啊 ，继续努力 …在次感谢 谢谢指教

jazzyoung

ballcar 发表于 2019-1-18 13:52
你讲的这个频点间差别10mv内，这给了我一个目标啊 ，继续努力 …在次感谢 谢谢指教

这是用-20db测试带的标准，推荐用284n，5频点测试带。

ballcar

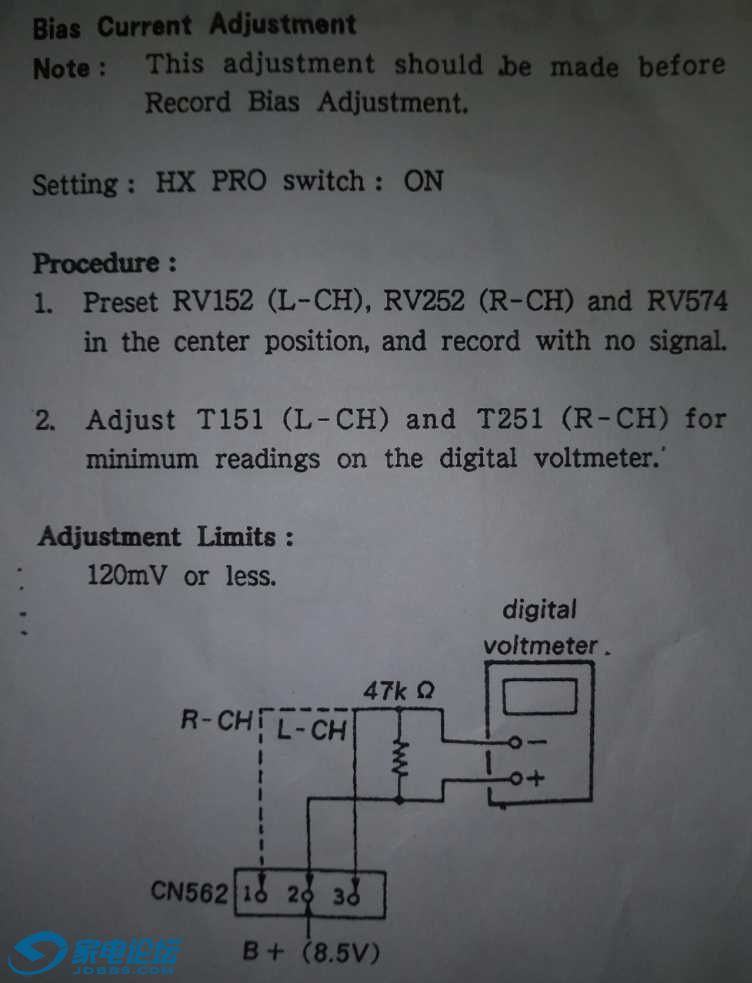

还请问手册中，对录音偏磁电流调整部份的电路图中第二针脚处有个“B+8.5v”的意思是这个地方加8.5v的直流还是交流电压?哪负极端是接在机壳上？(这个机器的输出端
地线和机壳是通路)      或者还是别的什么意思？
