D6不带C，驱动板没坏！看来2019是我的幸运年！

秦皇岛小张

    经过这两天坛友的指点，再结合电路图分析，我心里认为可能需要先恢复断掉的飞线，再测试问题是出在哪里。
   昨天上午把D6电路图打印出来了，方便修机器对照观看。
   下午和晚间动手恢复断掉的飞线。有电路图在手里，相对简单。从图上看看某条颜色的线从哪里来，通向哪里，处理好线头，焊上既可。
   但是断头线有点多，估计十几条。有的是我碰断的，有的打开就是断的，估计上家没搞好吧。
   逐一恢复完毕，然后心想通电试试，测测驱动板各处电压与图纸标示差在哪里，大概确定检修范围。
  因为有一位老友指出，让我拆下驱动板，刮开覆盖物研究一下哪里损坏，我就想按这个指点试试。

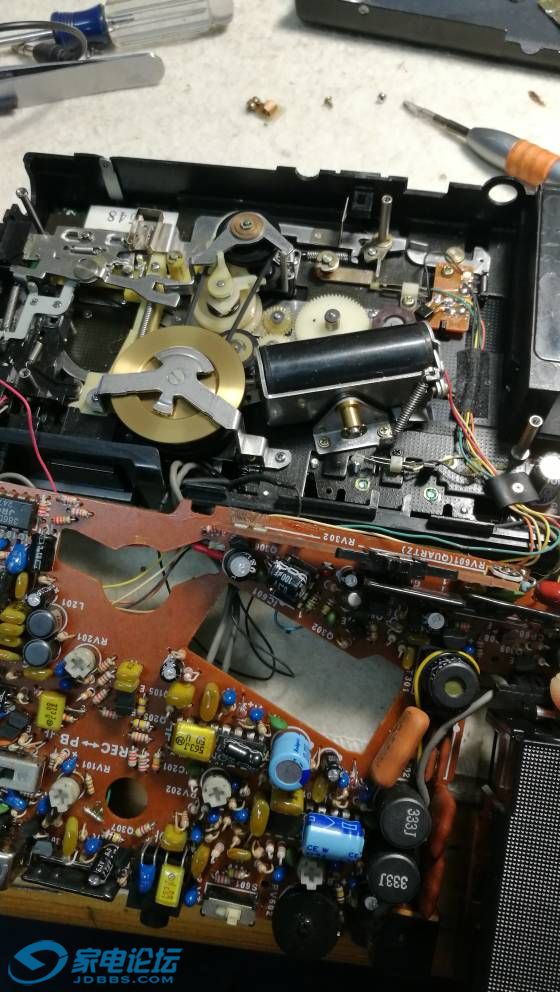

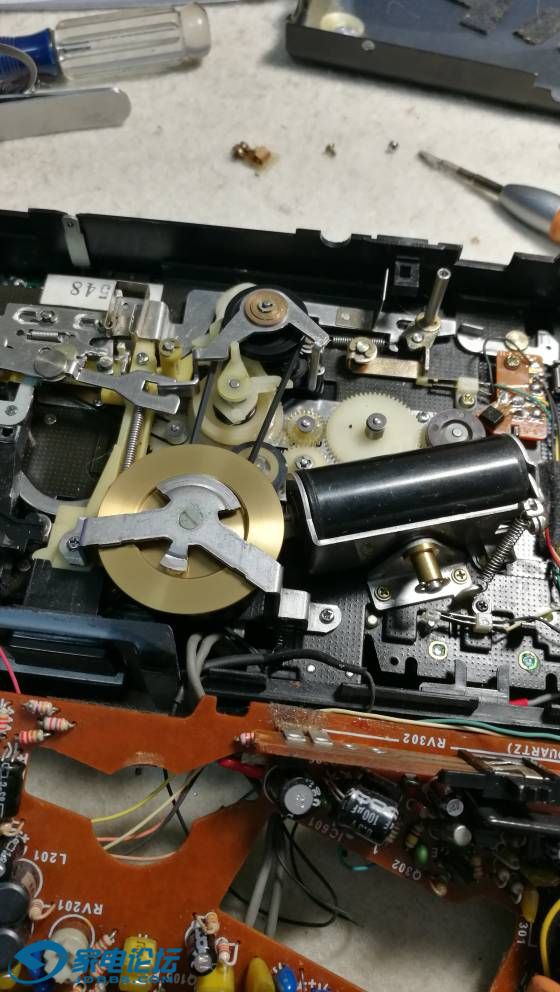

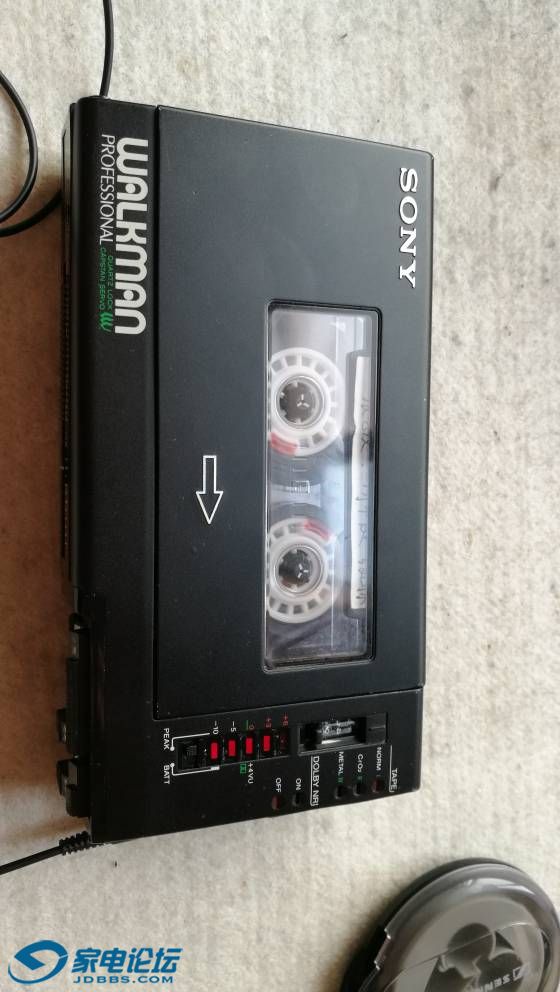

  结果，装入电池，按下播放键，惊喜来了：机器电机带动飞轮转了！赶紧装入磁带，插上小喇叭，出声音了！但速度略慢一丢丢，在电路图上找到控制速度的电位器，轻轻一调，速度有变化，驱动模块没问题！装入测速带，调整速度为标准值，放入歌曲磁带，播放——声音就是那么漂亮！
   原来电机没坏，驱动板没坏，估计是有一些飞线断了，使驱动电路没有正常工作，造成和驱动电路损坏的一样的故障。
   这样一来，就不必再打造D6C驱动板代换了。
  手里没有那种黑色绒布胶贴，用双面胶先贴住凑合吧。
   看来2019是我的幸运年，也祝大家好运多多，玩机快乐！

秦皇岛小张

交易区新帖推荐

机器声音真是不错！

戴晓萍266488

秦始皇，这个机子现在不流行了，都用苹果X了，送给我吧，我送你十斤苹果

feelnianhua

点赞

chenyuntulip

戴晓萍266488 发表于 2019-1-12 08:49
秦始皇，这个机子现在不流行了，都用苹果X了，送给我吧，我送你十斤苹果

送苹果x还是送苹果？送十斤苹果x我跟你换 哈哈

haishui100

交易区新帖推荐

知道了，继续

xby777

我用可以砂和你换？

秦皇岛小张

戴晓萍266488 发表于 2019-1-12 08:49
秦始皇，这个机子现在不流行了，都用苹果X了，送给我吧，我送你十斤苹果

秦始皇是谁？不是在西安地下睡着呢么？

秦皇岛小张

xby777 发表于 2019-1-12 10:25
我用可以砂和你换？

前辈啥意思？

秦皇岛小张

chenyuntulip 发表于 2019-1-12 09:02
送苹果x还是送苹果？送十斤苹果x我跟你换 哈哈

果粉？

rufengruyu163

不错，会动手的真好！

xby777

秦皇岛小张 发表于 2019-1-12 10:48
前辈啥意思？

偶看到有坏淫要用苹果换你的小鸡鸡，我就在寻思着我有啥可以和你换的。
是啥，不是砂

戴晓萍266488

秦皇岛小张 发表于 2019-1-12 10:47
秦始皇是谁？不是在西安地下睡着呢么？

看到你的名字就想到秦始皇对了，谢谢你啊，机子昨天收到了，晚上摸到凌晨四点，WM10回来我又自己一个一个焊点的查，其中有个焊点碰一下有反应，再碰一下又没反应，不由大喜，赶紧补焊了一下，又把电池仓的接触片加长了一点，目前好了，哈哈，声音和20差不多，蛮通透的，WM-F30也是不死心，继续研究，目前也基本已经能正常播放，不过压带轮要换了，一抖一抖的，弄了半天不知道怎么卸下来，看着不圆，就用砂纸慢慢打磨，半个小时以后感觉好了很多，今天还在继续打磨，颤音基本快没了，不过收音只有底噪，这个没本事弄了，不知道是制式还是排线还是电容，无线电这块不懂，WM506还是不通电，先找了个109的皮带自己研究了半天才想到一个绕皮带的方法，后来证明是对的，有个电容底座都烂了，就拔下来清理一下用耳机线焊了上去，机子已经通电了，播放快进快退功能全部好了，但是只有底噪，估计还是电容什么的要换了，继续研究，哈哈，最享受的就是把一个没用的机器弄好的过程，，，

戴晓萍266488

xby777 发表于 2019-1-12 11:00
偶看到有坏淫要用苹果换你的小鸡鸡，我就在寻思着我有啥可以和你换的。
是啥，不是砂

我来啦，十斤苹果换你的双头怪，我海淘了一个，也快到家了，哈哈，

秦皇岛小张

rufengruyu163 发表于 2019-1-12 10:48
不错，会动手的真好！

乐趣就在动手的时候，修完了听的时候吧，更多的是享受成功的乐趣而非音乐本身。
