松下ST-500收音头，得修

shadoweyes

今天闲鱼买了台松下T标收音头，结果卖家说老机器没有立体声+搜台不停，以为我知道，没有说，我试了才说。哎，100块，懒得退货了。
正好动手玩玩。
先上图，初步估计是鉴频中周的问题（前几天根据司马老师的帖子，换了三台收录机的鉴频中周，都修好了）

shadoweyes

交易区新帖推荐

先上Datasheet

shadoweyes

shadoweyes

FM功能的切换按钮，按了没反应，既不显示出mono，也不显示出stereo，一开始还怀疑这个轻触开关坏，检查后排除了

shadoweyes

FM功能的切换按钮，按了没反应，既不显示出mono，也不显示出stereo，一开始还怀疑这个轻触开关坏，检查后排除了

shadoweyes

交易区新帖推荐

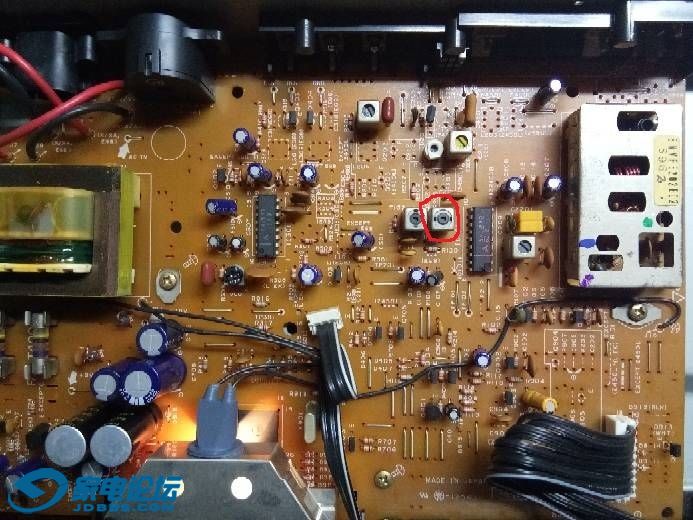

[img]手头没有合适的鉴频中周，先死马当活马医了，直接调整鉴频中周T101，逆时针350度左右，问题都解决了。。汗，还想着去收点坏的机器拆中周来用。

目前情况是，自动搜台能停了，立体声灯亮了，立体声也有了。但是还有瑕疵，低频段比如87.9MHz，声音很好，既没有杂音也没有干扰（就是拉了根70cm的电线做天线），但是，高频段，比如上海的强台103.7MHz，信号很好，但是杂音多，声音倒是没有走调。

不知道是什么情况，请教坛友一下。
另外咨询下大家，大家一般去哪里买好的鉴频中周啊？

我原来找中周是去找收音机功能好的磁带随身听电路板拆下来用。一来觉得随身听的电路板小，中周不容易损坏，二来这些随身听的元件比一般国产的收音机或者收录机的要好一些。

1990yunchen

最佩服会修机器的人

司马信

如果你对收音头感兴趣，应该做一条正规的天线。可以在网上搜一下“半波振子FM天线”，很简单的。

shadoweyes

司马信 发表于 2018-12-31 18:45
如果你对收音头感兴趣，应该做一条正规的天线。可以在网上搜一下“半波振子FM天线”，很简单的。

是的，已经百度好了，明天准备材料去

shadoweyes

想找个鉴频中周不容易，找了个组合音响的板子，居然没有这东东，直接一个10.7的原件（不知道是不是叫做滤波器，红色框）

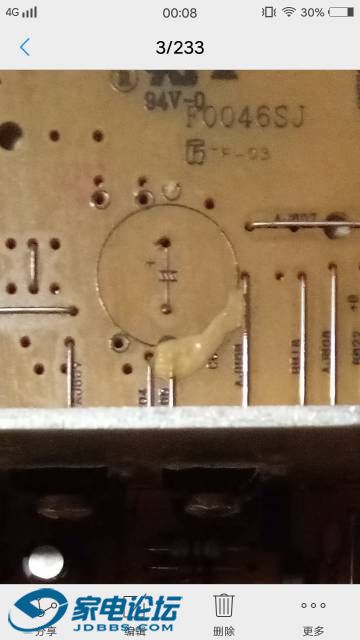

请教一下，蓝色框是什么元件符号啊？
基础知识得去学学，好多元件不认识，就靠二十年前看的几本书

shadoweyes

附图一张

shadoweyes

有点像电容，但是不是普通电容的符号

司马信

shadoweyes 发表于 2019-1-1 00:08
有点像电容，但是不是普通电容的符号

电解电容，有正负脚之分。

司马信

如果真对收音头感兴趣，这样档次的机器，一两台拿来练手就足够了。可以往上找高级些的机器了。

shadoweyes

司马信 发表于 2018-12-31 18:45
如果你对收音头感兴趣，应该做一条正规的天线。可以在网上搜一下“半波振子FM天线”，很简单的。

司马老师，我做了个这样的天线了，但是呢，感觉没效果啊。

而且还有个现象，就是信号接到收音头的时候，屏蔽线地线不接的话，效果更好没有杂音呢，是不是哪里出了问题了

1.没有巴伦，用闭路线绕圈了5圈直径10多公分。
2.馈线也用的闭路线，上面标示的是50欧的线
