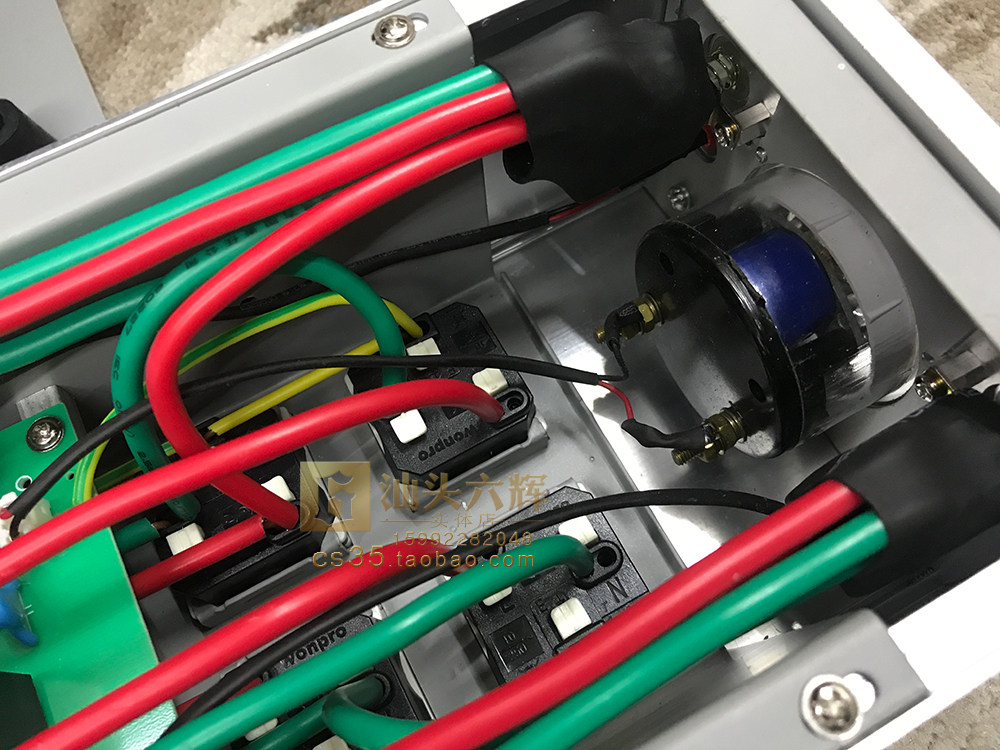

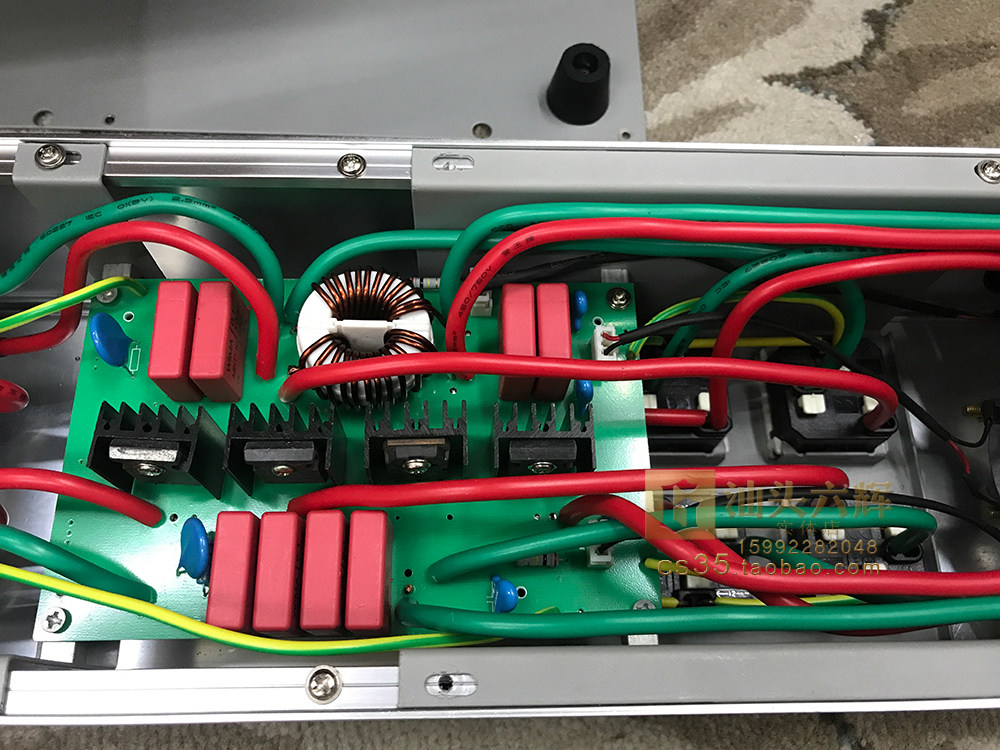

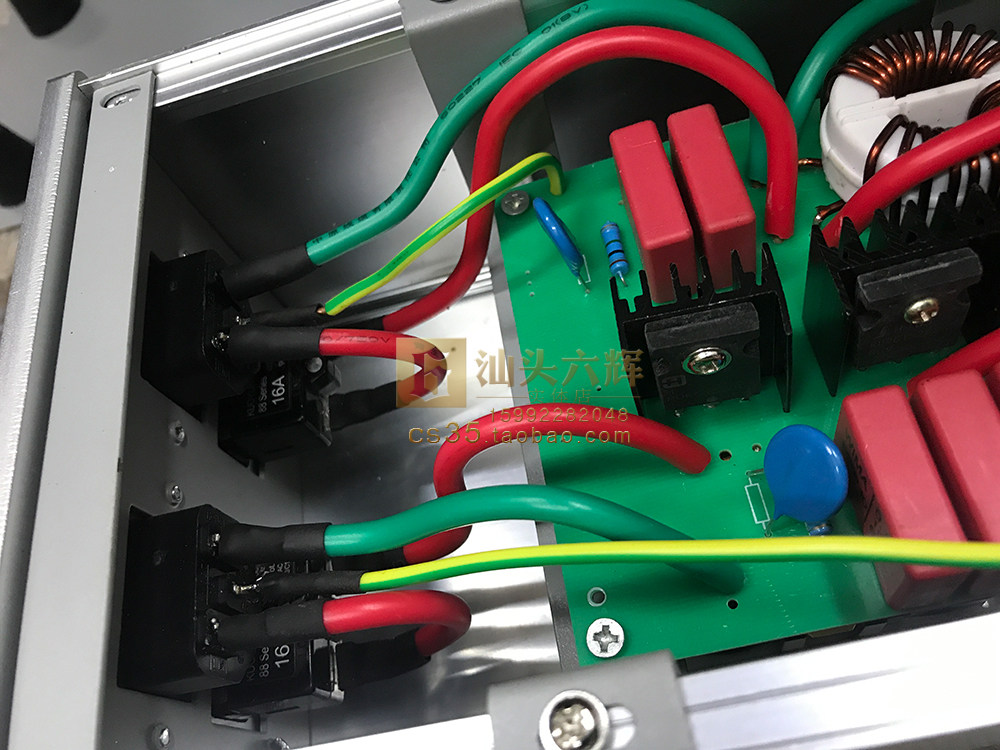

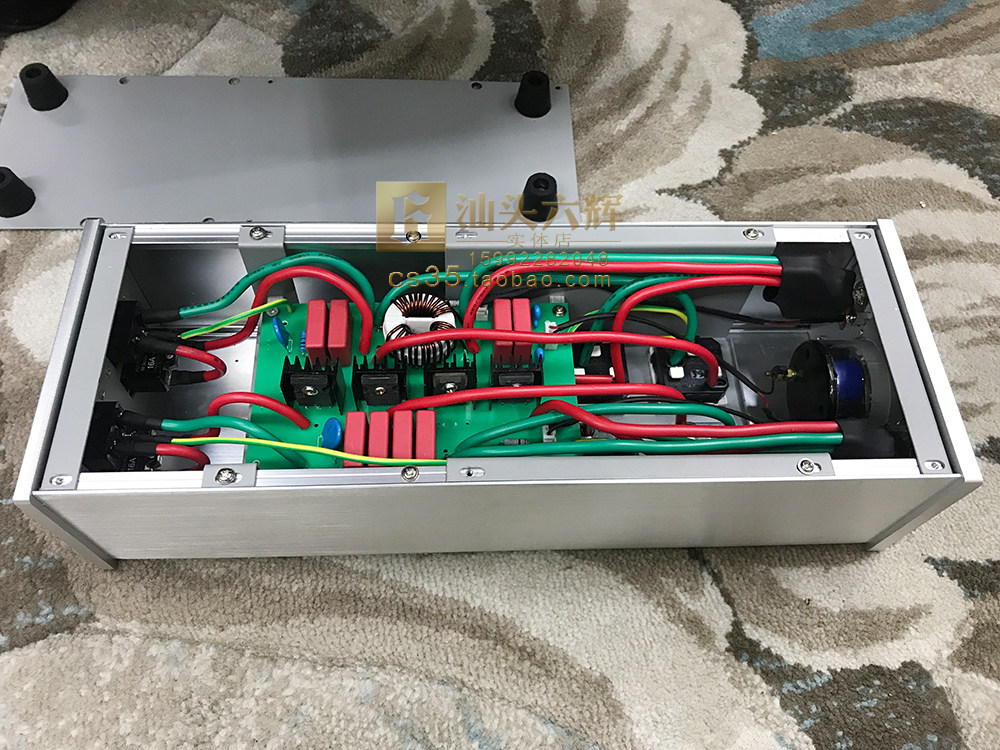

争先3500型滤波器内部解剖图

汕头六辉



潮烧王

交易区新帖推荐

谢谢分享，懂的技术上很简单
滤波器有关指标的计算

通过将产品的发射频谱与相关的电磁兼容标准比较，可以估算用滤波器控制发射所需要的衰减量。对于抗扰性控制，可以通过比较外部电噪声（通常取自有关的电磁兼容抗扰度标准）与产品电子线路的敏感性以及干扰期间希望达到的性能等级来估算一个粗略值。



当明确知道一个产品实际的发射或敏感性能时，就可采取精确的计算而不去进行估测。不过，如果不是在一个可控的50Ω阻抗环境中工作，在购买滤波器时，厂家提供的产品指标是靠不住的。



阻抗问题

滤波器的工作原理是在射频电磁波的传输路径上形成很大的特性阻抗不连续，将射频电磁波中的大部分能量反射回源处。大多数滤波器的性能是在源和负载阻抗均为50的条件下测得的，这使我们直接联想到极为重要的一点，这就是滤波器的性能在实际情况下不可能达到最佳。



考察一个典型的电源线滤波器，它安装在交流电源线与作为电子产品直流电源的交-直流变换器之间。白天，交流电源的阻抗在2～2kΩ间变化，取决于与它连接的负载以及所关心的频率。连接到电子设备的电源线的特征阻抗大约在150Ω，当整流器在电源波形的尖峰附近导通时，相当于短路，而在其它时间，相当于开路。



滤波器参数是在50Ω的源和负载阻抗的测试环境下获得的，因为大多数射频测试设备采用50Ω的源、负载及电缆。这种方法获得的滤波器性能参数是最优化的，同时也是最具有误导性的。



因为滤波器由电感和电容组成的，因此这是一个谐振电路。其性能和谐振主要取决于源端及负载端的阻抗。事实上，一只价格昂贵且50/50性能优秀的滤波器可能在实际中的性能还不如一只价格较低且50/50性能较差的滤波器好。



电源线滤波器

图1给出的单级电源线滤波器对源和负载的阻抗都很敏感，当工作在实际的源和负载阻抗条件下时，很容易产生增益，而不是衰减。这种增益通常出现在150kHz～10MHz 的频率范围内，幅度可以达到10 ～ 20dB。因此，在产品上安装一个不合适的滤波器后，可能会增加发射强度和/或使敏感性变得更糟。
图1 典型的单级电源线滤波器



图2所示的两级或更多级的滤波器，可以使内部接点保持在相对稳定的阻抗上，因此对负载及源的阻抗依赖不是很大，可以提供接近50/50指标的性能。当然，这些滤波器体积更大，价格更高。




图2 典型的两级电源线滤波器



为了解决阻抗问题，最好是购买生产厂家同时标明了在“匹配”的50/50测试系统中的指标和在“失配”条件下的指标的产品。失配的数据是在源阻抗为0.1，负载阻抗为100的条件下，和相反的条件下，测得的。一个窍门是用所有这些曲线中的最坏情况形成一条衰减曲线图，并将其作为滤波器的技术指标。



图3表示的是该过程的一个

示例。当采用这种方法来选择滤波器以满足产品的预期目的时，滤波器的性能通常能够达到希望的效果，甚至更好一些。



图3 根据厂商数据绘制的可靠的滤波器衰减图
