lgoled电视校色心得

sunjia0738

      c7玩到现在差不多准备毕业了，这机器好玩就好玩在可以调的东西比较多，色彩管理功能也比较全。一直手痒，这两天自己租了校色机倒腾了一下，基本可以毕业了，坐等次时代电视标准了。写点lg机器校色的心得，算不
      得教程，可以参考，内容难免有纰漏，欢迎讨论，这才是玩机嘛。
      准备工作：1.较色仪，自己租的i1 display，应该都大同小异，淘宝很多。2.笔记本电脑和软件，去下个新版的hcfr最新版的，已经支持lgoled了。3.电视随便放个片子预热个把小时。4.黑白纯色图三原色三辅色图，插电视上。
      流程：1.笔记本接上较色仪，装好官方驱动，打开hcfr软件。使用中未碰到驱动问题，hcfr直接识别i1display。

            2.新建文档  选择校色仪选择显示器类型测量参数里改成20段白平衡

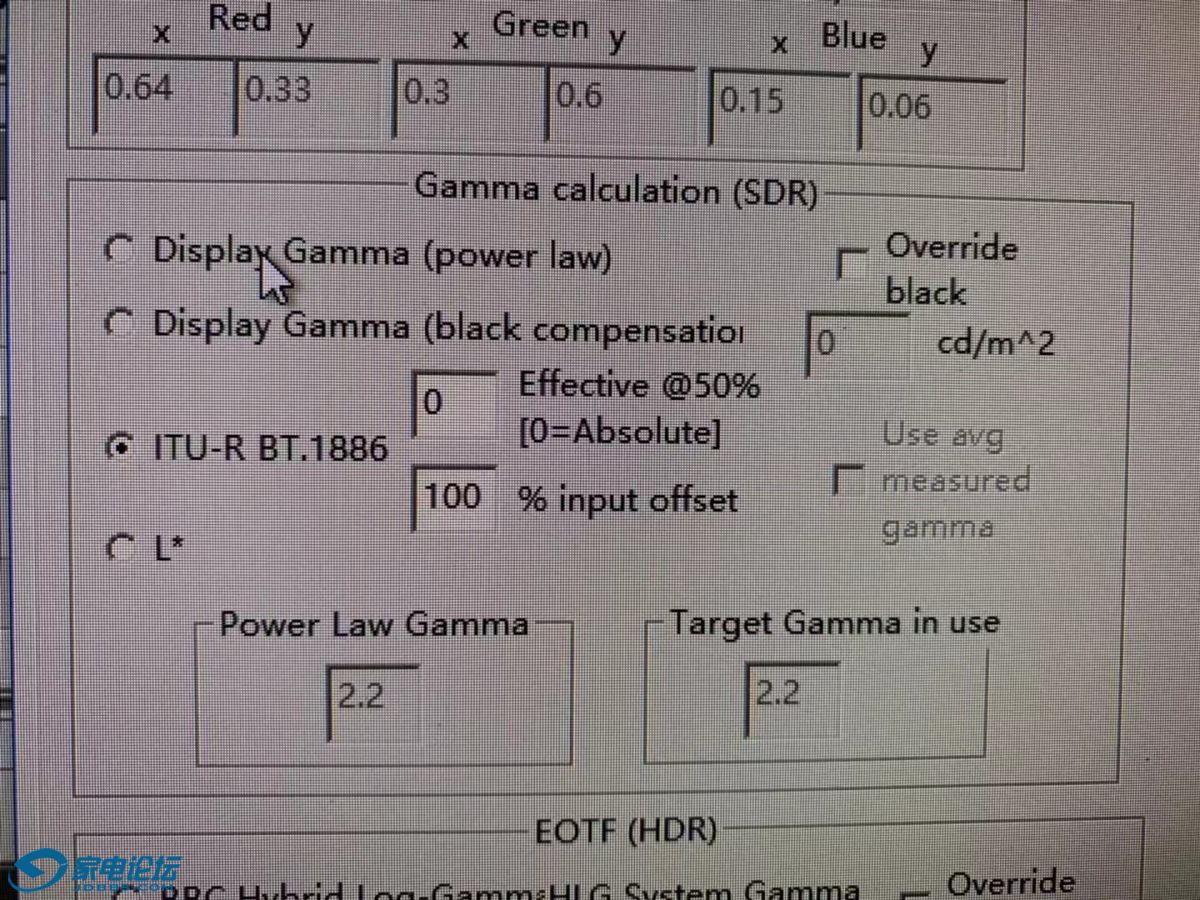

            3.高级设置参数里选择自己想要的参数包括色域，gamma值，黑位环境光补正之类的。
            这里自己只是简单的调了一套gamma2.2 1886一套白天用一套晚上关灯用，其他基本默认没动。色域上试了下hdtv709和uhdtv709in2020，貌似没什么大区别，肉眼看反正更建议用709in2020吧。
            4.之后流程把家里弄得尽量暗，以便得到好的校色效果，模式的话一共四套模式可以调影院模式，特艺模式，isf专家模式亮室暗室。默认参数除了gamma设置不同并没啥区别，自己随意选取就行。用hivi测试片或者论坛里
             其他啥测试视频设置好亮度和对比度。不高兴弄或者不会弄的话就默认或者用rtings的建议设置也可以。味精全关，gamma按照自己的校准目标设置。oled亮度是个很影响校色过程的因素，因为有abl，开高了亮度色温很不
             稳定，这里建议按照100尼特为标准，在我的机器上大约15格左右。然后就是摆放校色仪，电视进入白平衡设置，模式选内，可以启用电视内置灰阶图，然后大概20段白平衡的亮度5~10~15左右的灰阶图肉眼看一下屏幕的
            均匀度，这样比较看的清，尽量避开竖条明显的地方找大面积均匀区域摆放，我是放在略微偏上一点，因为人脸基本偏上点，也可以参考其他教程放中间，影响应该都是比较轻微的。

            5.摆放完成之后看电脑，检查一下电脑上的设置，左边选择灰阶选项，点绿色三角读取参数。

            先打开纯白图片，测试下最大亮度值，看是否稳定，不稳定的话再放电片子啥的热会机，或者降低点亮度再观察。然后电视上打开白平衡，打开内置白平衡图，选择2点白平衡，这里有高低两个，应该是分别对应ire30和80,按
             照读取的数据调节下面红绿蓝增益，此处摸索一下，通过加减达到红绿蓝都100%
             这里有个要注意的是红色，在我的机器上2点白平衡即使加1点红色也会导致亮部红色溢出，不知是面板特性还是个体差异，调完后自己放下hivi测试片的亮部灰阶图肉眼确认一下。·其实摸索一下很简单，数据是实时的，变动也
             比较线性。完成后软件上点停止读取。

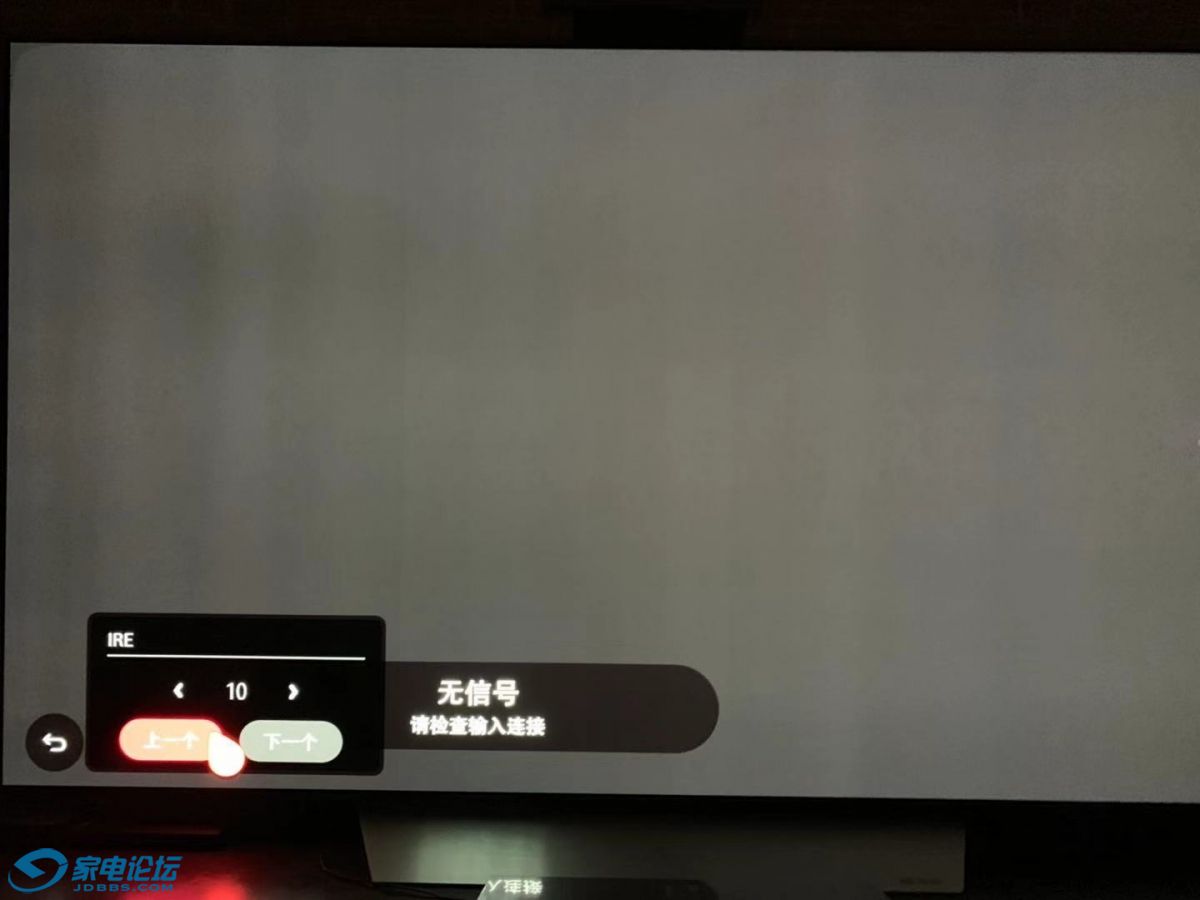

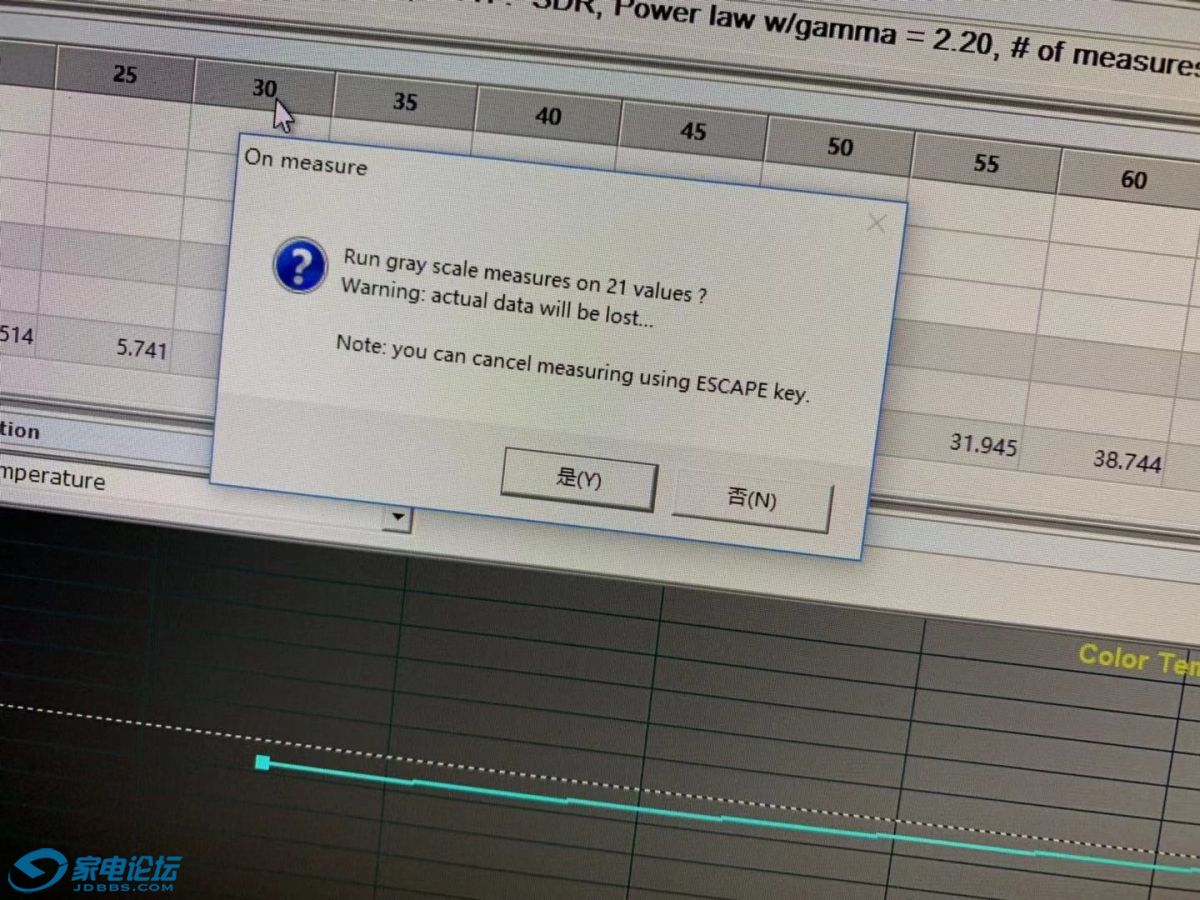

            6.接下来看电脑，点击读取20段灰阶的图标，在绿色三角形左边选项栏第一个。0就用黑色图片之后的ire5~100就用电视机白平衡选项里，选模式“内”，然后ire5开始一档一档加，让较色仪读取。每次读取完成需要自己手动在电
             脑上点击下一张灰阶图。 这个是默认专家模式结果。gamma不平，暗部偏暗，白平衡有些此起彼伏，色温偏高。
             前面2点白平衡调好，数据也不是太难看。
            7.接下来就是逐项调整20点白平衡，和之前调整2点白平衡一样，调整红绿蓝参数达到100%，亮度可以微调gamma。比如调节ire5时可以点击软件中ire5那列，然后点击绿色按钮读取
            参数，此时电视上也调到ire5，看着数据调，先调红绿蓝，再动亮度，互相会影响，自己摸索一下，很快会掌握规律。gamma先不用完全调整到目标点，尽量让gamma平就行了。全部
            调完，再重新测试一遍全部灰阶参数，然后重新再微调一遍。之后再测一次基本只要微调下个别灰阶就完成了。此处操作自认比较傻瓜，有点费事，应该有更简便的方法，目前没探索出
            来，欢迎老师傅指教。
             校准灰阶差不多类似这样反正只要有耐心，基本能调到很完美，完美到我怀疑i1display这玩意儿的精度。

             8.校准颜色。
              和调灰阶流程基本雷同，先准备好先前的6张颜色图片，软件上按绿色三角左边第三个按钮，分别读取图片参数
              然后打开电视机颜色管理系统，一个一个颜色调，先调亮度加减看看偏差值到最小，然后再调节色调和饱和度，必须反复调几次，因为颜色会互相影响直到调无可调，偏差值又是最小。注意的是这里的图片
              一定要放小窗，不能用全屏实测全屏尤其是黄色偏差巨大，尤其是亮度。估计还是abl的锅。
              9.差不多就搞定了，最后跑一下全部灰阶颜色检验一下，因为找不到24色块，跑不了colorcheck，算了，以后想到啥再补充。反正调完基本woled极致就这样了，这面板的优缺点你在调的过程中就会感觉到了。新版hcfr感觉对这个面板应该
              是有补偿的，反正肉眼看暗部和白平衡我感觉有补偿，也有可能幻觉，反正毕业了不纠结了。以上内容写的随意，有纰漏勿喷，也欢迎讨论。

e-hello

好家伙，太复杂了。。。

黄金招财猫

辛苦

yutfj

你太牛逼了，看得我脑瓜疼啊，脑瓜疼......

chncwk

色块调完后不用再跑一次白平衡吗？

sunjia0738

chncwk 发表于 2018-12-2 00:51
色块调完后不用再跑一次白平衡吗？

调完全部重跑一遍，调到调无可调就可以圆满了。微调个一两次差不多了，后面基本都是亮度波动和校色仪读取精度造成的小偏差。

michaelr

佩服钻研精神

优优好好

有调试前和调试后的画面对比吗

chncwk

优优好好 发表于 2018-12-2 09:08
有调试前和调试后的画面对比吗

看楼主以前的帖子，屏射结果应该都差不多。
这是更专业人士校色后的屏射：https://www.jdbbs.com/thread-8464525-1-1.html

sunjia0738

优优好好 发表于 2018-12-2 09:08
有调试前和调试后的画面对比吗

屏摄你能看出区别，但看不出实际效果。

勾魄

我在用b7p，只有一个模式下暗部细节是较为完整的，其他都是死黑，那就是：isf专家 暗室 模式
这个模式下，展示一个黑色纯背景，不是纯黑，而是纯灰，里面有各种条纹，就是灰色不均匀，看上去是模仿等离子的纯灰背景，以获取最大可能性的暗部细节表现力。我只用这个模式。
对于为什么此时灰色背景有不均匀条块条纹，表示不解，能做到均匀一致就满意了。

sunjia0738

勾魄 发表于 2018-12-2 09:49
我在用b7p，只有一个模式下暗部细节是较为完整的，其他都是死黑，那就是：isf专家 暗室 模式
这个模式下， ...

用测试片测一下吧，灰阶是妥妥不丢的，暗室应该比亮室暗很多吧？暗部反而好？检查下设置吧。

chncwk

勾魄 发表于 2018-12-2 09:49
我在用b7p，只有一个模式下暗部细节是较为完整的，其他都是死黑，那就是：isf专家 暗室 模式
这个模式下， ...

OLED的灰底有竖条的问题，不是一例两例了。
http://bbs.a9vg.com/thread-5311300-1-1.html
https://www.zhihu.com/question/67139554

有些自定义模式下，提高黑电平、降低伽马应该能看清暗部细节，只是画面对比度就没有那么夸张了，画面变得像液晶。

sunjia0738

chncwk 发表于 2018-12-2 13:08
OLED的灰底有竖条的问题，不是一例两例了。
http://bbs.a9vg.com/thread-5311300-1-1.html
https://www ...

sdr下总共就这么点灰阶，有20点白平衡的话暗部细节完全可以拉回来，不用动黑电平。竖条我感觉还是亮度控制精度问题。

蓝翎

较色仪还是不错的
