哪位大神能发一下磁头量规的照片吗

N97係 · 发表于 2018-10-9 23:49

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

只听说过，没有见过，有大神能发一下并介绍其工作原理吗

eszqsx2 · 发表于 2018-10-10 08:37

交易区新帖推荐

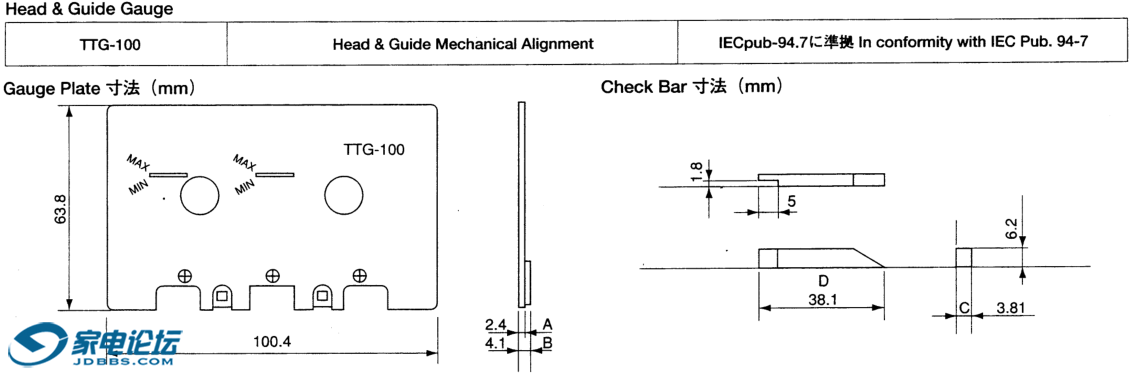

磁头量规的照片

slquan · 发表于 2018-10-10 11:21

本帖最后由 slquan 于 2018-10-16 08:44 编辑

看图说话：
所谓的量规，其实就是一个以硬质材料加工制作的一个带盒和磁带模具（估计旁边那个长条测量小块的宽度就是磁带的标准宽度），以此模拟磁带在走带面上的实际路径和位置，藉此调整主副压带轮和磁头导带叉位置的工具。

各位大侠看看是否有说错和遗漏的~~~

suline · 发表于 2018-10-10 12:42

slquan 发表于 2018-10-10 11:21
看图说话：
所谓的量规，其实就是一个以硬质材料加工制作的一个带盒和磁带模具（估计铣剩下的中间这条脊的 ...

你还少看了校准磁头高度，突出量，倾角。。。。。

slquan · 发表于 2018-10-10 14:03

suline 发表于 2018-10-10 12:42
你还少看了校准磁头高度，突出量，倾角。。。。。

专业的来了~~~

jazzyoung · 发表于 2018-10-10 21:19

交易区新帖推荐

现在比台卡座还贵了

adfx01 · 发表于 2018-10-13 11:32

slquan · 发表于 2018-10-13 12:28

只要知道了具体尺寸，以现在数控加工泛滥的现状，委托加工一个可谓易如反掌。

哪位大侠大佬不吝提供下图纸？

suline · 发表于 2018-10-13 12:53

suline · 发表于 2018-10-13 12:55

szccm694 · 发表于 2018-10-15 22:20

这个好的，辛苦了

jazzyoung · 发表于 2018-10-15 22:32

slquan 发表于 2018-10-13 12:28
只要知道了具体尺寸，以现在数控加工泛滥的现状，委托加工一个可谓易如反掌。

哪位大侠大佬不吝提供下图 ...

兄弟可以搞个众筹啊，批量生产

wfqlqin · 发表于 2019-3-14 09:49

想加工几个造福卡友，但是尺寸不全怎么办

残照 · 发表于 2019-3-14 10:09

suline 发表于 2018-10-13 12:55

牛人，太专业了，照这尺寸打印一个也就几十元，使用还得靠经验

残照 · 发表于 2019-3-14 10:10

建模也简单，建议版主统一搞下啊
