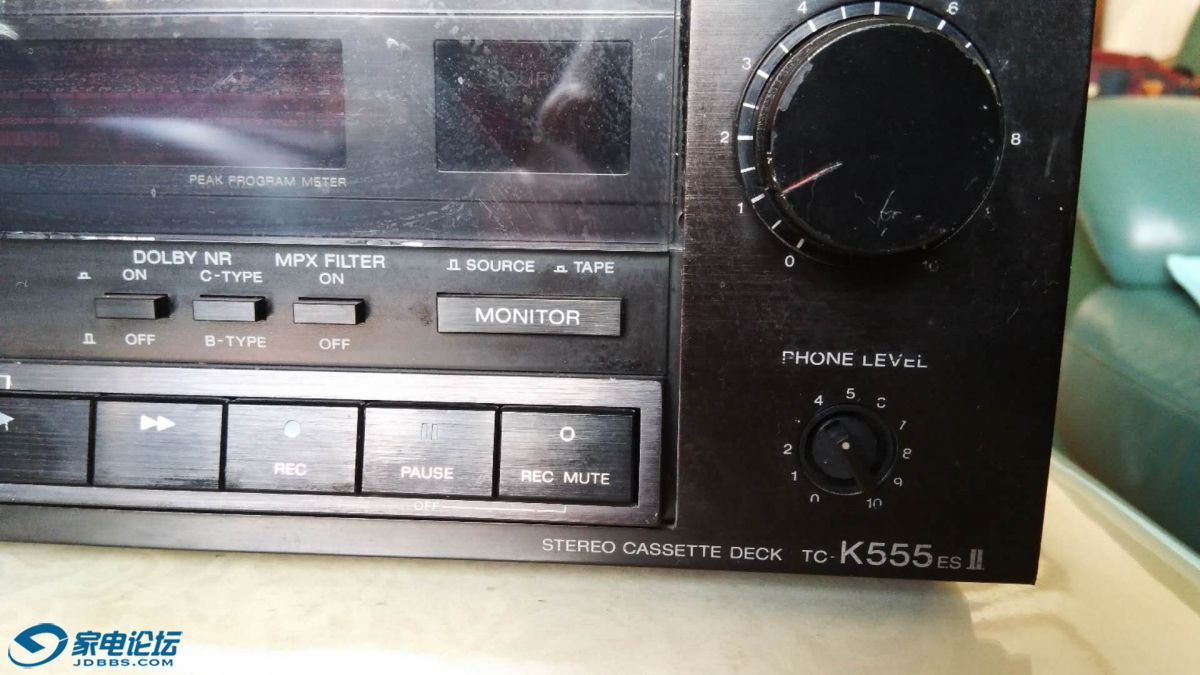

sony K555ESII 电磁阀电压

2049506214 · 发表于 2018-10-4 13:04

您需要登录才可以下载或查看，没有账号？注册

x

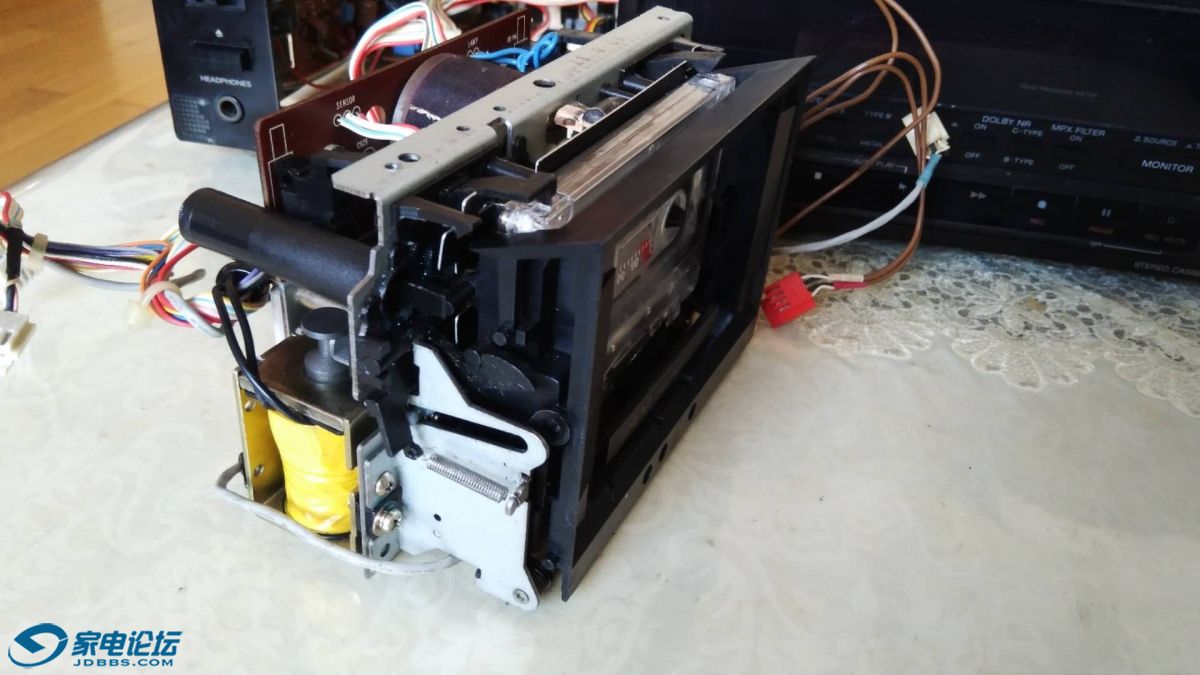

sony K555ESII 按播放键磁头有动作但加载不上去，加载磁头的电磁阀电压是4伏，不知这电压是否正确？盼指教，谢谢！


逆行鲨 · 发表于 2018-10-4 16:03

这个加载电磁铁在放音时需要有两个电压的叠加，一个启动电压31v，一个保持电压5.2v。31v的启动电压大概持续1-2秒后关断

2049506214 · 发表于 2018-10-4 16:11

逆行鲨发表于 2018-10-4 16:03
这个加载电磁铁在放音时需要有两个电压的叠加，一个启动电压31v，一个保持电压5.2v。31v的启动电压大概持续 ...

非常感谢指教；这个一直是4伏，看来是供电线路出问题了；

2049506214 · 发表于 2018-10-5 15:19

经测定有一三极管D1020be极短路，由于没有原型号管，换一其它型号的管代用，但故障依旧，没有图纸无从下手，拜托各位应怎样下手解决？

2049506214 · 发表于 2018-10-8 18:56

继续求助，哪位知道的介绍下，先谢谢了！

suline · 发表于 2018-10-8 21:48

共享个手册给你
https://share.weiyun.com/5PcgN6Z

2049506214 · 发表于 2018-10-9 10:25

suline 发表于 2018-10-8 21:48
共享个手册给你
https://share.weiyun.com/5PcgN6Z

非常感谢，已下载！
万能的论坛及热心的坛友真是无所不能！

2049506214 · 发表于 2019-2-8 15:12

逆行鲨发表于 2018-10-4 16:03
这个加载电磁铁在放音时需要有两个电压的叠加，一个启动电压31v，一个保持电压5.2v。31v的启动电压大概持续 ...

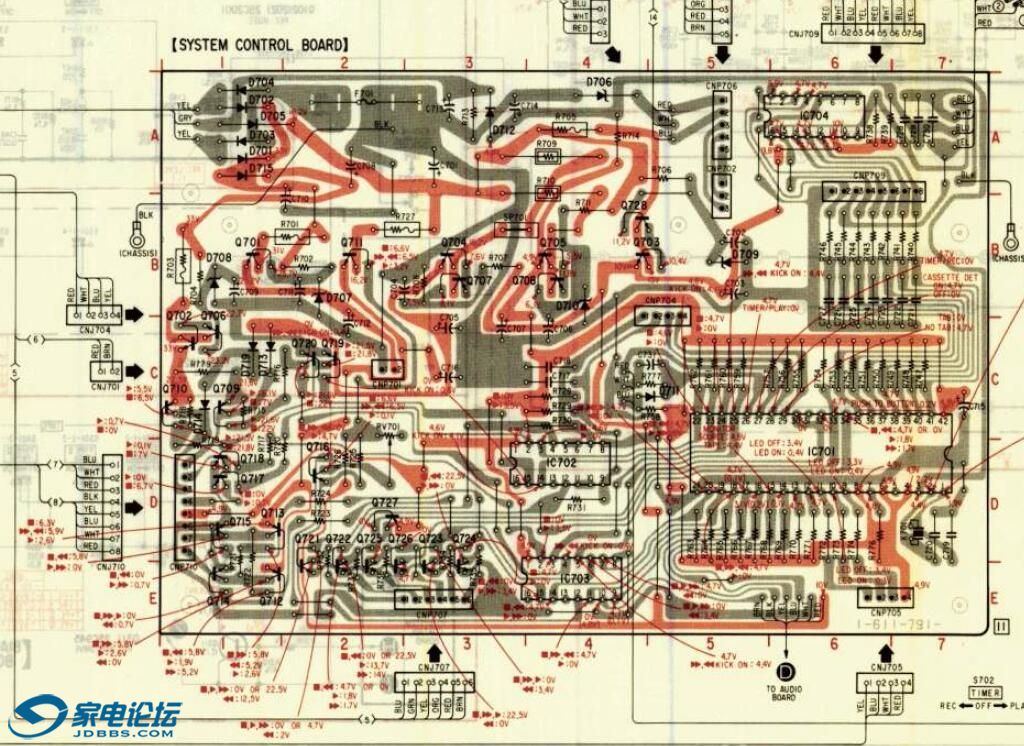

您好，您说的31伏启动电压是在哪个位置？因图纸不清楚实在找不到，只好在此请教！

2049506214 · 发表于 2019-2-17 08:45

找到了Q717原型号的三极管D1020换上，播放时磁头正常加载出声，但转速类似于快进的速度！

suline · 发表于 2019-2-17 11:06

2049506214 发表于 2019-2-17 08:45
找到了Q717原型号的三极管D1020换上，播放时磁头正常加载出声，但转速类似于快进的速度！

直驱板出问题了

2049506214 · 发表于 2019-2-17 11:26

suline 发表于 2019-2-17 11:06
直驱板出问题了

帮忙详细说说？

suline · 发表于 2019-2-17 11:56

本帖最后由 suline 于 2019-2-17 11:57 编辑

转速失控，先检查的fg转速反馈信号正不正常，要用示波器看波形
不过你先检查压带轮有没有上升压到主轴

2049506214 · 发表于 2019-2-17 14:02

压带轮上升压到主轴，播放时的声音是快速放音的声音；没有示波器所以没法看波形！

2049506214 · 发表于 2019-2-18 17:17

经过各位朋友的指点已经解决部分问题，在非常感谢各位？现在是按播放键压带轮上升但没有接触到两个主轴，磁头加载，转速快，声音类似于快速检索时的声音；继续请教！

suline · 发表于 2019-2-18 17:29

是不是第一步没有吸合到底
