粗制滥造的diy镜带

hvdanger

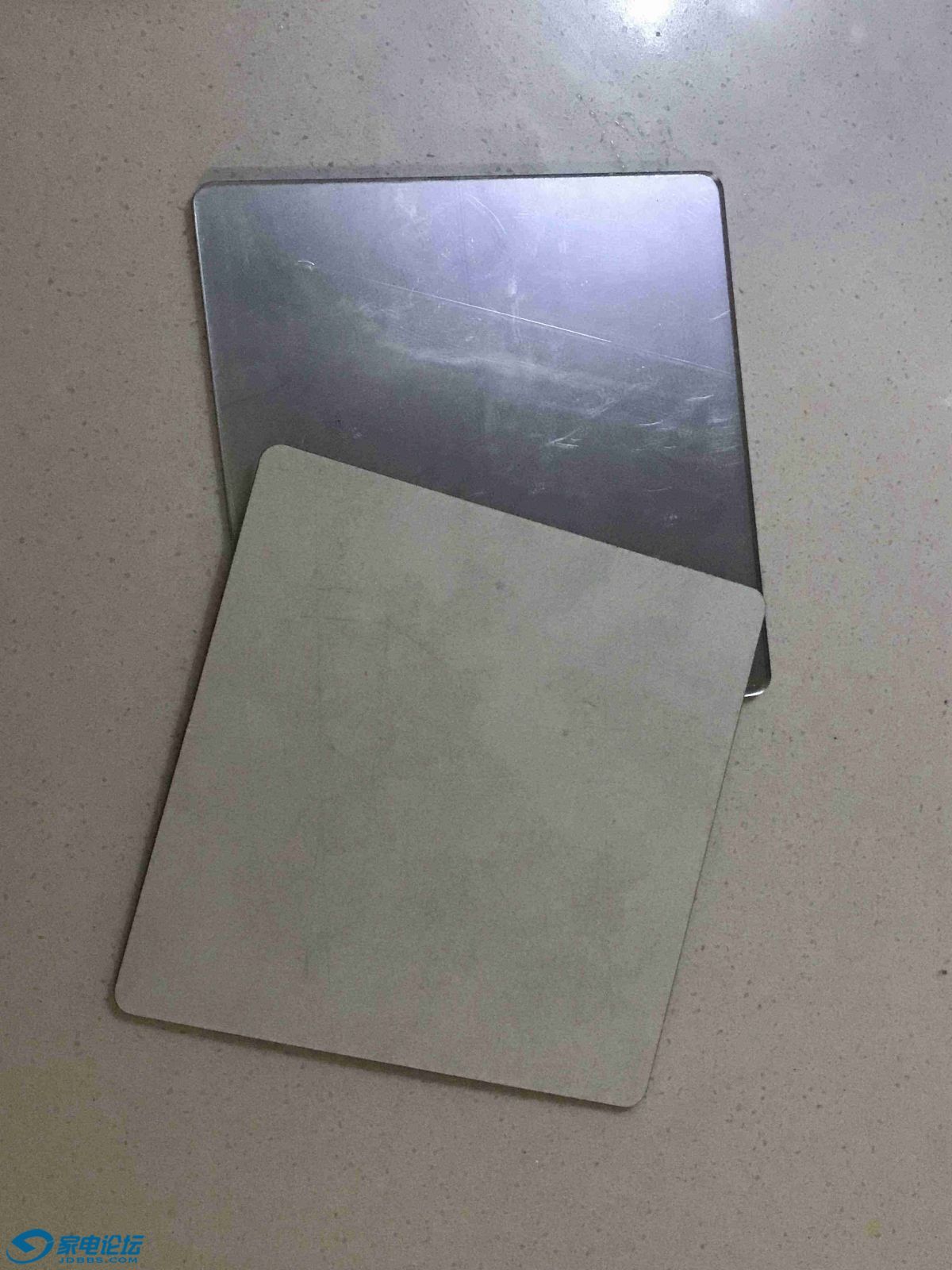

买不起，只好自己做了....分享一下自己做的过程。1.准备PC软镜，某宝到处都是，几块钱一小片很便宜，注意镜面贴了一层膜先不要撕开，等最后做好了再撕开。

2.用刀片划出大约10mm*62mm的小长方形，然后沿着线掰断，薄一点的可以直接用剪刀剪开

3.主角登场... maxell的入门级 做坏了也不用担心

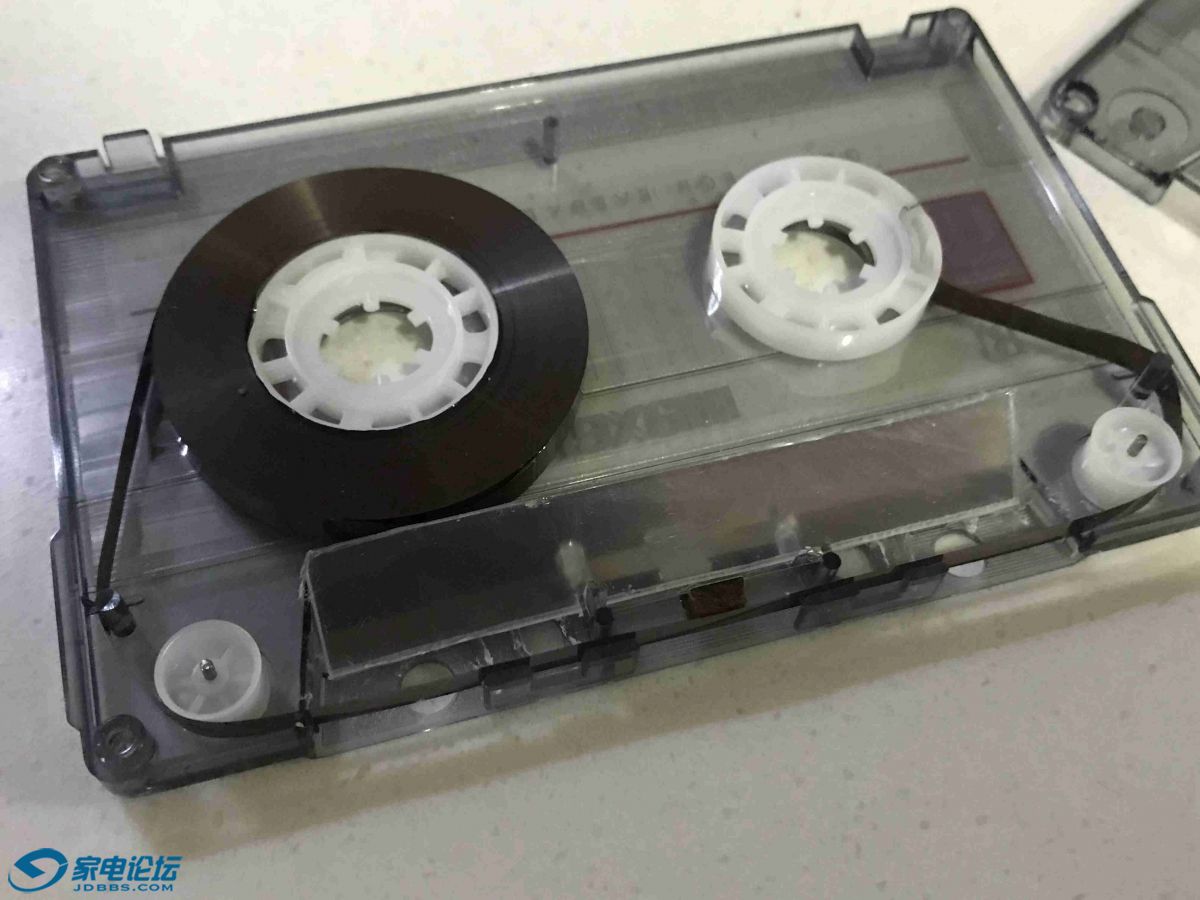

4.拆拆拆 小零件要一个不剩的拆出来，同时带子长度也要减少一点，大概在一面15分钟左右，不然带卷半径太大放不进去镜片

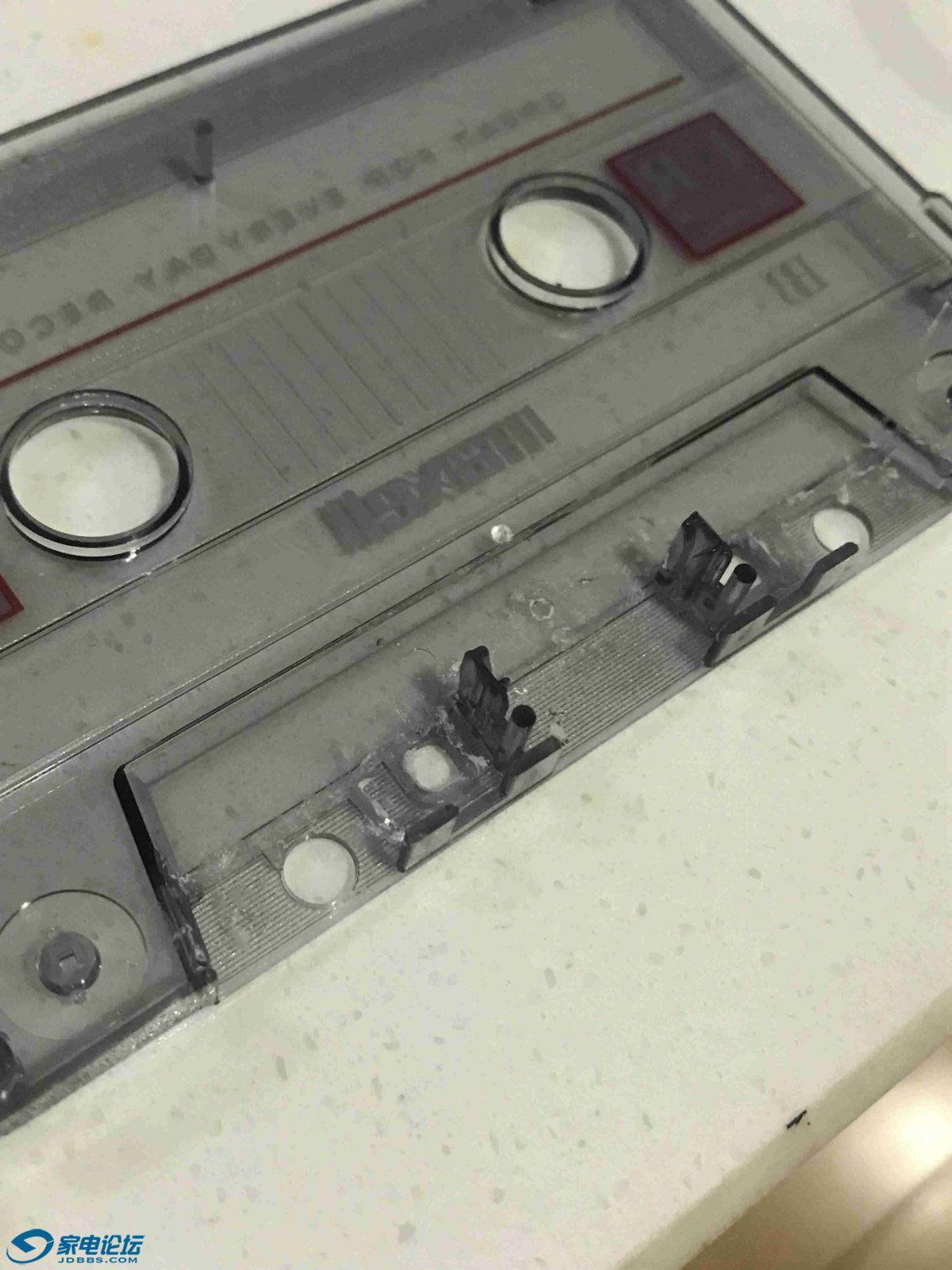

5.底面挖干净，留出走带缝隙即可，我的做法是先用老虎钳把不必要的塑料片掰断，然后小电磨打磨干净平整。

6.另一面（正面）挖出小槽用于观察，同时阻碍镜片安装的塑料片也给弄掉

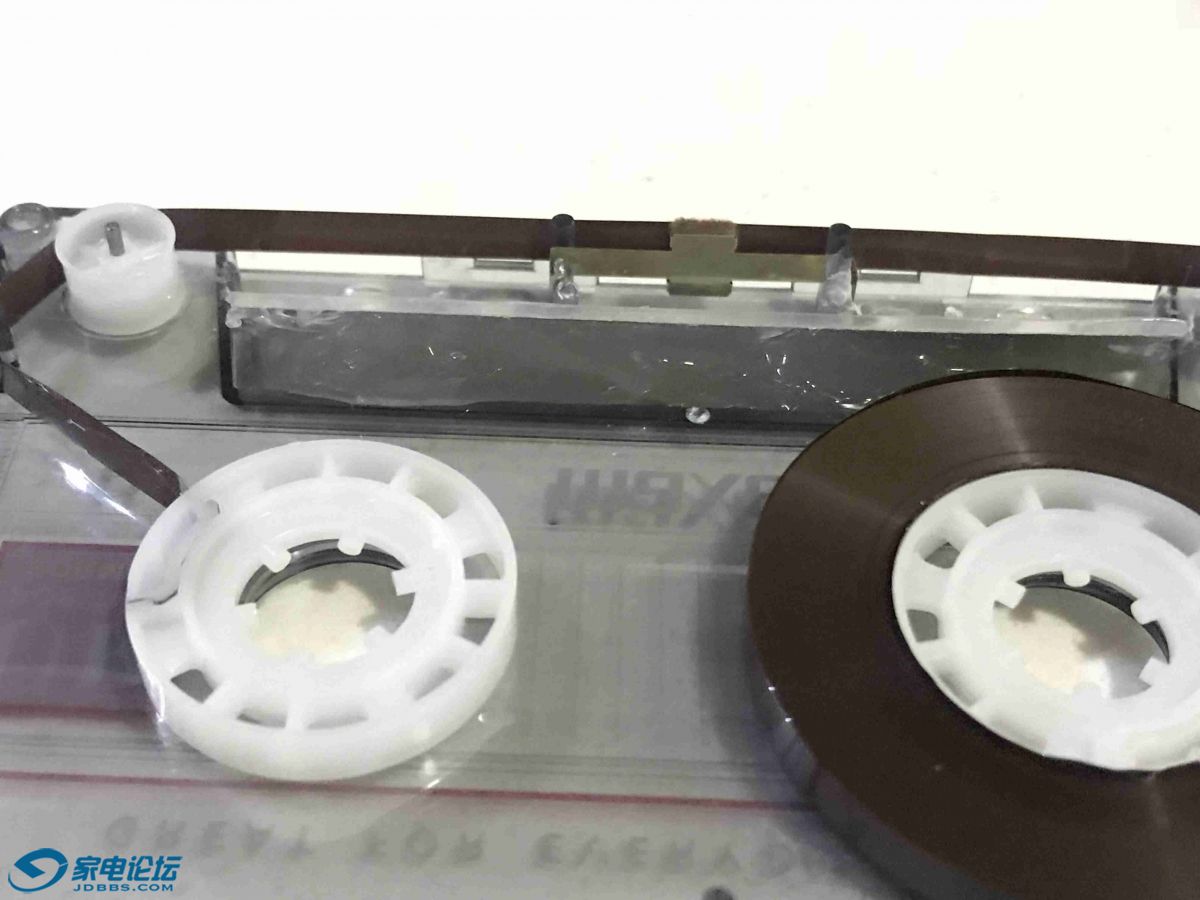

7.拆回去的装上，放上小镜子，调整角度，后涂热熔胶固定。（压带毛毡可去可留，我是觉得去了走带观察更清晰）

8.镜子后面热熔胶固定特写

9.装好，DONE！！

看起来左边好像带子有点歪？？ 其实是镜片太薄发生形变了.....所以建议大家要做的话用2mm以上厚度的PC软镜或者薄的后面再固定一片金属片什么的防止形变。

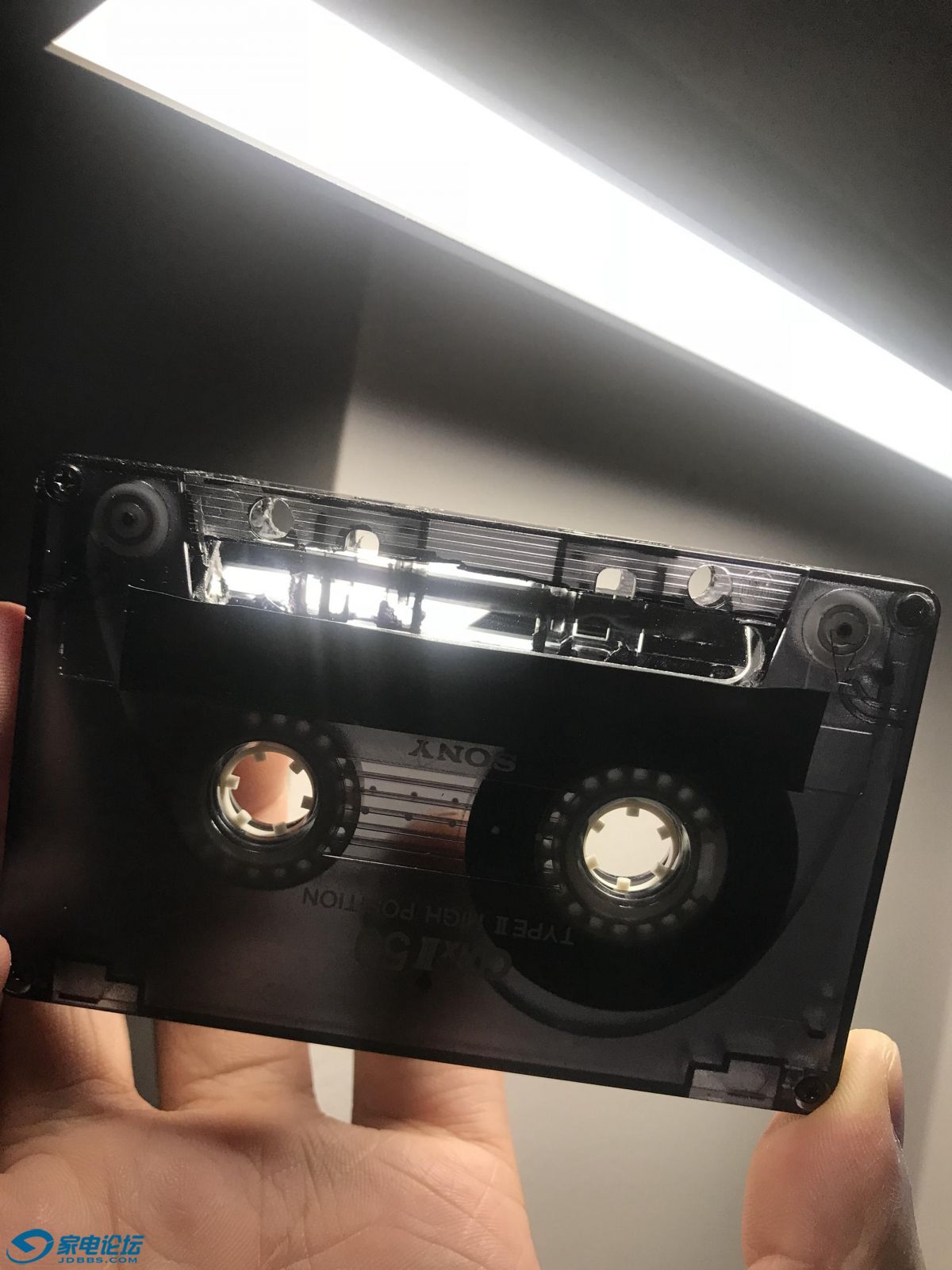

重新做了一个，镜片后面垫了一块硅钢片，成像好多了。

完...希望大家喜欢

hvdanger

交易区新帖推荐

再放两张

咝咝入扣

楼主好手艺。我是舍不得用各大品牌的磁带来开挖。我是用中学生的听力磁带来做。镜片找朋友帮忙弄了些镜面不锈钢裁成60*10mm。中间毛毯片我建议还是保留，有毛毯片才能反映磁带运行的真实工况（当然中道机型除外）。

jazzyoung

楼主好手艺！

jazzyoung

咝咝入扣 发表于 2018-9-28 08:59
楼主好手艺。我是舍不得用各大品牌的磁带来开挖。我是用中学生的听力磁带来做。镜片找朋友帮忙弄了些镜面不 ...

咝兄，镜带还是要用质量好点的带壳制作的，不同的带壳走带路径都有偏差，尤其那些劣质国产带，滑轮都不是规整的圆形，送出来的磁带偏差更大了。大厂至少带壳精度能保证，像楼主用的ur，tdk d也就可以了。还有镜带最好用90分钟带基做，带基薄更容易看出形变。

咝咝入扣

交易区新帖推荐

jazzyoung 发表于 2018-9-28 11:07
咝兄，镜带还是要用质量好点的带壳制作的，不同的带壳走带路径都有偏差，尤其那些劣质国产带，滑轮都不是 ...

所言甚是。有空找个旧的90分钟磁带再弄一个。

不惑67

请教楼主，镜带的用途

valoon

学习了，好手艺！

liebdeckwm

哪里是粗制滥造，楼主太谦虚了。这是精工细活啊。    以前也曾自制过一个镜带，活儿跟楼主的没法比，最主要是当时合适的小镜片不好找。后无奈在TB买了一个TEAC镜带。。。

逆行鲨

楼主这个做的很好！我没有找到合适的镜片，只能两边开长口子裸看了

hvdanger

不惑67 发表于 2018-9-28 11:45
请教楼主，镜带的用途

观察走带情况的，调整磁头压带轮用

hvdanger

逆行鲨 发表于 2018-9-28 18:22
楼主这个做的很好！我没有找到合适的镜片，只能两边开长口子裸看了

简单粗暴的办法也很实用

hvdanger

liebdeckwm 发表于 2018-9-28 15:50
哪里是粗制滥造，楼主太谦虚了。这是精工细活啊。    以前也曾自制过一个镜带，活儿跟楼主的没法比 ...

好像要三四百吧..贵的很，国产的好像咸鱼上一百多

hvdanger

valoon 发表于 2018-9-28 15:07
学习了，好手艺！

感谢支持

hvdanger

jazzyoung 发表于 2018-9-28 11:07
咝兄，镜带还是要用质量好点的带壳制作的，不同的带壳走带路径都有偏差，尤其那些劣质国产带，滑轮都不是 ...

有道理
