索尼MDS-JE480卡座换电源线

yinxiangmi

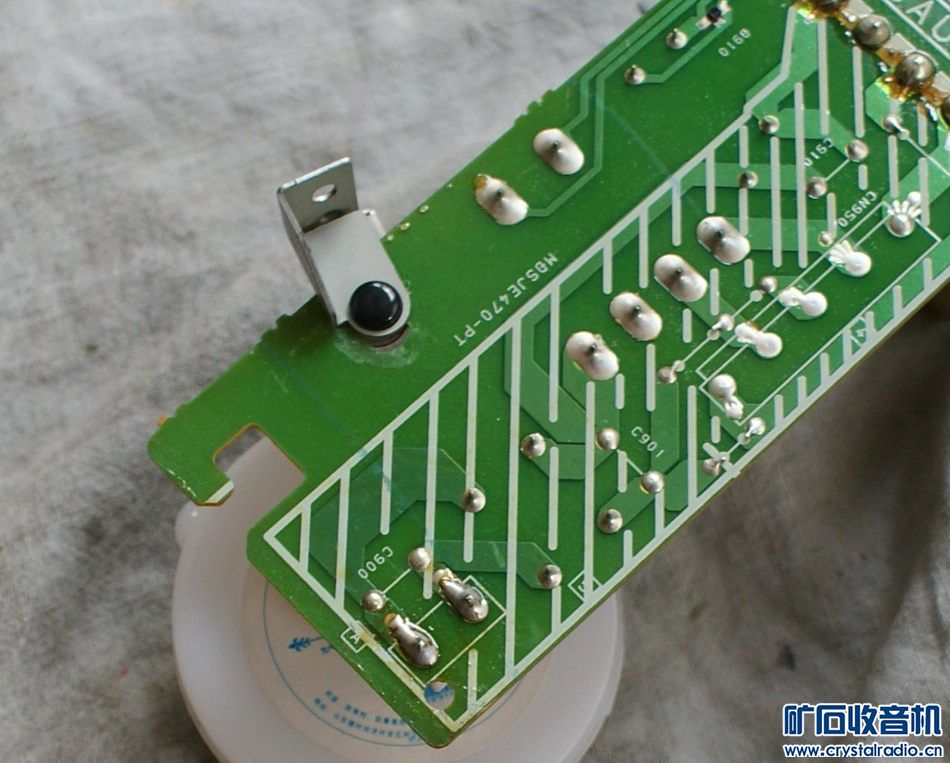

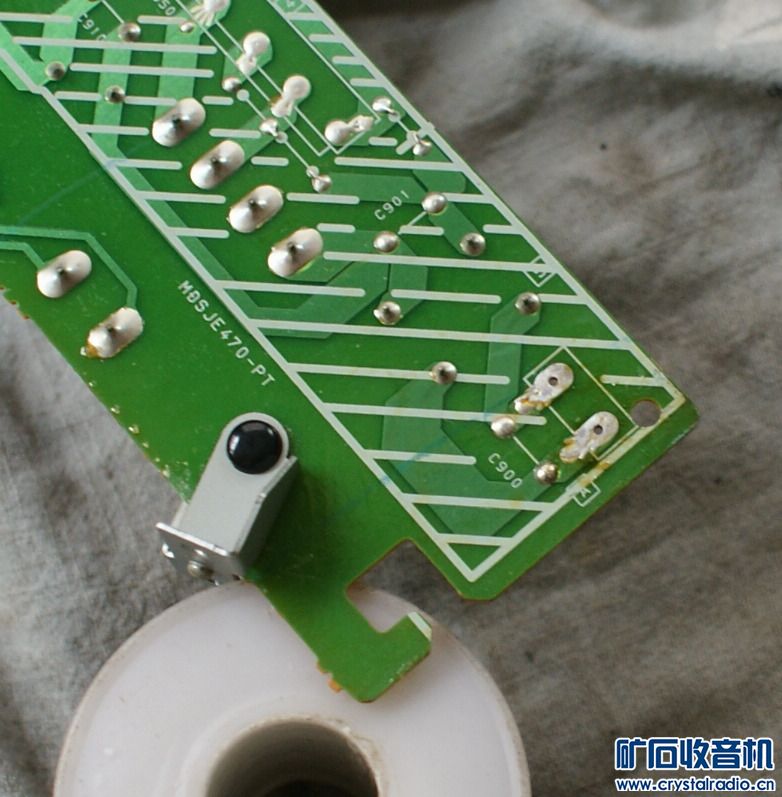

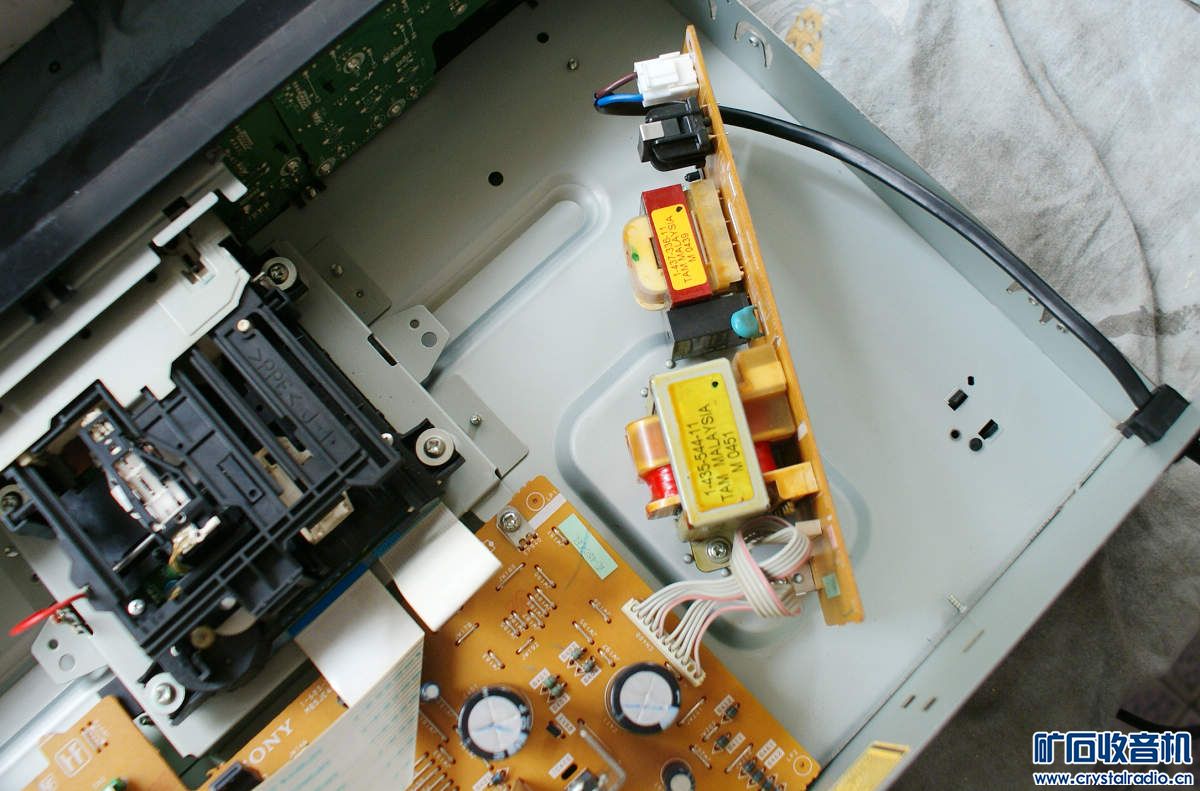

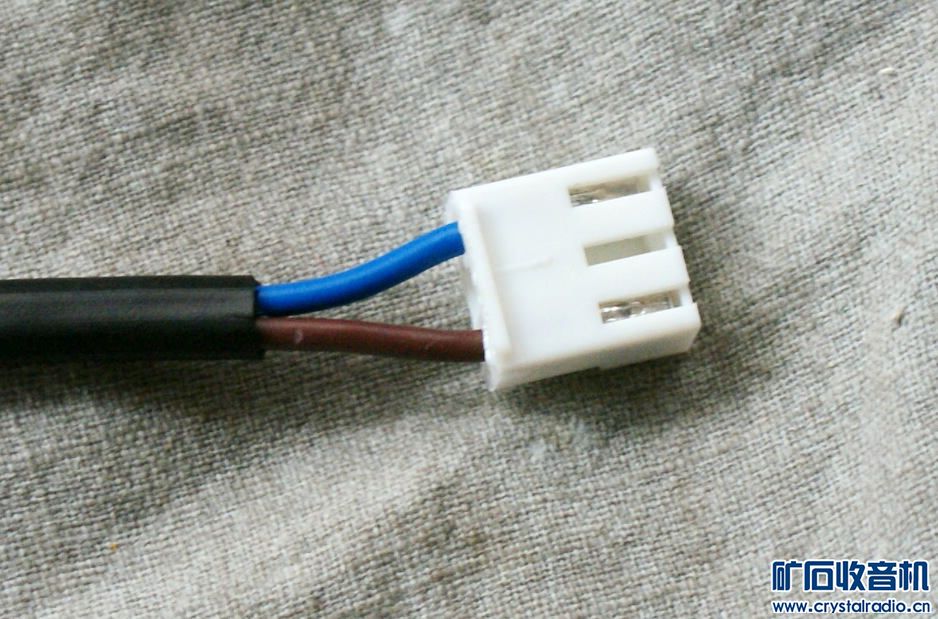

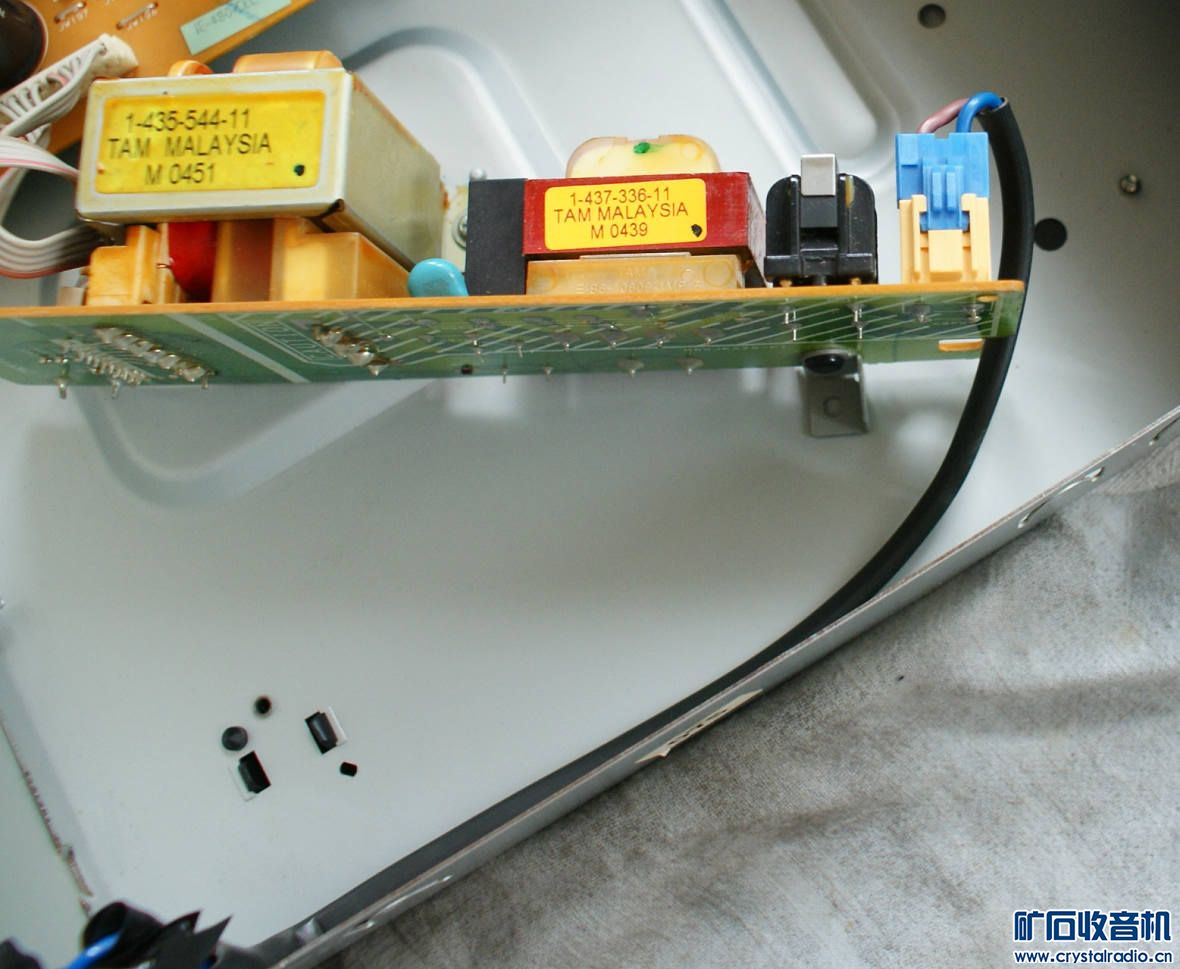

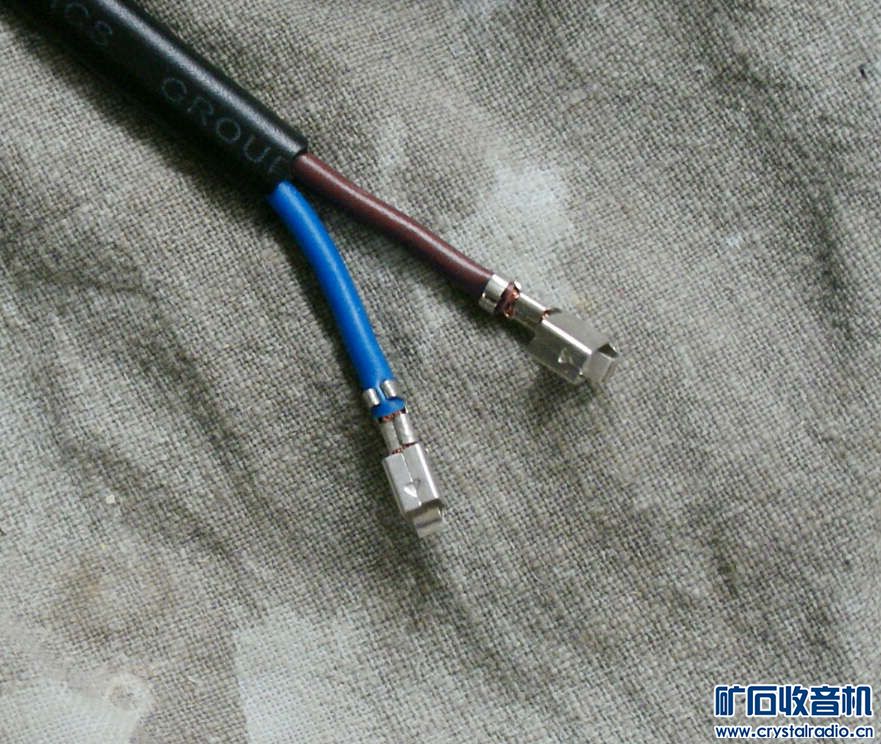

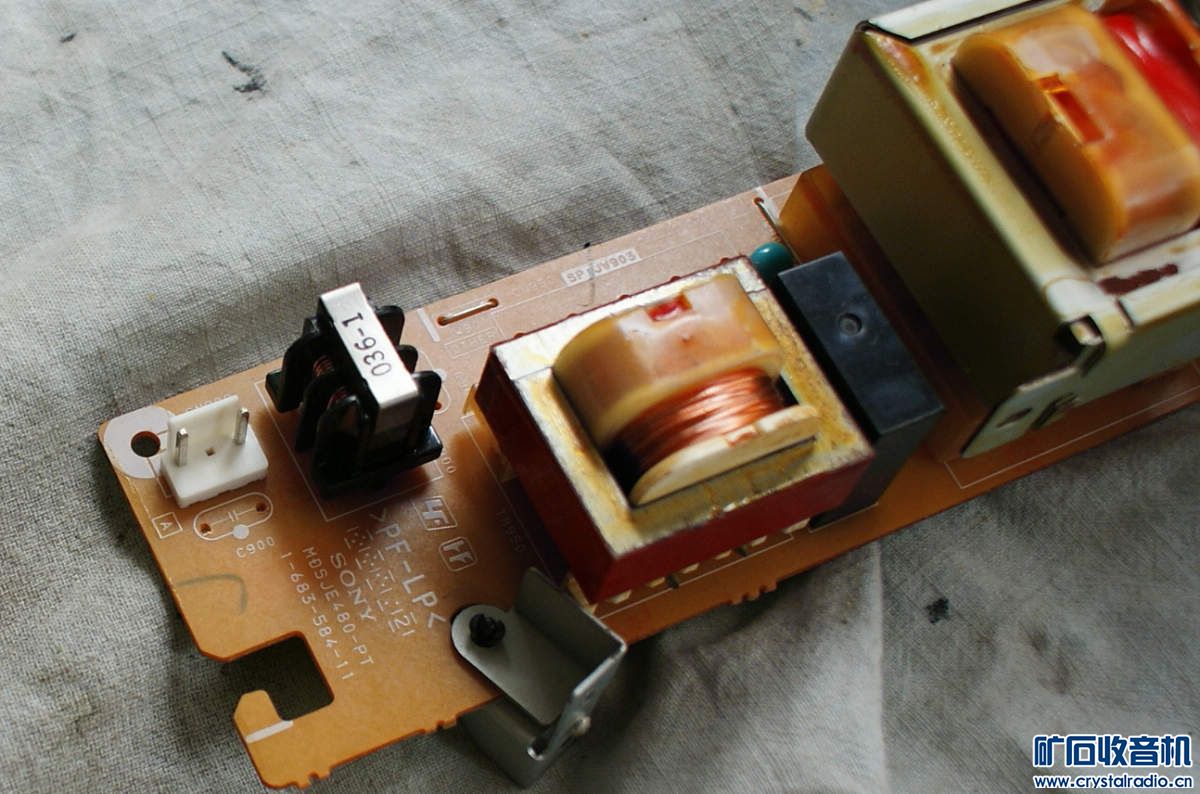

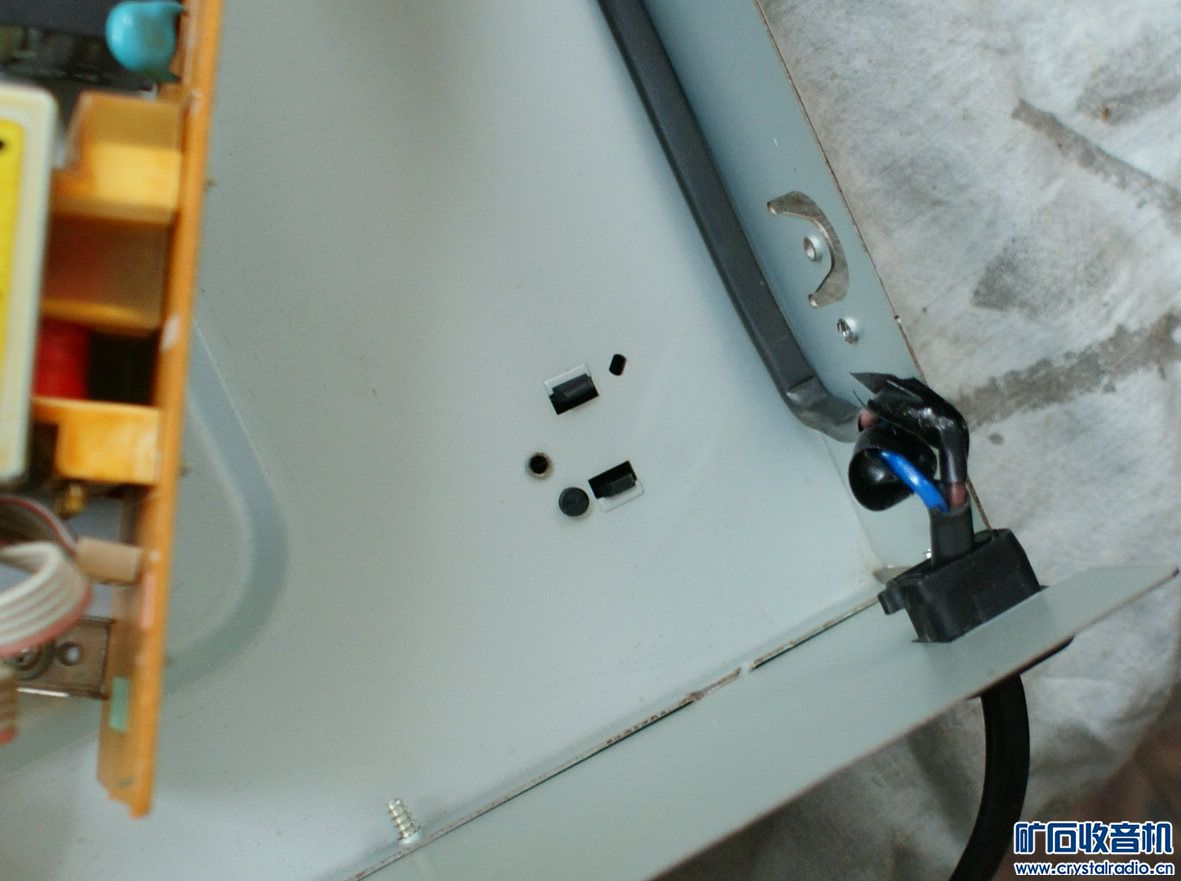

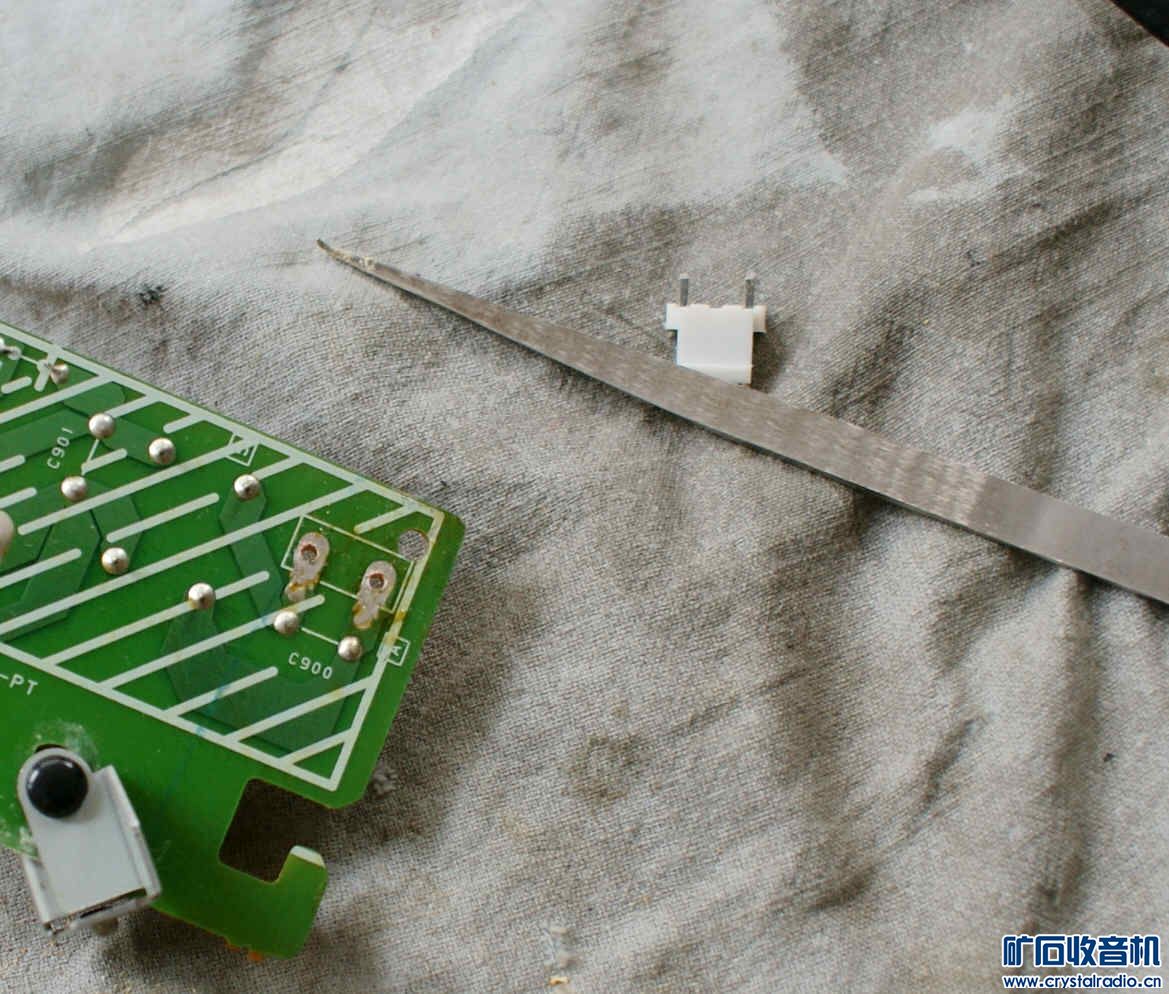

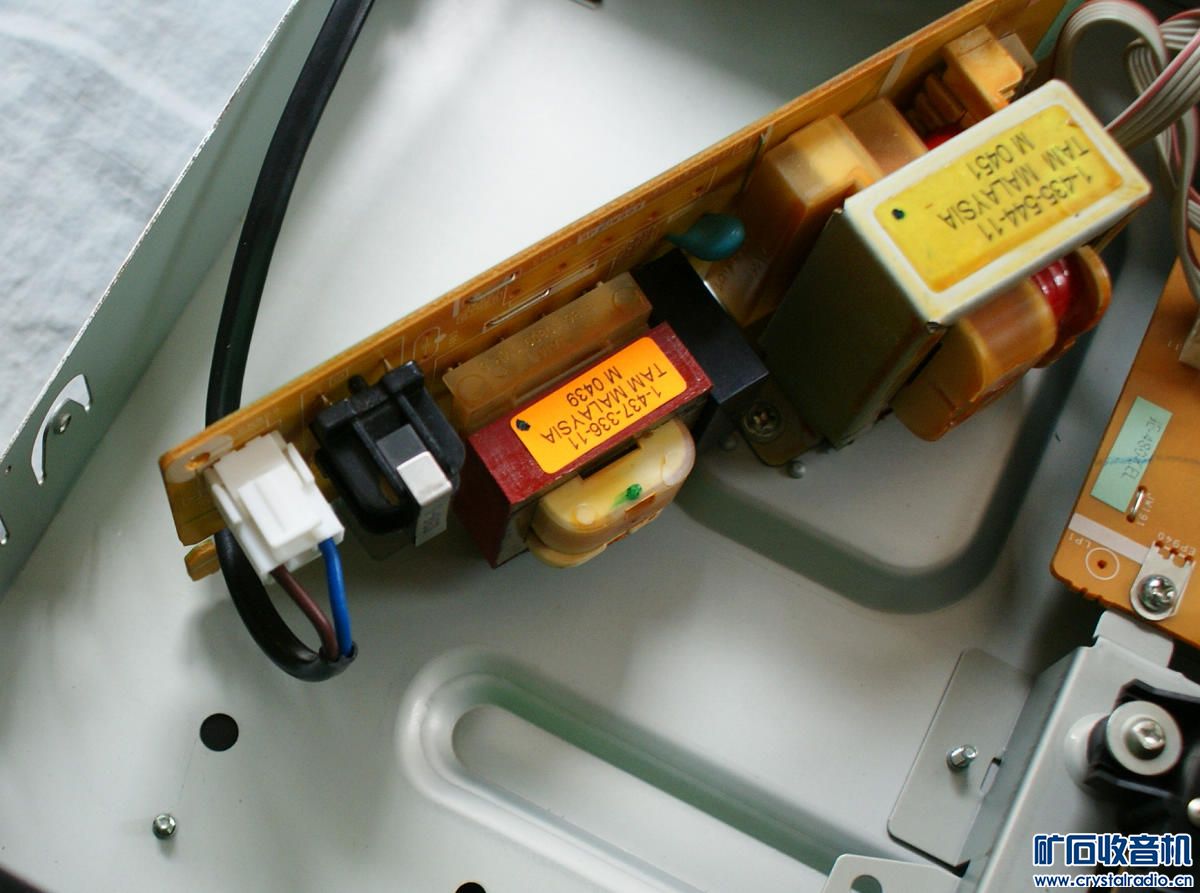

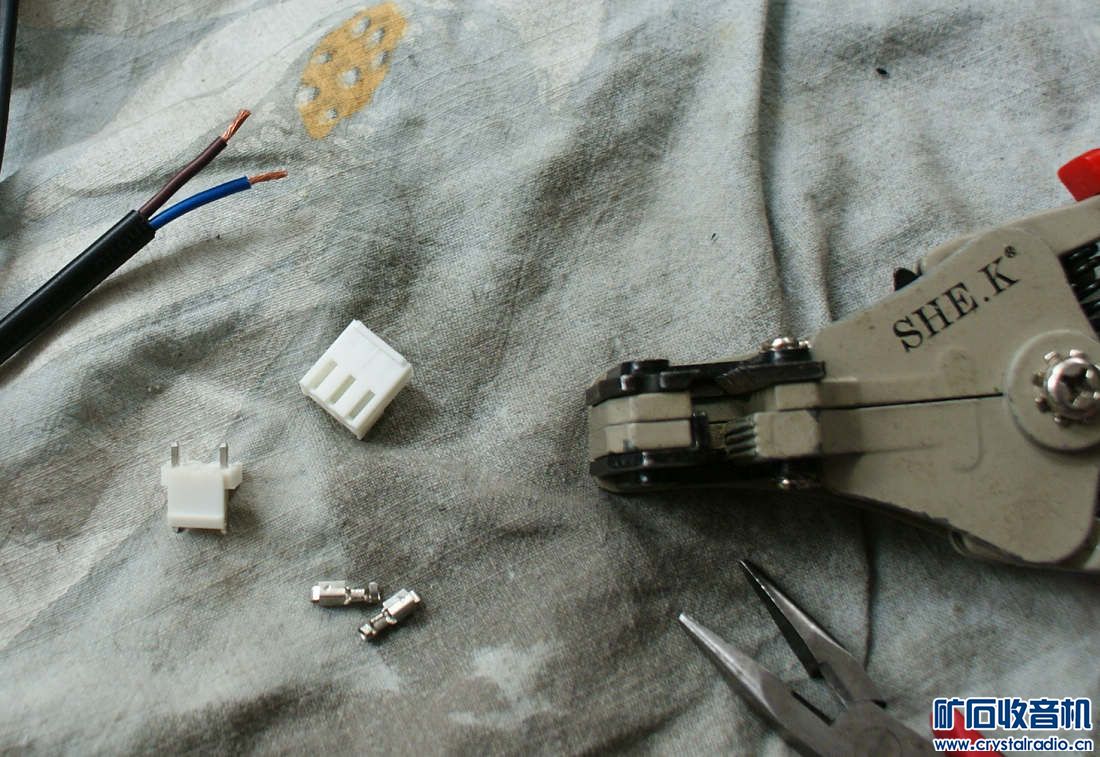

入手一台索尼MDS-JE480卡座，成色不好状态不错，原机少后面底脚一只，配了一只装上还可以，电源线被剪断了，随便 接了根线试机正常，闲的没事索性彻底更换，不光为了好看，用起来也放心。 这是打理之前的模样： 找到以前买的电源板专用插座、三项插头，把插头中间那根去掉： 把处理好的电源线（质量挺好）小心的固定在线夹里，注意后方的线夹必须用图片里的方式加以固定，以免松脱： 焊下原机电源板上的插座，因预留插孔太小，用尖头镊子小心适当扩大： 装上新配的插座，小心装稳，焊接： 大功告成

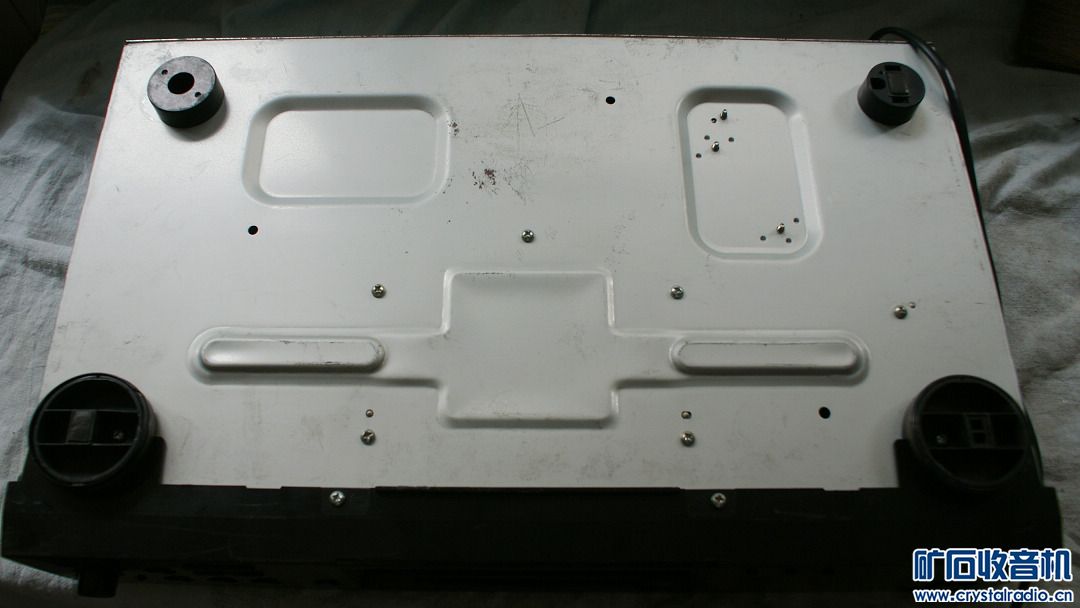

后配左上角底脚

活在生活

交易区新帖推荐

不错，还是原配220V的，不过电路板上的东西比100V的少了很多

咝咝入扣

精致。楼主图片里那个是剥线钳么？那种裸的小插头哪里能找到？我有台索尼电路板上的电源插头被剪了直接焊上插座端了，强迫症要把它恢复

yinxiangmi

咝咝入扣 发表于 2018-9-17 17:02
精致。楼主图片里那个是剥线钳么？那种裸的小插头哪里能找到？我有台索尼电路板上的电源插头被剪了直接焊上 ...

是很久以前从本地电子商贸城买的

瑞华士

司马信

交易区新帖推荐

不错，很漂亮。我一般就是图一的做法，焊接后用电工胶布封好就算了。

springbro

咝咝入扣 发表于 2018-9-17 17:02
精致。楼主图片里那个是剥线钳么？那种裸的小插头哪里能找到？我有台索尼电路板上的电源插头被剪了直接焊上 ...

这种是vh3.96 3针连接器

咝咝入扣

springbro 发表于 2018-12-14 18:18
这种是vh3.96 3针连接器

已经买好了2.54和3.96两类各种规格的公母连接插备用了

xwdwj

线做的也太不规范了吧，那把钳子就不是干这个的，放了把做网线的钳子在那儿，岂不是误人子弟

yinxiangmi

xwdwj 发表于 2018-12-15 00:28
线做的也太不规范了吧，那把钳子就不是干这个的，放了把做网线的钳子在那儿，岂不是误人子弟

那是通用剥线钳，根本不是网线钳。不规范？找找索尼原机内部图

yinxiangmi

xwdwj 发表于 2018-12-15 00:28
线做的也太不规范了吧，那把钳子就不是干这个的，放了把做网线的钳子在那儿，岂不是误人子弟

不懂不要装懂，误人子弟的帽子太大，俺脑袋小不合适

xwdwj

兄弟不必动气嘛，我并无恶意，玩卡座、DIY大家一起切磋一下共同提高一下手艺没有什么不妥吧?

如果你是初次做这类线，那比我刚开始强多了！但是你做的线确实不行！不安全，这是220V的入线端，插拔几次很容易脱开的，或者时间长了，热胀冷缩也会自然松、脱的，为了安全建议在锁线位置加焊。外皮咬死，芯线锁紧是做杜邦线要领。

92年开始玩音响，94年玩3磁头卡座，说来也巧，在下只玩SONY的机器，其他的真实不懂，拆机没有100台也有80台了。的确SONY自95～96年以后AC入线端都是这种机构，再早一点都是直接焊死的。

兄弟的贴子早就拜读过，直到昨天帮小区一个朋友的组合机好象是SONY的VF1吧，一共四件，线老化了换新线，一口气做了7个插头，回来再看到帖子有感而言，有些出言不逊了，致歉！

顺便说一下，压线钳要和端子尺寸匹配才能才能做出承受3公斤的拉力。

yinxiangmi

xwdwj 发表于 2018-12-15 18:47
兄弟不必动气嘛，我并无恶意，玩卡座、DIY大家一起切磋一下共同提高一下手艺没有什么不妥吧?如果你是初次做 ...

没关系，谢谢交流，线做好试着拉了下感觉还行，而且所处的位置不牵扯经常拽、拉的问题，当然朋友的建议还是不错的，以后会注意

模拟王

技术问题有分歧引起争论是好现象！总好过JS的口水仗

springbro

在接插件端子处理方面 一定要使用对应的压接钳 不然线会松脱
剥线钳的重要性要小于压接钳，是提高工作效率
