索尼XA3ES CD机误插220V变压器烧了，求变压器输出电压，防删出此机

mzerjd · 发表于 2018-7-13 18:54

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

索尼XA3ES CD机，100V的机器，误插了220V，变压器坏了。现在准备重新去定制一个变压器，但是不知道原变压器输出每一组的电压分别是多少，不知道有没有哪位兄弟有同一款机器的，量一量原变压器的输出每一组的电压分别是多少，或者哪位兄弟有电路图，谢谢大家了。防删出此机，3000元

antomasony · 发表于 2018-7-13 22:12

收这个机器尸体，我的光头坏了！

antomasony · 发表于 2018-7-13 22:13

对了，我的机器是这款改动的，光头一样，电压是220V的，实在帮不了兄弟！

mzerjd · 发表于 2018-7-13 22:15

antomasony 发表于 2018-7-13 22:13
对了，我的机器是这款改动的，光头一样，电压是220V的，实在帮不了兄弟！

这个机器光头很好收的，X淘宝上有好多全新光头收

antomasony · 发表于 2018-7-13 22:23

mzerjd 发表于 2018-7-13 22:15
这个机器光头很好收的，X淘宝上有好多全新光头收

买了，不能用啊，这个光头有个伺服芯片！

mzerjd · 发表于 2018-7-15 13:17

顶一下

mzerjd · 发表于 2018-7-15 19:45

有没有哪位兄弟有电路图

mzerjd · 发表于 2018-7-18 15:51

顶一下

显示全部楼层 · 发表于 2018-7-20 02:08

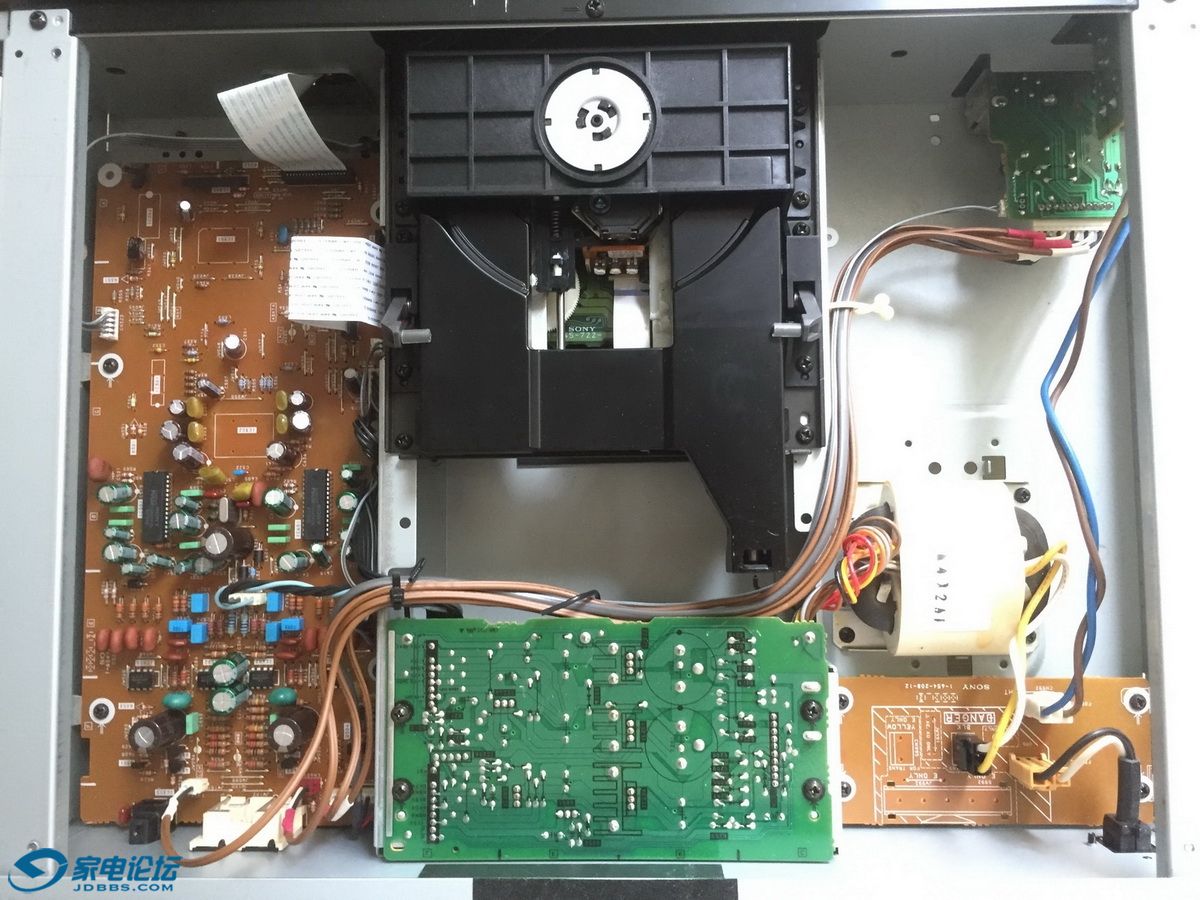

看电路应该是双10V,双15V，单5V,单30V这样子，一般高级点的CD都是这几组电压，可能略有点偏差而已。可惜没有高清图，看电路板电源接口棕灰棕应该是双10V,两根黄黄应该是单30V左右的供显示屏负压，两根红红应该是单5V的灯丝电压，剩下的橙黑橙应该是供模拟和解码部分的电压，应该在双15V到双18V左右，这组电压有稳压电路，可以有些出入不怕。本人没有这个型号的CD机，但接触各个牌子的CD较多，基本上各个厂家在供电电压都差不多，无非是多一组或少一组电压而已。以上只是本人分析，希望能帮到你。
