请教录音机调试问题

咝咝入扣

刚修复家里一台迷你组合音响，更换了一些年久闲置而产生的漏液电容，更换了机芯皮带，因磁头有轻微磨损，感觉左右声道有点不平衡，就放入1KHz测试带去调试。用电脑示波器调准左右电平平衡后，放入三磁头卡座自录的音乐磁带试听，发现依然左声道比右声道声音要大。然而测试带播放则左右平衡。换了几盒磁带进去播放都这样。当以音乐磁带播放，靠听感调试将左右声道调平衡后再播放1KHz测试带，则显示右声道比左声道幅值高。已经排除功放和耳机输出不平衡的可能性，测试带及自录的磁带在三磁头卡座上播放也是左右平衡的。这是什么缘故？难道是磁头响应在静态（1KHz）下能平衡，到了动态（音乐）就响应不了？

liebdeckwm

交易区新帖推荐

调声道平衡通常用315Hz 或400Hz/0dB测试带调，可以试试。

咝咝入扣

liebdeckwm 发表于 2018-6-19 08:56
调声道平衡通常用315Hz 或400Hz/0dB测试带调，可以试试。

跟1KHz -10dB的差别那么大?

liebdeckwm

咝咝入扣 发表于 2018-6-19 09:06
跟1KHz -10dB的差别那么大?

这个我也确实搞不清。不过迷你组合机上的卡座嘛其精度如何也是未知，比如其放音频响是否平直什么的。。。当然有功夫慢慢试总会找到原因的。

咝咝入扣

liebdeckwm 发表于 2018-6-19 09:18
这个我也确实搞不清。不过迷你组合机上的卡座嘛其精度如何也是未知，比如其放音频响是否平直什么的。。。 ...

嗯。虽然迷你组合电路设计不及专业卡座那样分工细致和精密度高，但电路及元件的平衡性基本也不会太差的。

liebdeckwm

交易区新帖推荐

咝咝入扣 发表于 2018-6-19 09:28
嗯。虽然迷你组合电路设计不及专业卡座那样分工细致和精密度高，但电路及元件的平衡性基本也不会太差的。

哇，朋友你这是要我把疑点转移到你的宝贝--1KHz测试带上吗？  不要啊！不要啊！

liebdeckwm

咝咝入扣 发表于 2018-6-19 09:28
嗯。虽然迷你组合电路设计不及专业卡座那样分工细致和精密度高，但电路及元件的平衡性基本也不会太差的。

好了，说正经的吧，估计组合机卡座的走带路径也有点问题。。。

suline

怎们能只用1k就去推测全频带，至少也要看三点频响吧

咝咝入扣

liebdeckwm 发表于 2018-6-19 10:18
哇，朋友你这是要我把疑点转移到你的宝贝--1KHz测试带上吗？  不要啊！不要啊！

我并不是怀疑我的测试带有问题.我现在的关注点是磁头磨损程度导致的静态信号与动态信号读取出现的左右声道电平幅值差异.

咝咝入扣

suline 发表于 2018-6-19 10:29
怎们能只用1k就去推测全频带，至少也要看三点频响吧

我还有3KHz,10KHz的测试带,都可以拿来参考一下.晚上有空我把这几个测试带的波形都截图发上来大家帮忙分析下

老顽豆

磁头磨损应该是主要原因

活在生活

与磁头磨损没关系
明显是三磁头录的带子有问题

咝咝入扣

活在生活 发表于 2018-6-19 15:43
与磁头磨损没关系
明显是三磁头录的带子有问题

非常感谢您的意见。可能我没说清楚，在这里补充一下，我所用的三磁头机录制的音乐磁带是没有问题的，在其他机器上播放也左右平衡，带基也没有明显的磨耗痕迹，带基平整。
下面我上传几张今晚截屏的测试带波形和随机截取的自录磁带及原音磁带的动态波形。在此再次感谢坛子里的jazzyoung兄弟分享给我这个示波器软件。（图可能有点多，眼花缭乱，看官可以无视而过）
1、用1KHz -10dB测试带截取的静态波形图：
左右声道波形

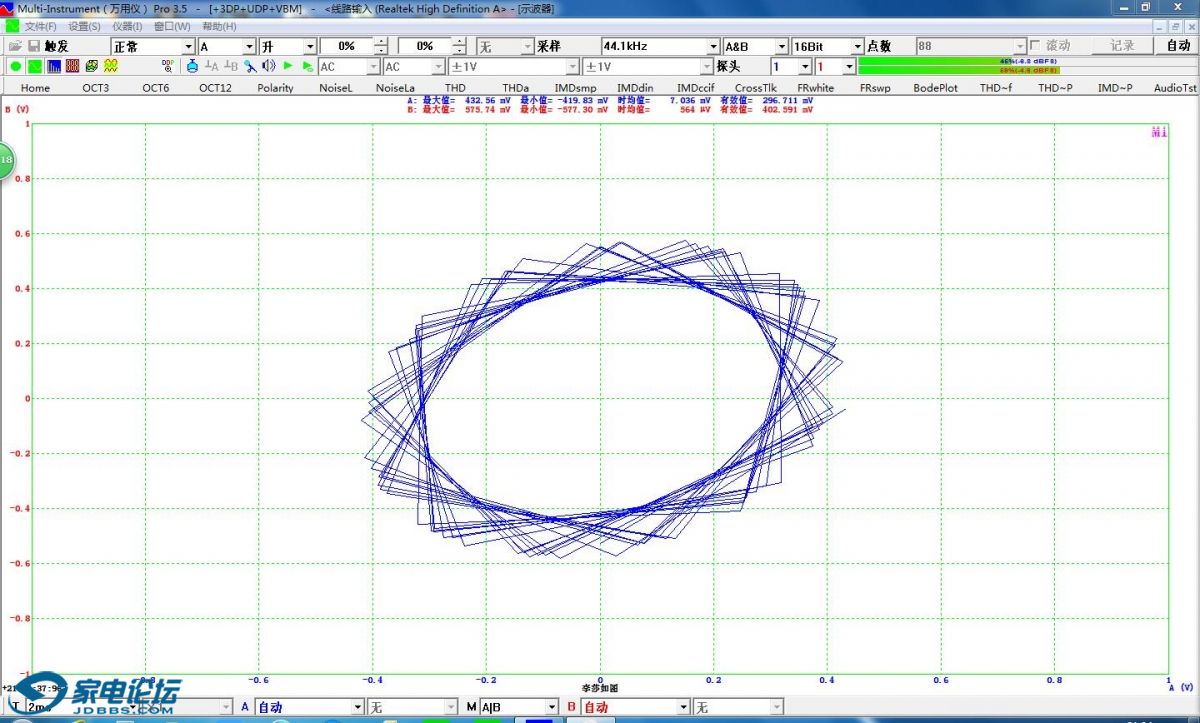

李沙育图形

2、3KHz -10dB(带速）测试带截取的静态波形图：
左右声道波形

李沙育图形

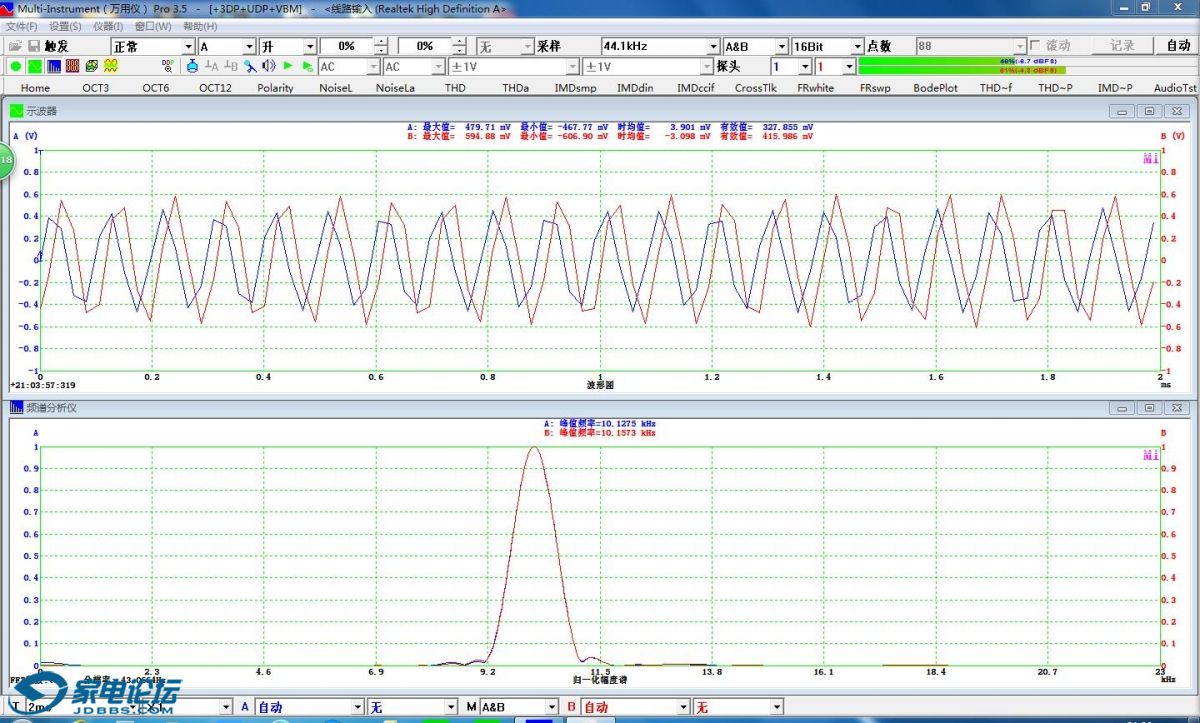

3、10KHz -10dB（方位角）测试带截取的静态波形图：
左右声道波形

李沙育图形

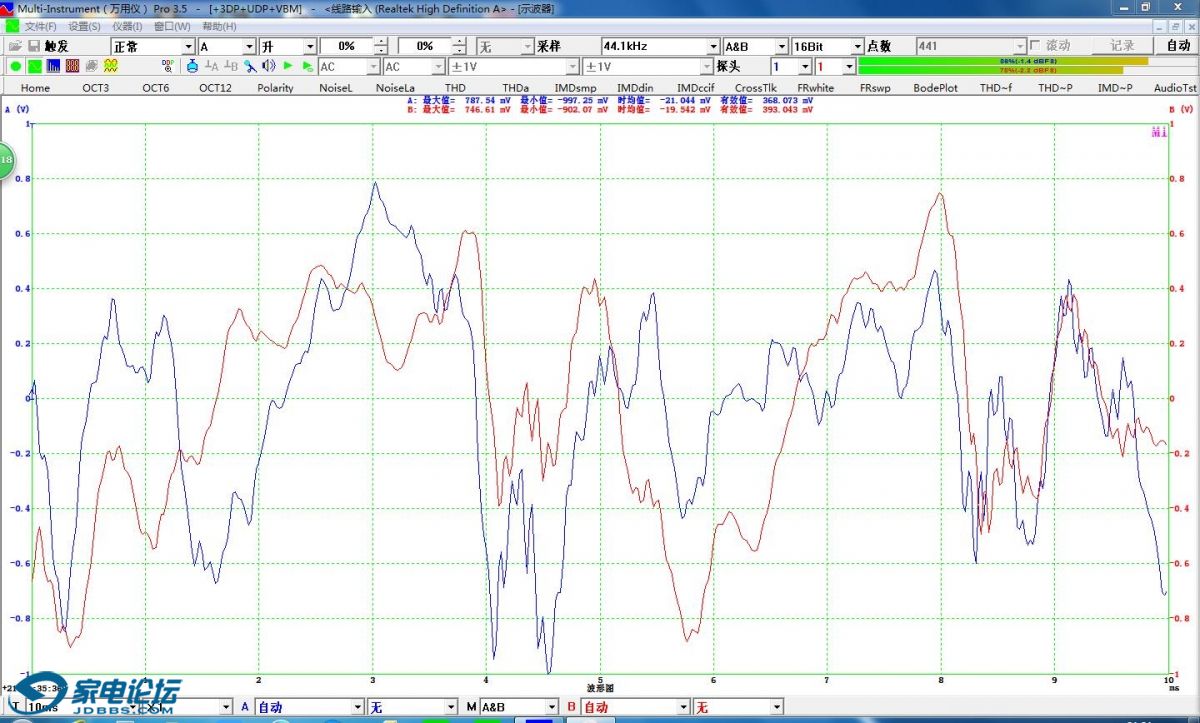

4、随机截取的自录磁带播放动态波形：
第一段：

第二段：

第三段：

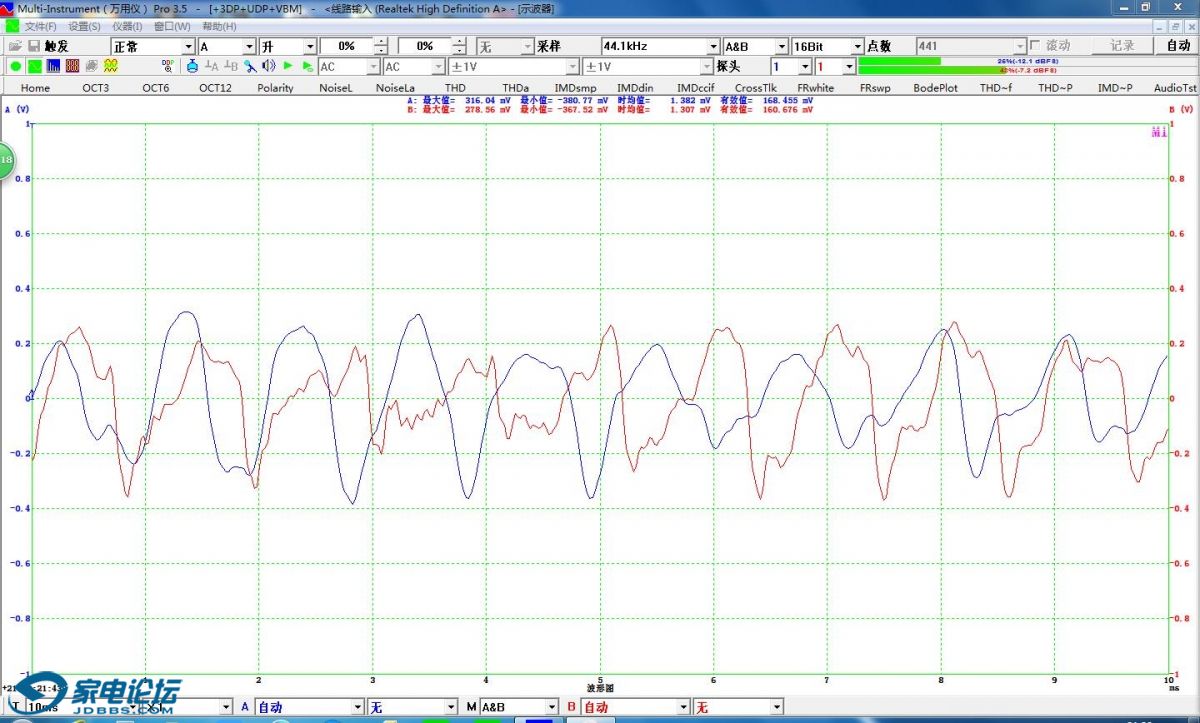

5、随机截取的原音磁带播放动态波形：
第一段：

第二段：

第三段：


这能说明什么问题么？

棋盘子龙睛

个人感觉和磁头状态有关，组合音响也好，收录机也好，用的磁头绝大多数都很一般。

咝咝入扣

棋盘子龙睛 发表于 2018-6-19 22:52
个人感觉和磁头状态有关，组合音响也好，收录机也好，用的磁头绝大多数都很一般。

谢版主提供意见。我也在思考这个问题。以前没有用测试带和示波器来做这个事情，仅凭听觉来调左右声道平衡，现在用测试带检测就发现问题了。这很好玩。
