日立磁带机，CP-55R左右声道不平衡检修一例

秦皇岛小张

  机器来自本坛，原来接修过一台，修好后声音相当不错，而且机器造型我也很喜欢。所以坛友出让，我就商量了一下，买回来了。
  机器到手如坛友所述，收音机可用，磁带不行，电机也不转。




2于是拆开检查这台机器来自坛友割爱。
拆开后盖，观察了一下。机器里面比较脏，皮带残渣前人略有清理，但不够彻底。尤其是电机的皮带轮已经和外壳被皮带渣腻住了。各个大铜轮的带槽也有皮带渣。于是，将所有排线焊开，将机芯与电路板分离。
彻底清理各处皮带残渣，然后将转轴拆开，轴座处加点润滑脂。我个人从没用过什么40类的喷剂，只喜欢拆开后油脂。
用手转动各轴，轻巧零活，无阻滞感，特别是电机，运转良好。
恢复电路板，焊好各各排线。通电试机，磁带可以运转，声音不错。就是左右耳机声音不平衡，严重偏左，右耳音量很小。收音机也是如此，原来倒是没注意。





3至于偏音，一般有三种情况：以左耳正常音量，右耳不正常为例。1右耳声音略小，2右耳特别小，3右耳无声。依据情况不同，检修方法也就不一样。
   本例是，左耳正常，右耳很小，但也随音量旋钮控制可以变化。结合磁带和收音机都偏音，基本判定问题出在后级公共通道放大部分。也就是俗称的耳放部分。

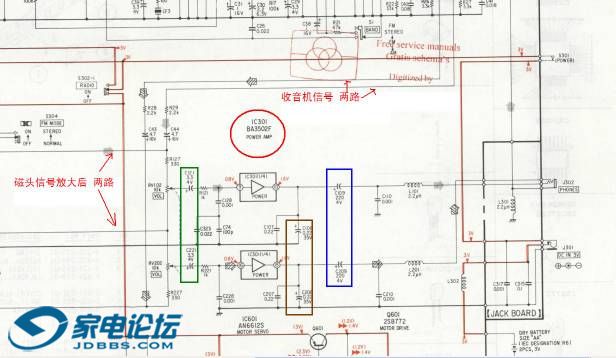

   机器的耳放部分由BA3503F组成，网上没有找到机器维修手册。于是找了个使用3502集成电路的电路图，进行参考，估计差别不会太大。就是上面的图。
然后进行分析：收音机和磁带部分左右声道的声音都进入电位器进行调节，然后送入3503放大。




4考虑到时间很久了，机器电路中的电解电容是最容易出问题的元件。所以先从先关电解电容入手。能够造成耳放部分偏音的电容，一共三对。见图绿棕蓝三个方框内的电容。



5找到一个小电容，逐个并联到怀疑的电容两腿上，注意正负极性。因为电容老化，一般都是电解液干涸导致容量不足或者干脆无容量了。并联的好处可以直接让电容参与到电路中，并联到哪个电容问题好转就证明哪个电容容量不足，更换即可。这也是为啥用小容量电容并联的缘故，直接用大电容，怕是对电路产生别的影响或者损坏。本例开关调至收音机档位，然后找到一个电台，同时用小电容逐个并联后级几个电容。当并联到C307R这个电容，右耳音量恢复正常。
于是，关机，取下电池，拆下C307R，更换。再开机，左右耳音量恢复一致，转动电位器试验，全程音量平衡。至此，检修结束。

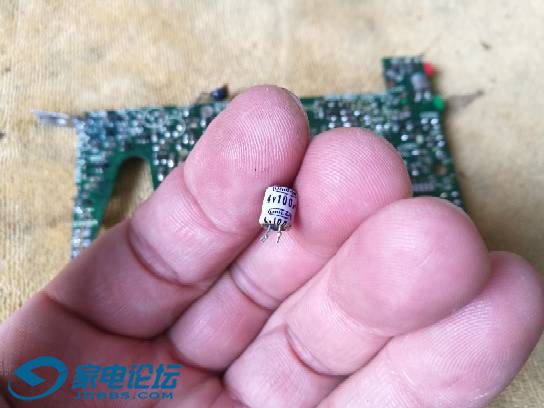

6拆下的电容外观没有啥变化，两个引脚下的电路板上也没见漏液残留，就这么悄无声息的坏了，也是够冤的。



   有的朋友可能要问，为啥不一起把电容全换了？我的回答是，机器哪里坏了修哪里，不可能没必要的全部更换。一是电路板比较脆弱，难免会在维修中碰坏哪里，那就太可惜了。另外是没有那个必要。检修不等于大修，两码事。
  以上，就是我的检修一例，欢迎高手斧正。

秦皇岛小张

交易区新帖推荐

通过！

samxwhwhs

厉害！必须顶一下！

bnr

学习了

gprs800

电容当然全要换，没换的过些天又坏了，又要返工。全换电容对你等高手是轻松的事。不过你的方法很赞

museMM

交易区新帖推荐

排除故障手法很专业!

xby777

艹，早20年认识你该有多好啊。十多年前我把我一手自用的55R在淘宝30元包邮卖掉了。
这磁带机机械感很强烈，尽管外壳是塑料的。

秦皇岛小张

gprs800 发表于 2018-5-29 17:53
电容当然全要换，没换的过些天又坏了，又要返工。全换电容对你等高手是轻松的事。不过你的方法很赞

不会滴，别的电容，没必要换，没那么脆弱。过几天就坏太夸张了，起码一年左右不会坏的。
  原来维修工业显示器，里面的电容都热的塑料皮都收缩变色了，都不用管。照样哪里坏了换哪个。
  换电容对谁都不是难事，关键是知道换哪个电容，而且别把别处电路板覆铜搞坏。

秦皇岛小张

museMM 发表于 2018-5-29 18:03
排除故障手法很专业!

只有怀疑电容容量不足时候可以用此并联法。电阻，晶体管都不行的。

秦皇岛小张

xby777 发表于 2018-5-29 18:10
艹，早20年认识你该有多好啊。十多年前我把我一手自用的55R在淘宝30元包邮卖掉了。
这磁带机机械感很强烈， ...

老兄夸张了，20年前我还在家电维修领域奋斗。都没怎么见过这些高精尖的小玩意啊。估计搞得更坏是一定的。

gprs800

秦皇岛小张 发表于 2018-5-29 18:55
不会滴，别的电容，没必要换，没那么脆弱。过几天就坏太夸张了，起码一年左右不会坏的。
  原来维修工业 ...

电容都有寿命哈，几十年了。寿命差不多了。。你说一年左右不会坏。。。那人家接手后听一年坏了。。那不是又要重新去打理了。。。最好是一次性全换掉。。。

冰冰啊

张兄有没有空帮我也打理一台机子，也是音量不行

八里A

顶一下

秦皇岛小张

冰冰啊 发表于 2018-5-29 19:12
张兄有没有空帮我也打理一台机子，也是音量不行

嘿嘿，感谢信任，最近比较忙。除了单位的事儿。还有几台别人送来要求帮忙处理一下的机器。我本身就比较慢，时间会比较久，怕是耽误你使用。

秦皇岛小张

gprs800 发表于 2018-5-29 19:09
电容都有寿命哈，几十年了。寿命差不多了。。你说一年左右不会坏。。。那人家接手后听一年坏了。。那不是 ...

   换电容太麻烦了。那么小的玩意儿，电路板又脆弱，万一哪里碰到了就要废了。不过你说的有道理，下次再有这样的问题，一并换掉。
  其实这次没全换还有一个原因，我手里都是贴片式那种铝壳电解，这种长腿的就只有图上的那种，还只有两个了。本地又没得卖，只能从别的旧机器上拆了一个凑合了。
  当然，有机会搞全电解，全换掉，一劳永逸哈。
  谢谢您指教，受益良多。
