[磁带随身听] 本帖作废,请版主删了吧。整理后新发了一贴

[复制链接]

599

主题

1万

帖子

8

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2016-2-6
QQ
发表于 2018-5-29 10:20 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 秦皇岛小张 于 2018-5-29 12:39 编辑

这台机器来自坛友割爱。
   到手试验,如坛友描述,收音机可用,磁带不行,按下按键听不到电机运转声音。

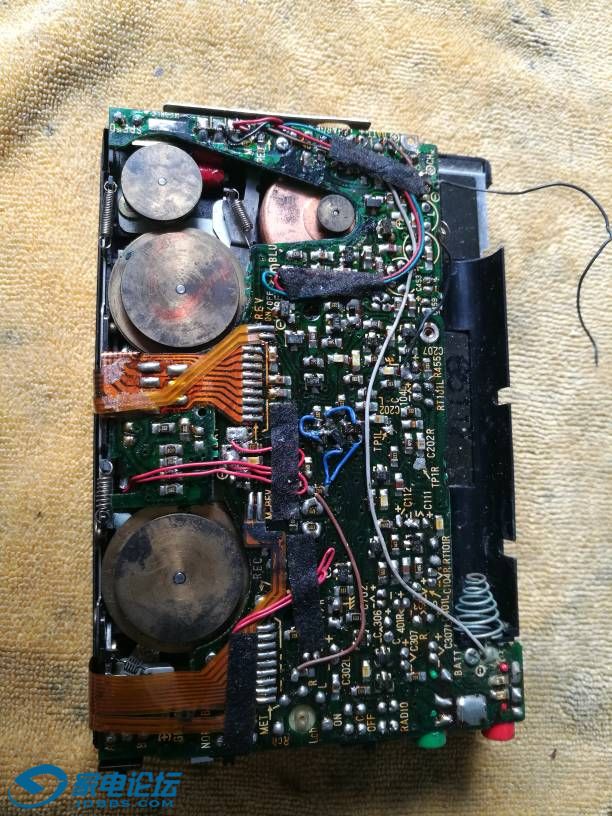

  拆开后盖,观察了一下。机器里面比较脏,皮带残渣前人略有清理,但不够彻底。尤其是电机的皮带轮已经和外壳被皮带渣腻住了。各个大铜轮的带槽也有皮带渣。于是,将所有排线焊开,将机芯与电路板分离。
   彻底清理各处皮带残渣,然后将转轴拆开,轴座处加点润滑脂。我个人从没用过什么40类的喷剂,只喜欢拆开后油脂。
   用手转动各轴,轻巧零活,无阻滞感,特别是电机,运转良好。
   恢复电路板,焊好各各排线。通电试机,磁带可以运转,声音不错。就是左右耳机声音不平衡,严重偏左,右耳音量很小。收音机也是如此,原来倒是没注意。
   过了再发检修过程。此机出500,你懂的。
我的QQ:147972897 欢迎各位坛友指教
回复

使用道具 举报

599

主题

1万

帖子

8

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2016-2-6
QQ
 楼主| 发表于 2018-5-29 10:47 来自家电论坛网手机触屏版 | 显示全部楼层
过了?稍后继续
回复

使用道具 举报

146

主题

5725

帖子

64

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
26
注册时间
2003-2-1
QQ
发表于 2018-5-29 10:59 | 显示全部楼层
顶,就喜欢看这个
QQ :YI  YI  9  YI   巴 QI   55   QI
WX  : shuangmm1982
回复

使用道具 举报

599

主题

1万

帖子

8

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2016-2-6
QQ
 楼主| 发表于 2018-5-29 11:25 来自家电论坛网手机触屏版 | 显示全部楼层
至于偏音,一般有三种情况:以左耳正常音量,右耳不正常为例。1右耳声音略小,2右耳特别小,3右耳无声。依据情况不同,检修方法也就不一样。
回复

使用道具 举报

599

主题

1万

帖子

8

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2016-2-6
QQ
 楼主| 发表于 2018-5-29 11:29 来自家电论坛网手机触屏版 | 显示全部楼层
本例是,左耳正常,右耳很小,但也随音量旋钮控制可以变化。结合磁带和收音机都偏音,基本判定问题出在后级公共通道放大部分。也就是俗称的耳放部分。
香港弦声音响
回复

使用道具 举报

599

主题

1万

帖子

8

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2016-2-6
QQ
 楼主| 发表于 2018-5-29 11:29 来自家电论坛网手机触屏版 | 显示全部楼层
先找个图,稍后更新
回复

使用道具 举报

494

主题

1万

帖子

4

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
9
注册时间
2005-3-6
发表于 2018-5-29 12:04 | 显示全部楼层
索尼有款音量电位器和这个好像一样
回复

使用道具 举报

599

主题

1万

帖子

8

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2016-2-6
QQ
 楼主| 发表于 2018-5-29 12:11 | 显示全部楼层
本帖最后由 秦皇岛小张 于 2018-5-29 12:14 编辑

找了个相似的图
机器的耳放部分由BA3503F组成,网上没有找到机器维修手册。于是找了个使用3502集成电路的电路图,进行参考,估计差别不会太大。就是上面的图。
然后进行分析:收音机和磁带部分左右声道的声音都进入电位器进行调节,然后送入3503放大。
我的QQ:147972897 欢迎各位坛友指教
回复

使用道具 举报

599

主题

1万

帖子

8

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2016-2-6
QQ
 楼主| 发表于 2018-5-29 12:15 | 显示全部楼层
考虑到时间很久了,机器电路中的电解电容是最容易出问题的元件。所以先从先关电解电容入手。能够造成耳放部分偏音的电容,一共三对。见图绿棕蓝三个方框内的电容。
我的QQ:147972897 欢迎各位坛友指教
回复

使用道具 举报

599

主题

1万

帖子

8

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2016-2-6
QQ
 楼主| 发表于 2018-5-29 12:16 | 显示全部楼层
本帖最后由 秦皇岛小张 于 2018-5-29 12:21 编辑

找到一个小电容,逐个并联到怀疑的电容两腿上,注意正负极性。因为电容老化,一般都是电解液干涸导致容量不足或者干脆无容量了。并联的好处可以直接让电容参与到电路中,并联到哪个电容问题好转就证明哪个电容容量不足,更换即可。这也是为啥用小容量电容并联的缘故,直接用大电容,怕是对电路产生别的影响或者损坏。本例开关调至收音机档位,然后找到一个电台,同时用小电容逐个并联后级几个电容。当并联到C307R这个电容,右耳音量恢复正常。

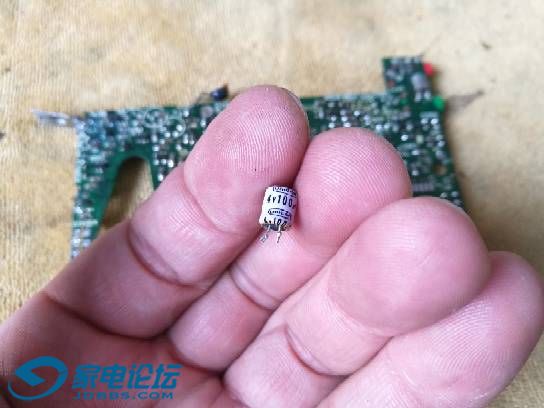

于是,关机,取下电池,拆下C307R,更换。再开机,左右耳音量恢复一致,转动电位器试验,全程音量平衡。至此,检修结束。

我的QQ:147972897 欢迎各位坛友指教
回复

使用道具 举报

215

主题

3306

帖子

5

威望

禁止发言

交易诚信度
0
注册时间
2018-4-7
发表于 2018-5-29 12:18 来自家电论坛网手机触屏版 | 显示全部楼层
秦皇岛小张 发表于 2018-5-29 11:25
至于偏音,一般有三种情况:以左耳正常音量,右耳不正常为例。1右耳声音略小,2右耳特别小,3右耳无声。依 ...

主板上有两只专门调左右声平衡的电阻

点评

感谢回帖。这两个电阻,用来调整左右轻微不平衡是可以的,对于大音量不平衡,千万不要动。电子元件性质改变引起的偏音,调它不会有太大用途,反而会给后期再接手的人,造成极大困扰。  详情 回复 发表于 2018-5-29 12:23
回复

使用道具 举报

599

主题

1万

帖子

8

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2016-2-6
QQ
 楼主| 发表于 2018-5-29 12:23 | 显示全部楼层
裸奔皇帝 发表于 2018-5-29 12:18
主板上有两只专门调左右声平衡的电阻

感谢回帖。这两个电阻,用来调整左右轻微不平衡是可以的,对于大音量不平衡,千万不要动。电子元件性质改变引起的偏音,调它不会有太大用途,反而会给后期再接手的人,造成极大困扰。
我的QQ:147972897 欢迎各位坛友指教
回复

使用道具 举报

62

主题

2260

帖子

1

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2015-5-30
发表于 2018-5-29 12:24 | 显示全部楼层
楼主有没有查电路板断点的好办法?前几天收到的J505,本来通电的,换了全部电容后不通电了,感觉不好查啊。
回复

使用道具 举报

599

主题

1万

帖子

8

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
1
注册时间
2016-2-6
QQ
 楼主| 发表于 2018-5-29 12:25 | 显示全部楼层
这个帖子由于一边上班一边编辑,有点乱,重新发一个帖子,本帖封闭吧。

点评

哈哈哈哈。一心不可二用  发表于 2018-5-29 12:33
