求功放遥控器晶振的检测方法

yinxiangmi · 发表于 2018-5-18 17:25

您需要登录才可以下载或查看，没有账号？注册

x

网上看到这个，不知是否正确：https://wenda.so.com/q/138298158 ... amp;cid-pre=1000204

手头一只马兰士PM711AV功放的遥控器没反应，确认发射管、小电容、电池都没问题，怀疑是晶振，但按上述方法检测属于正常，求解?

xxyh11 · 发表于 2018-5-18 19:20

可以试一试，，

lllccbb · 发表于 2018-5-19 10:10

焊下晶振用美工刀小心刮去塑料顶盖。用镊子轻轻取出晶片，只要没有断裂就是好的，即使断裂还可以用另一半继续使用，前提是要夹在内部的两片弹簧间，重新封装好就可以继续使用，

陈陈电子 · 发表于 2018-5-19 15:17

换一个晶振，455\432\有的晶振坏了摇摇，能听到里面碎的声音。

jybabe · 发表于 2018-5-21 22:33

什么规格的晶振，上照片给我看看，我手上各种规格多了。
上面有人说用美工刀，我靠你咋这么NB呢？

wys999 · 发表于 2018-5-22 00:57

jybabe 发表于 2018-5-21 22:33
什么规格的晶振，上照片给我看看，我手上各种规格多了。
上面有人说用美工刀，我靠你咋这么NB呢？

{:1_12:

yinxiangmi · 发表于 2018-5-22 14:53

本帖最后由 yinxiangmi 于 2018-5-22 14:54 编辑

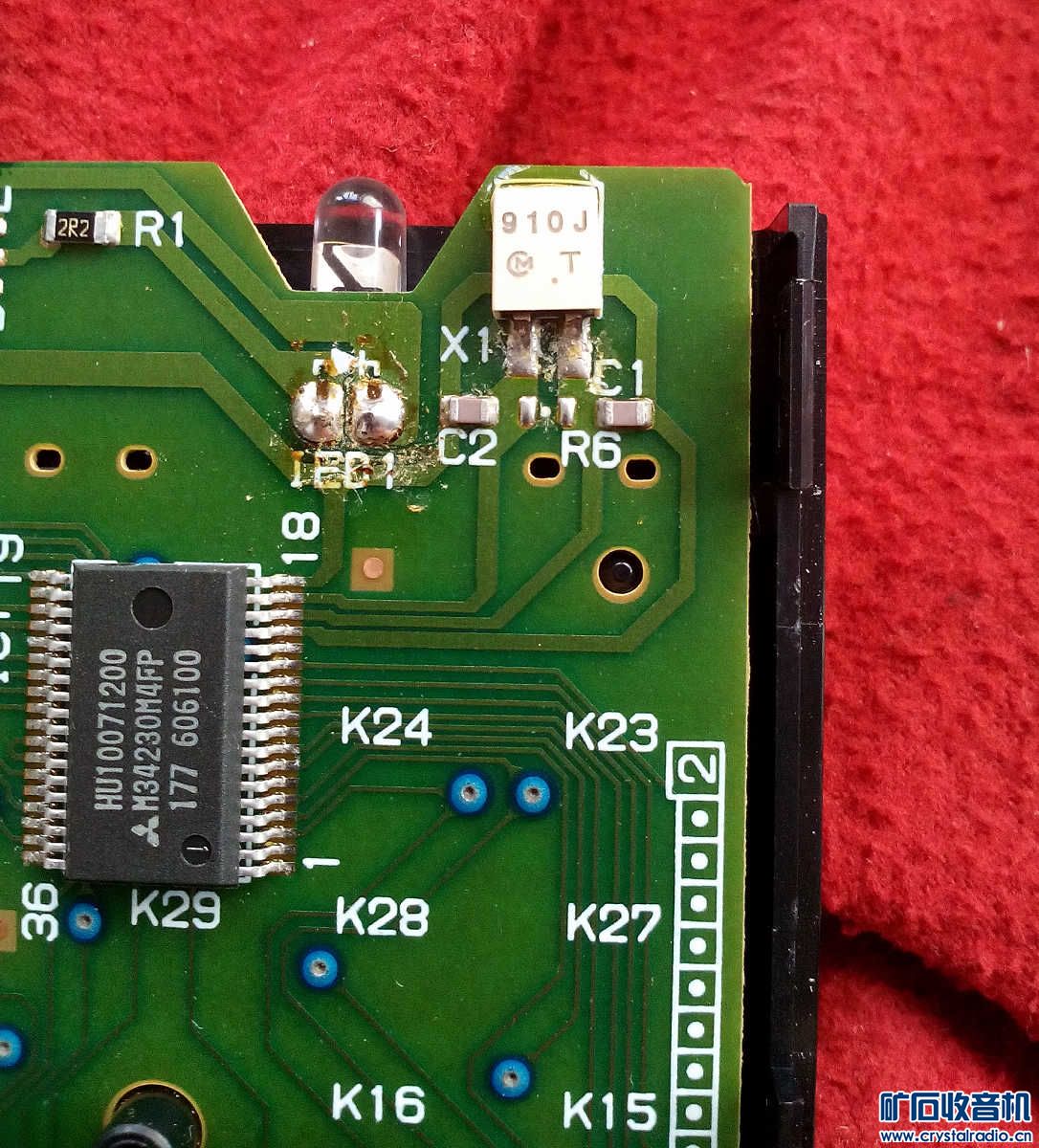

谢谢版主关注，就是下图中9字头的这个：

JZY888 · 发表于 2018-5-22 20:50

本帖最后由 JZY888 于 2018-5-22 20:52 编辑

用手机相机功能.按遥控器时发射管对着相机镜头看看有无红外光.你这晶振得用原振荡频率的.455应该不可以.可以起开.片如没坏.金属夹片氧化发黑可以处理干净后.装好后基本能恢复正常.应该是松下牌子晶振.

JZY888 · 发表于 2018-5-22 21:02

手机镜头能基本判断遥控器的基本正常.晶振的振荡频率偏差发射管照样反射红外光.但反射频率和接收频率不一致会造成遥控失灵.你这问题得必须确定接收电路没问题.接收头有出现故障的.但概率低些

zt0025 · 发表于 2023-5-29 17:30

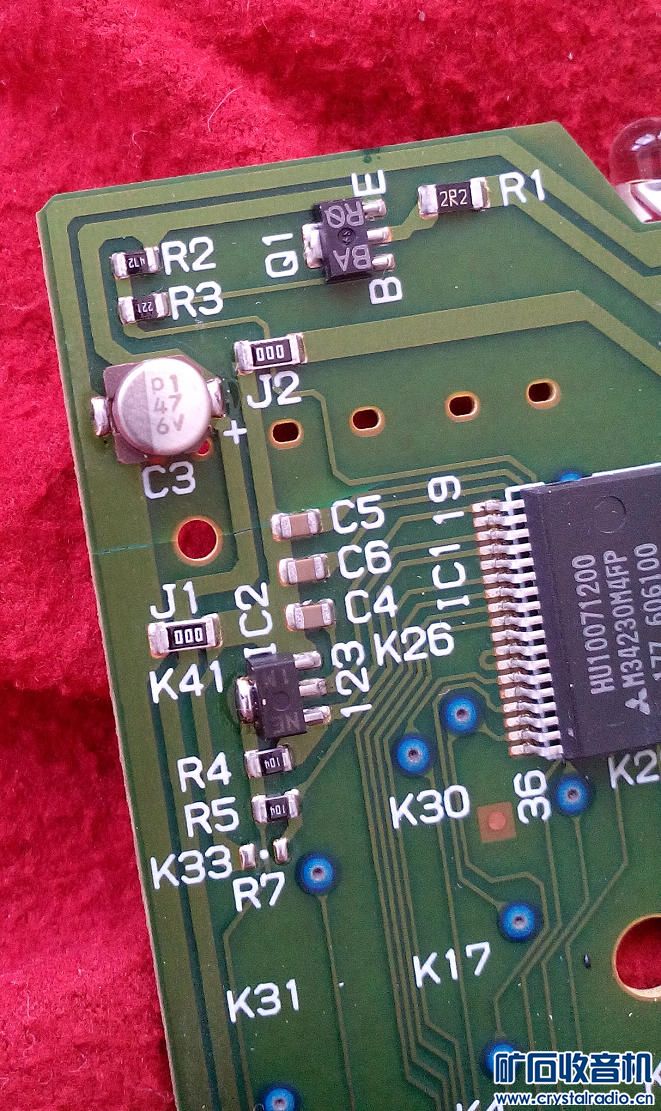

你这是电路板裂了断路了，c3和j1之间

zt0025 · 发表于 2023-5-29 17:30

yinxiangmi 发表于 2018-5-22 14:53
谢谢版主关注，就是下图中9字头的这个：
[/td][/tr]

能看到吧
