刚刚收的三洋收录机QT60想调教一下，求电路图

shadoweyes

刚刚论坛上收的三洋收录机QT60想调教一下，求电路图。
想打磨打磨，但是看机器背板应该也是修过的，想先看看图纸。

功放部分是LA44多少系列的。单声道，喇叭才1.2瓦。


主要问题就是，杂音多，
一个是接地不好的嗡嗡声，用手接触线路板一些地方能减少噪音。
一个是有不规律的电流声，噼里啪啦的，一直有，音量调小就没有，大音量就有，但仅仅限于是放磁带的时候才有，收音机的时候没有。感觉是电机这边的电路问题。不管用电池还是外接9V的电源都一样。


有打理过类似收录机的前辈能指点一下么，多谢多谢。

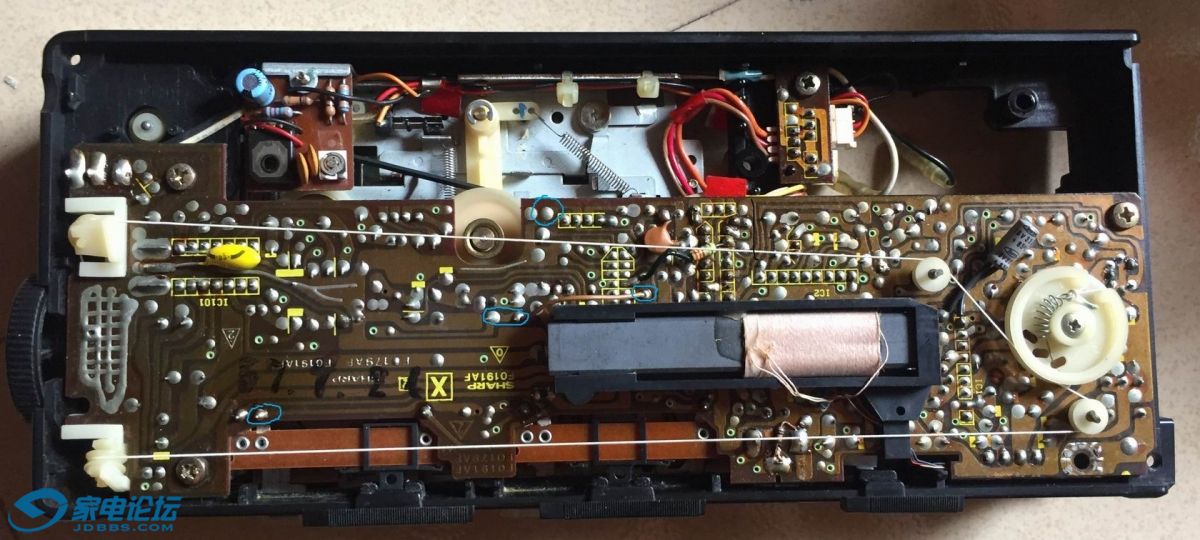

蓝色圈圈部分应该是音频信号线路，直接接触出现放大的人体杂音

shadoweyes

交易区新帖推荐

找个个国外论坛，但是找不到下载的地址，nnd
http://www.manual-download-stati ... &id=247908#ecms

shadoweyes

拆开来，还有个问题，就是这个机器磁带放完后不能自动停止，机器本身是有这个功能的，我拍了个图，求大神指点一下

shadoweyes

找到了，两个磁头中间的这个
