说干就干，DIY了一个d6c电池架

秦皇岛小张

1.这是手里不知啥时候买的一个四节电池架，看着很有改造的可能



2.先拆下所有正负极弹簧，触点。然后开槽准备放接触片

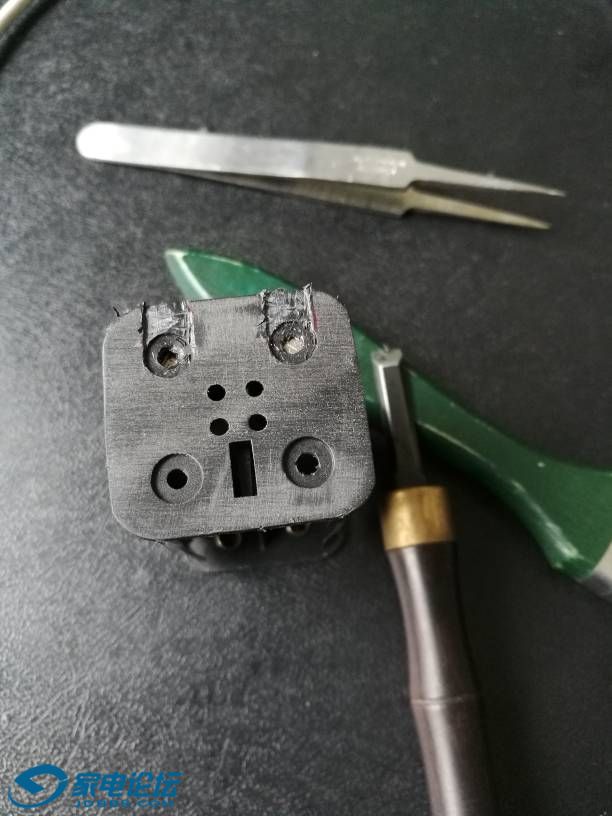

3.槽开好了，找了两个Sony废超薄机机器的负极触片，主要是利用它的中间略有凸起那个结构。

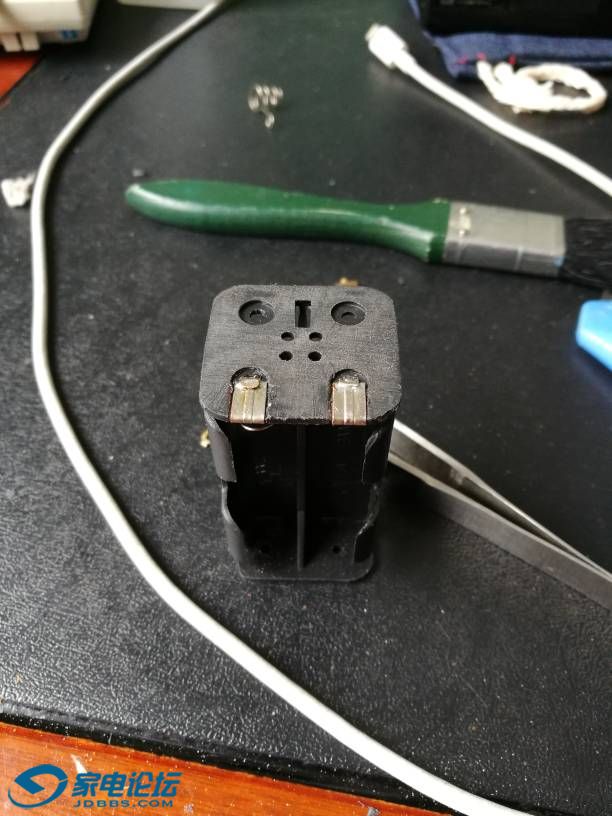

4.将触片修剪，弯折，上锡，然后调整位置，快速焊接到位。需要注意，负极必须带上弹簧一起固定才行。




5.其余各触点，弹簧恢复原位。有朋友问别的触点啥的也不用拆啊？因为直接将电池架装入电池仓略有点紧，毕竟不配套，装入取出比较费劲。所以全拆下触点，两电池架用砂纸略加打磨，装入就宽松一点。

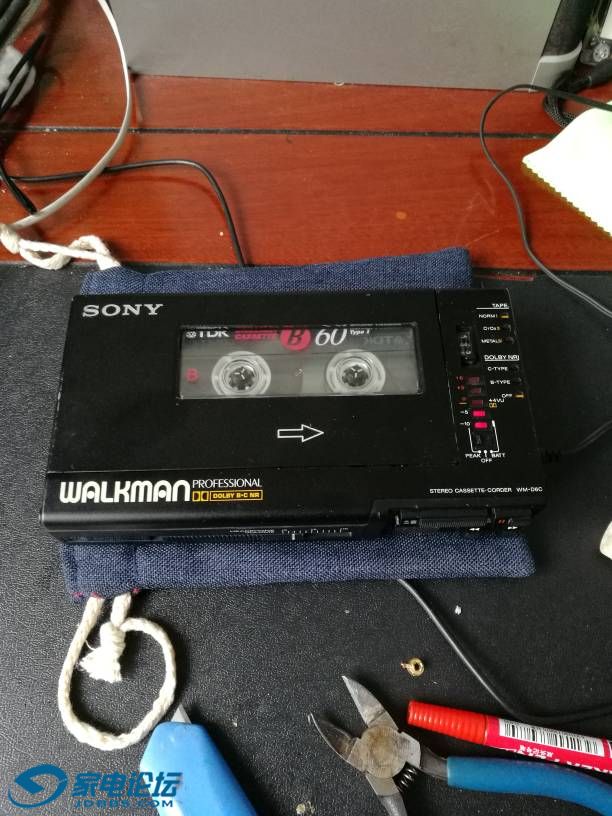

6.仔细检查无误，特别是电池正负极可不能搞错啊！！！然后装入电池，装机试验，一次成功！


   目前还有个问题就是，电池架还是略紧，不好取出来，于是用了个线。大家自行脑补吧。倒是不用担心接触不良啥的，目前一切正常。
    欢迎指点，如何更好的制作电池盒。
  照例，此机500出，你懂的。

超级胡搅蛮缠

交易区新帖推荐

这个还可以DIY成D8电池架，两端打磨一下就不是很紧了。

haigang4290

d6c要是500出要了!

秦皇岛小张

超级胡搅蛮缠 发表于 2018-5-17 11:25
这个还可以DIY成D8电池架，两端打磨一下就不是很紧了。

这个架子的开放式结构导致装入电池后会略有变形，弹簧顶着电池导致往长的方向有些许增加。再打磨也没啥效果了。要是四框封闭式的就好办了。

xwt601

501要了另外赞下张兄手艺

家里的猫丶

交易区新帖推荐

为手艺帮顶

D6C我出600 要了

samcrai

不错

武汉豆皮

人才！皮带换了没有？

轻舞疯刀

500出？遇上不懂的，就麻烦了

秦皇岛小张

xwt601 发表于 2018-5-17 11:32
501要了另外赞下张兄手艺

兄弟取笑了，胡乱搞着玩的。

kentz

虾米爱摇摆

武汉豆皮 发表于 2018-5-17 11:42
人才！皮带换了没有？

老司机推车还没停下来,还没空提供数据

秦皇岛小张

武汉豆皮 发表于 2018-5-17 11:42
人才！皮带换了没有？

皮带还在路上，估计明后天能到吧。

秦皇岛小张

轻舞疯刀 发表于 2018-5-17 11:43
500出？遇上不懂的，就麻烦了

不懂正好让他买个懂啊，嘿嘿

秦皇岛小张

haigang4290 发表于 2018-5-17 11:30
d6c要是500出要了!

哈哈，看来你不懂
