DIY滤波高品质插排

HARMANUSER

2015年由AV转向HiFi,之前入了AV功放,听音乐也是用AV,后来添加了一台纯后级,用的环牛,看电影更有力度,15年搞了一双声道前级,听过之后才明显感觉AV和HiFi不是一回事,期间发现,后级环牛不定期的叫,尤其是冬天,一查得知是电源污染,220V交流电中有直流电导致铁芯磁饱和,用以前买过的一台WEIDUKA AC8.8滤波插座也无济于事,搜索了很多论坛,终于找到了去直流滤波电路(来自网络),

然后找原件和PCB:一共找到两款,1.三只50A三肯整流桥+6只松下X-pro16V3300uf;





第二种:四个三肯同规格整流桥+4个NIC25V4700uf同级串联






两块去直流滤波板结成双路串在火线上,两路互不干扰

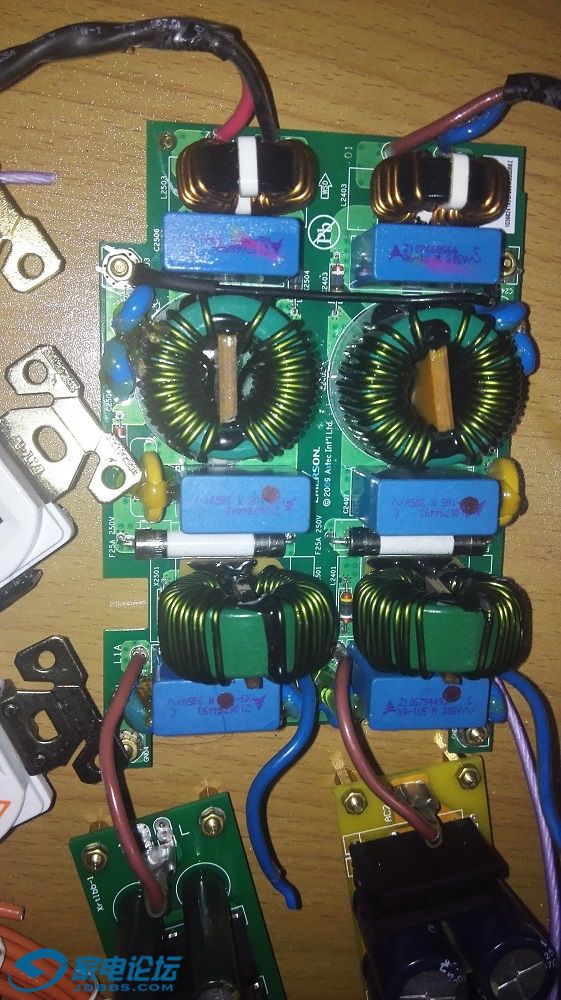

接下来拍了一块美国拆机爱默生双路20A三阶EMI滤波板,很扎实的用料做工







接线,四个美标Cooper IG8300









连线除用滤波器自带的纯铜线外每路输入输出并联特氟龙镀银线,最粗5平方MM,接线端子用紫铜镀银Y形叉和特氟龙镀银线先冷压再上银焊锡,并加热缩套管



定制的全铝机箱:


安装接线:手动电钻打好固定孔装铜柱固定






声韵紫铜镀金尾插座,预留保险丝座开孔,但接线点太细小,弃之不用





完成


两个白色插座是经过三级EMI滤波电路,两路独立,互不干扰, 橙色插座只经过去直流滤波,未经过EMI 滤波接后级用,四个插座各自独立,均无互相干扰,特氟龙线太硬,包括打眼,螺丝装配搞了两天,终于完成了,插上小试了一下:声底干净了许多,听着舒服,治不治牛叫还没接上后级试,应该没问题,总共花费500左右.
