健伍KX-W892卡座显示屏暗

stb57 · 发表于 2018-5-11 22:22

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

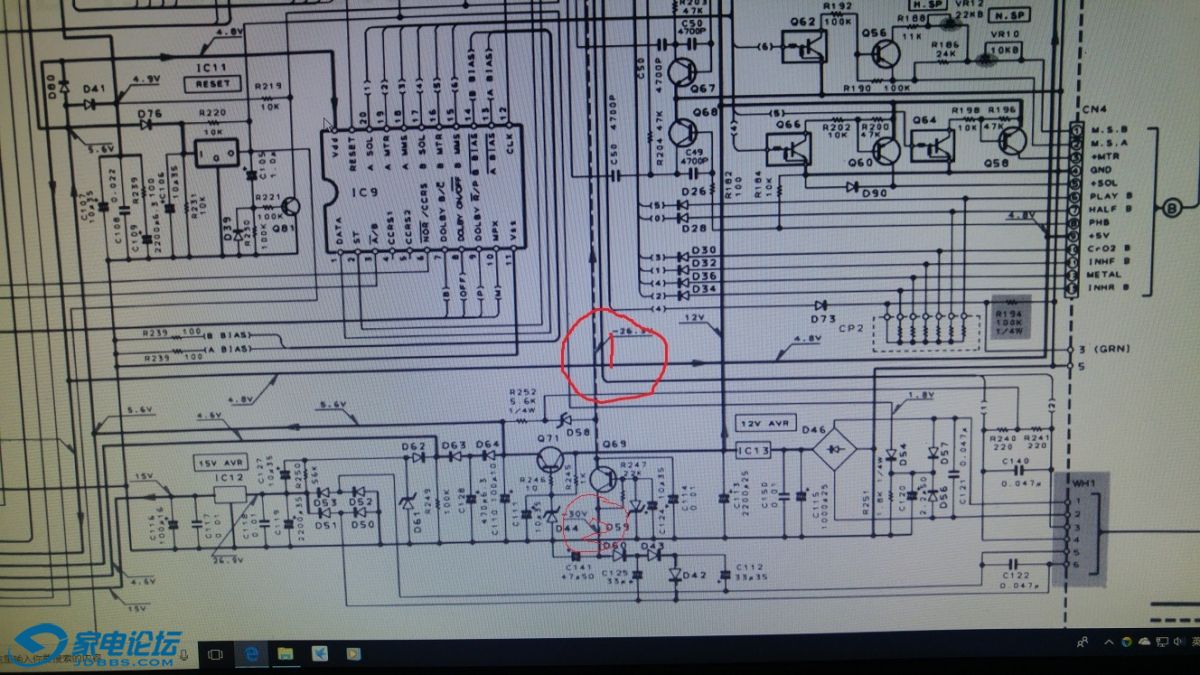

此卡座给VFD供点的-30V电压为-17.5V.此电路图1处为-17.5V .2处电压为-18V.不知哪个原件有问题。请懂的朋友看看是哪个地方有问题

咝咝入扣 · 发表于 2018-5-11 22:41

交易区新帖推荐

检查D59,稳压二极管

stb57 · 发表于 2018-5-12 13:15

D59我检查了是好的。周围的二极管我都查了都是好的，Q69，Q71三极管也是好的。就是不知道坏在哪里。

stb57 · 发表于 2018-5-12 13:21

请懂的朋友帮我看看是哪个原件有问题造成-26.5V只有-17.5V.

suline · 发表于 2018-5-12 13:43

输入电压低，那就有可能是倍压整流的电容出问题了

stb57 · 发表于 2018-5-12 13:54

交易区新帖推荐

朋友看看哪个电容是倍压整流的

suline · 发表于 2018-5-12 13:58

本帖最后由 suline 于 2018-5-12 14:01 编辑

就红圈下面几个，不过你要先确认变压器输出电压是否正常

JEEPSRT · 发表于 2018-5-12 15:42

许多健伍老卡座，CD机，组合机上的屏显都有变暗的情况出现，但也好像是特定某些年某批次的机器爱出这样的问题，比如健伍880,1100系列卡座就很少出现屏显变暗的情况！其实不光健伍，许多品牌的卡座，CD，组合，录像机屏显都有变暗的！这也许不是简单的元器件损坏老化的问题，也有可能和屏显老化质量不好有关，有的元器件换了个遍也不能解决屏显暗的问题！我的经验是1984年左右至1987年的卡座屏显变暗的比较多，1988年以后屏显变暗的相对少一些！

模拟王 · 发表于 2018-5-12 15:46

正儿八经的技术问题！可惜平时装神弄鬼喜欢卖下限的大神都不敢出来了

模拟王 · 发表于 2018-5-12 15:47

有的大神说他改装的机器能超过原版呵呵连电路图都看不懂的你指望？！

stb57 · 发表于 2018-5-12 16:27

是C112电容坏了。换了电容现在有-27V了。+5V也正常可显示屏还是很暗不知道怎么回事。

suline · 发表于 2018-5-12 17:41

stb57 发表于 2018-5-12 16:27
是C112电容坏了。换了电容现在有-27V了。+5V也正常可显示屏还是很暗不知道怎么回事。

量下灯丝电压，交流档

stb57 · 发表于 2018-5-12 20:04

没找到灯丝的供电。图上只有-26V和5V电压

stb57 · 发表于 2018-5-12 20:11

http://www.go-gddq.com/html/TZ-WXShC/2013-06/1143772.htm 这是电路图的链接请朋友帮我看看哪个是灯丝的供电。

suline · 发表于 2018-5-12 20:39

显示屏灯丝电压就是F F两个接线端，直连到变压器3V交流输出，
