2018年4月份上海音响展，Sound United 集团发布了天龙合并机的旗舰机型AVC-X8500H，并在展会上演示了由“Definitive BP系列家庭影院音箱 + 天龙AVC-X8500H”组成的一套9.1.6声道的影院系统。

展会结束后，SU集团在第一时间就将展会上与大家见面的这套系统原样不动地全部发到了北京，中尉也有机会在第一时间深度试听了天龙AVC-X8500H这台旗舰合并机与DT的BP9000系列音箱。

2017年下半年，中尉曾分别评测了天龙X4400H与X6400H两款中高端机型。这次就对这台X8500H进行深度解析，在这篇文章中，我们只谈硬件，不谈听感。

---

一、最大的功能亮点

这次推出的X8500H合并机王，最大的功能亮点就是它拥有15组接线柱，可连接15只音箱，并可直接驱动其中多达 13声道的音箱！

【15只音箱 + 13声道】意味着什么？ 意味着X8500H可同时很好的兼顾Dolby ATMOS 与 Auro3D两种格式的软件。如果玩家希望在家中能同时支持这两种格式，那么在连接15只音箱后，X8500H 可同时支持最多“7.2.6模式”的Dolby ATMOS格式，以及“7.1.6模式”的Auro3D格式。

中尉

交易区新帖推荐

二、产地

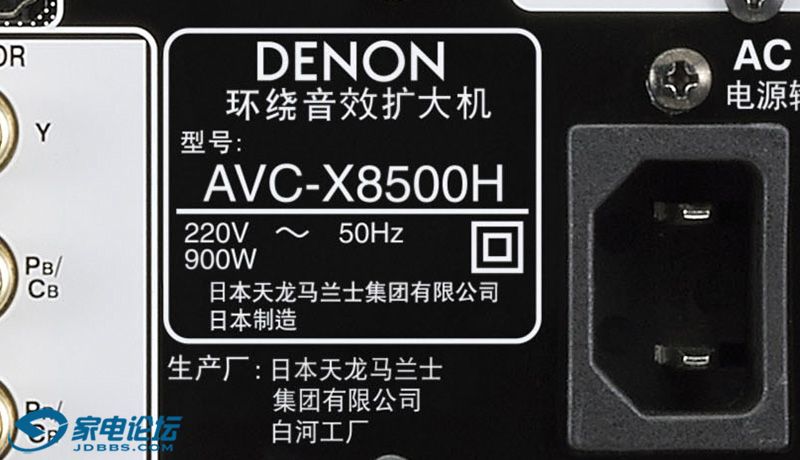

与天龙X6400、马兰士SR8012一样，天龙AVC-X8500H同样产自日本福岛县的白河工厂。

扩展阅读：《天龙 马兰士 日本白河工厂概览》

下面图中车间工人正在组装AVC-X8500H。

中尉

三、外观与接口

AVC-X8500H净高19.5cm，比X6400高了不少，具备了旗舰机型应用的体型。

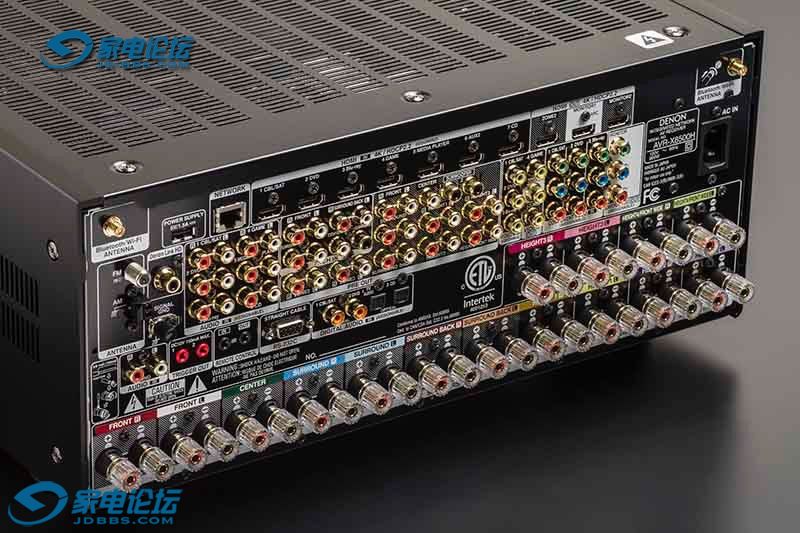

机器背部接口丰富，除8进3出常规的HDMI接口配置，还有13.2声道的前级输出端子。

中尉

四、内部电路构造

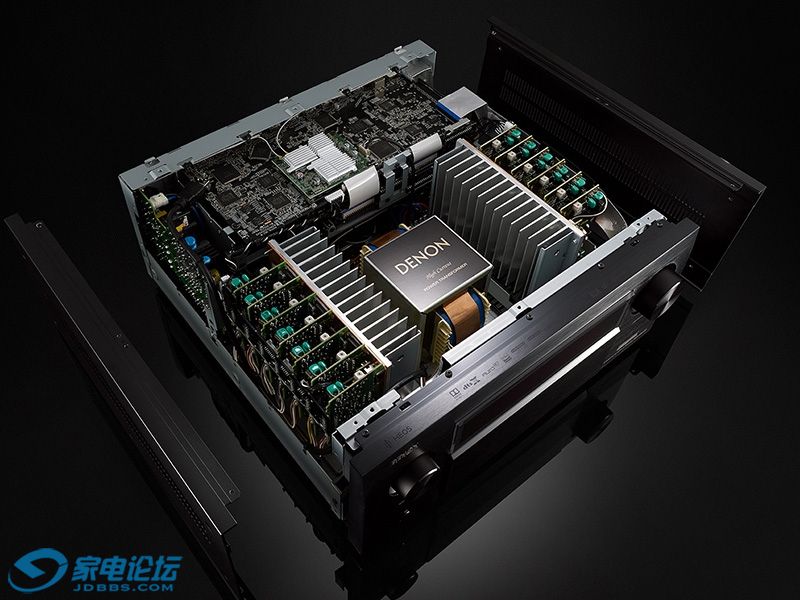

AVC-X8500H的内部电路相当规整。靠近机器背板是电路板，中间的大型方牛很醒目，方牛左侧是7声道独立放大模块，方牛右侧是6声道的独立放大模块。

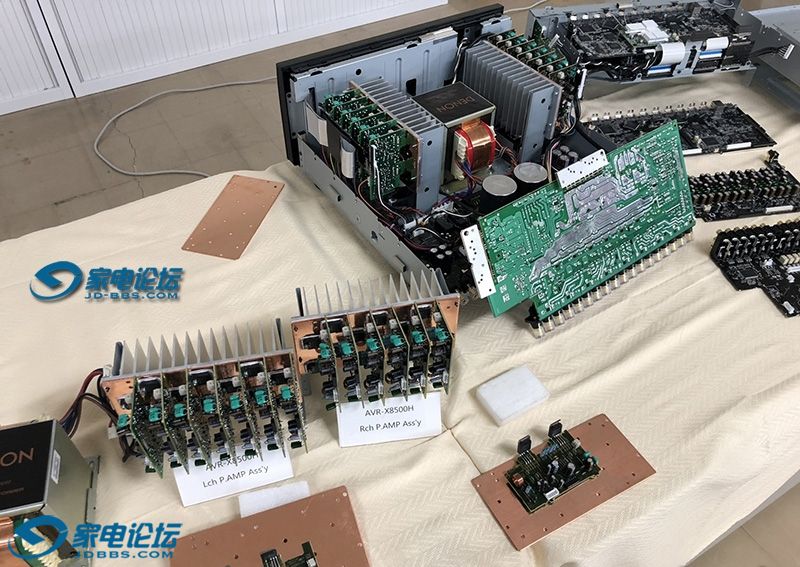

拆开机器看看内部构造，接下来中尉会详细介绍多处细节。

中尉

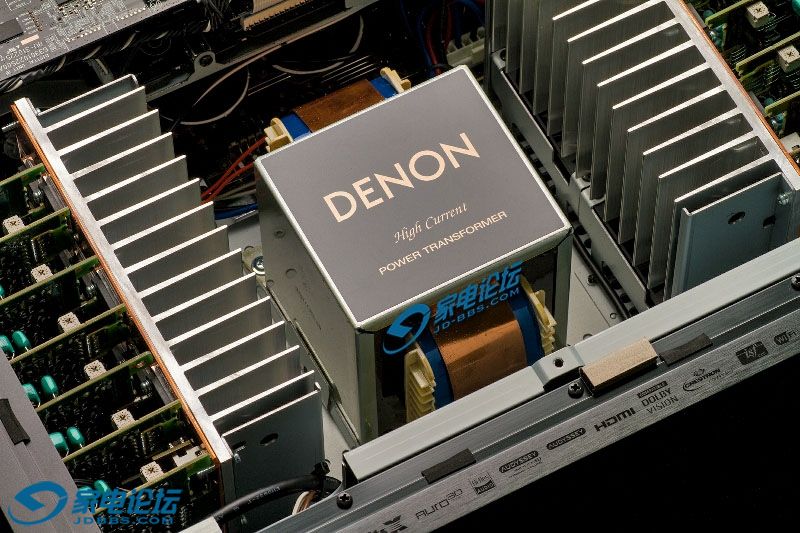

五、变压器






扩展阅读：《企鹅发烧 · 中尉原创：谈一谈音响器材中的变压器》

由上面的图表可以看出，AVC-X8500H的变压器比其下级机型X6400和上一代旗舰X7200重了很多。

初级线圈内阻有明显降低。视在功率更大（我们的音箱是感性负载，因而功放的部分输出功率属于无功功率，这里不展开讲，总之就是这个方牛更强）。

另外，与其它机型相同，X8500H的变压器同样由日本阪东（Banko）公司供货。

中尉

交易区新帖推荐

六、单片式功率放大电路

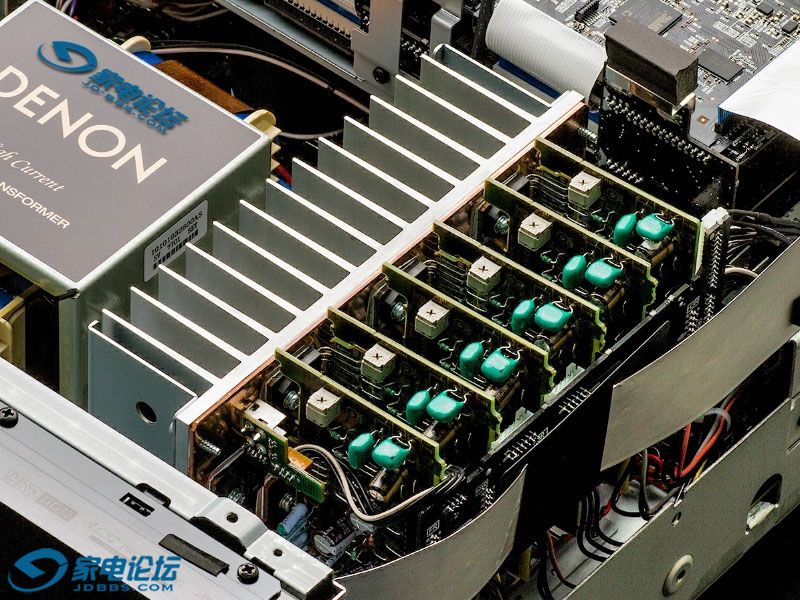

X8500H的13个功率输出声道采用单片式放大器结构，每个声道一张小电路板，每片电路板上有一对功率管。

相对于所有放大电路共用一张电路板，单片式放大器布局可以在很大程度上消除信号串扰，对提升音质有明显作用。







X8500H每声道采用一对日本三肯公司为Denon定制的DHCT-A3/DHCT-C3大电流达灵顿利复合管进行推挽放大（High Power Darlington Pair Transistors）。

DHCT-A3/DHCT-C3这组对管是天龙在中高端机型上很常见的功率管，最高可提供160W的功率。之前的X7200、现役的X6400使用的都是这款功率管。

与X6400不同的是，天龙在每个大型散热器上还加装了一片厚2mm的纯铜板，显然是为了更好的帮助功率管散热。




上图是X6400的功率管安装方式，X8500H同样采用了这种上下错开的安置方式。所不同的是X6400的11对功率管是在一个大型散热片，而X8500H是7+6的左右分配方式。

中尉

七、滤波电容

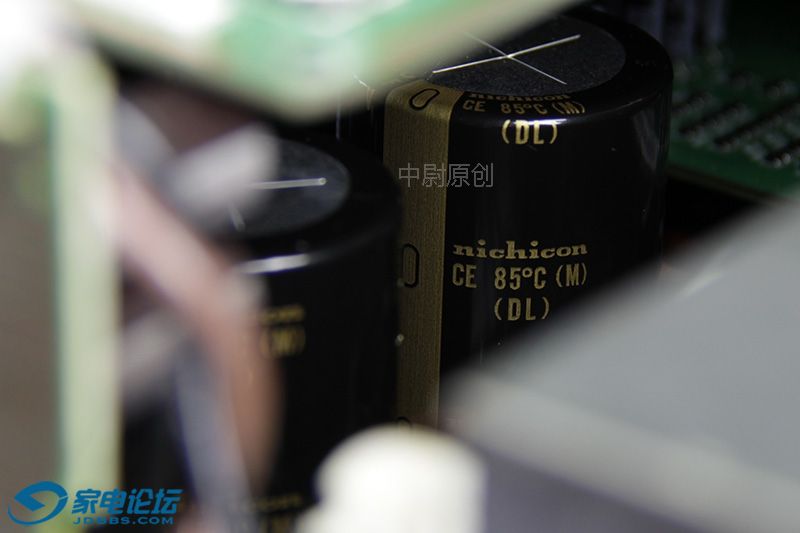

天龙 AVC-X8500H 采用了两只由日本Nichicon公司特制的 22000μF 高速电容（下图）。


天龙 AVC-X6400的电容（下图）容量是15000μF。



天龙 AVC-X4400的电容（下图）容量与X6400一样，也是15000μF，但并不是特制元件。

中尉

八、DSP芯片

AV功放的DPS芯片配置一直是发烧友的关注焦点。在天龙之前上市的中高端机型中，采用的一直都是4片ADSP21487的DSP芯片配置，但在X8500H身上，芯片配置做了较大的升级。

我们先来复习一下以前的内容。下图是X7200，图中最左侧即4片ADSP21487。




下图是X6400，虽然同样是4片ADSP21487，但排列方式做了改良。

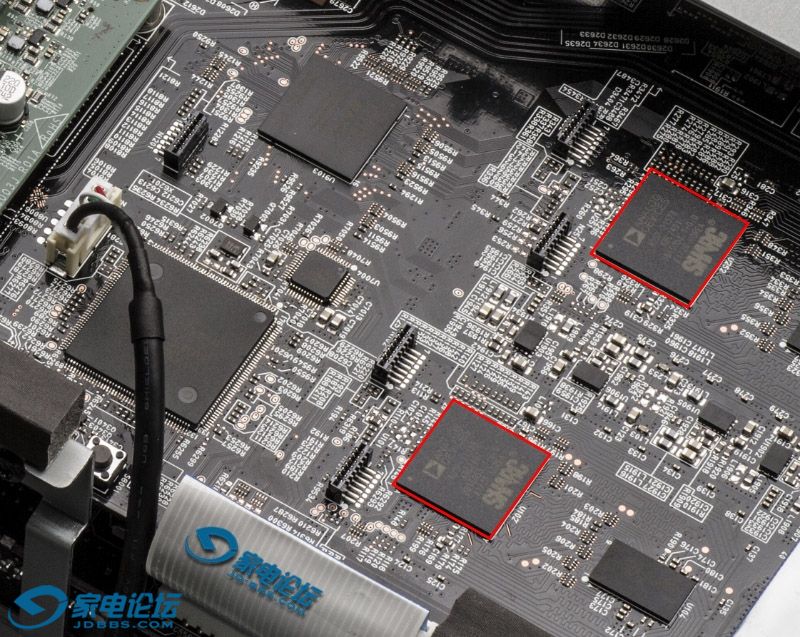

但在全新上市的AVC-X8500H身上，我们熟悉的4片式DSP芯片配置消失了！只有两枚芯片。这就是天龙最新采用的两枚双核ADSP-21573芯片。



下面的图片以X7200为例，很好的说明了ADSP21573与ADSP21487的配置差别。我们可以看到，一方面，芯片运行频率更快，配置的内存颗粒也由很老的SDRM内存升级为DDR3内存。

另外，四枚单核芯片升级为两枚双核芯片所带来的好处也是很明显的，物理路径距离更近，数据传递更精确。

中尉

九、DAC芯片

除了DSP芯片，DAC芯片也是发烧友关注的另一个焦点。先来看看下面的图表，X4400与X6400采用的都是2枚AK4458VN解码芯片，所不同的是运行频率不同。




在X8500H身上，天龙舍弃了AK4458VN，而是采用了AK4490EQ（下图）。相对于4458，后者拥有更高的信噪比。



而且，更为重要的是数量！X8500H一口气采用了8枚AK4490EQ！每只4490负责2个声道。下图是X8500H的DAC解码电路板。



下图清晰地说明了每只AK4490EQ的具体任务。

中尉

十、前级电路

除了DSP芯片与DAC芯片，还有一点必须强调，就是X8500H的前级输出电路。

从下图中可以看到，老款旗舰X7200采用了2枚电子音量控制芯片，负责音量控制与信道选择。

而在新款的X8500H上，采用了9枚芯片来负责相同的工作。




下图清晰地说明了信号的处理流程。

中尉

这篇文章到此为止。通过上面的图片与文字，相信大家对X8500有了清晰的认知。至于这款功放的听感，中尉在这篇文章中就不多谈了，稍后会专门撰文谈一谈4月28日X8500H与Definitive音箱活动的听感。
