本帖最后由 裸奔皇帝 于 2018-4-29 23:30 编辑

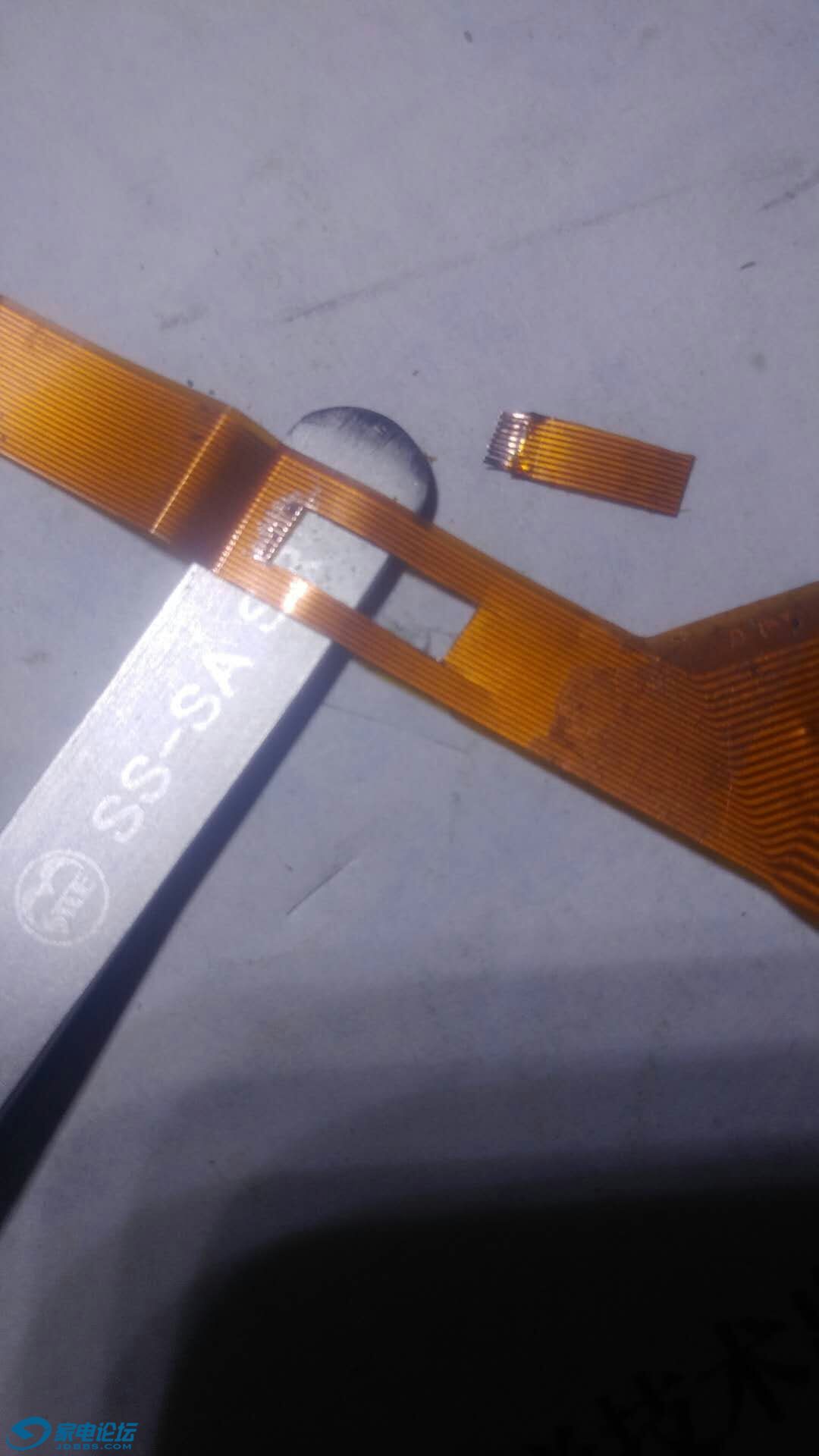

如图:
这是一片录像机连接VTR屏的排线、从表面中间部分看出已经明显断了、故障前拍的图片由于找不到就不上传了、预焊步骤我就不多说了、想着既然都发贴了也就顺便多唠叨几句吧！坛里老前辈绕过。
第ㄧ步:将中间断开的排线用美工刀先割出一段位置供另一块同等大小排线来补填、注意补填这块排线一定要比先前割出位置的长个2毫米、这种排线我看到很多维修人员喜欢直接用美工刀片刮开固化胶质然后采用飞线解决、其实这是一道非常考验手技的活儿、断两三拫还好解决、但是一上了四五根线就算焊成功了后面处理环节仍然棘手、耳机铜线?或其他什么材质代替?很多维修人员在这关卡住了脚步。
第二步:先一定用防风打火机烧出排线待焊焊头、尽量掌握好速度均衡、上面我所说为什么要多出2毫米这里刚好用上、灼好后用刀片轻轻划掉固化胶质再用剪刀修整齐排线焊脚两头保持一样矩离。
第三步:在用马碲头烙铁上锡时尽量保持一次性拖锡步骤一气合成、拖好后在灯光透过背光后面仔细观看焊头之间是否短路?这里说一下母排线只能只刮待焊这面子排线则必须两面都要刮干净固化胶质不然永远焊不上、两面焊好对着白炽灯反复观察是否短路、当然此时我也希望从你焦躁不安的脸上能露出一丝愉悦、很好!恭喜你、东西是死的人是活的只要肯动脑上帝也会支持你的
别笑得太早……此时用软化胶平整均匀封好接头装机测试久別的屏灯再次呈现眼前才算是真正大功告成……
以上纯属个人平时积垒的一点小经验常识、希望坛友、前辈别见笑也希望你们有什么更好方案也可分享下。谢谢……最后祝各位烧友坛友玩鸡开心5.1快乐…… |
评分
-
查看全部评分
|
[复制链接]
京公网安备 11010602010207号
( 京ICP证041102号，京ICP备09075138号-9 )
狗仔卡
发表于 2018-4-29 22:13
变色卡
楼主
好手艺，好经验，不过应该用尖头烙铁一根一根地焊，这样不容易临线搭锡。
