无损拆下Sony单数机压带轮的两种方法

秦皇岛小张

前几天有坛友讨论如何拆下Sony单数机压带轮而不损坏支撑轴，当然我就想跟帖说明，奈何空口说不如图文并茂。昨天到了一台单数机，于是今天完成了无损更换压带轮，而且用了两种方法。全当引玉之砖，欢迎大家斧正

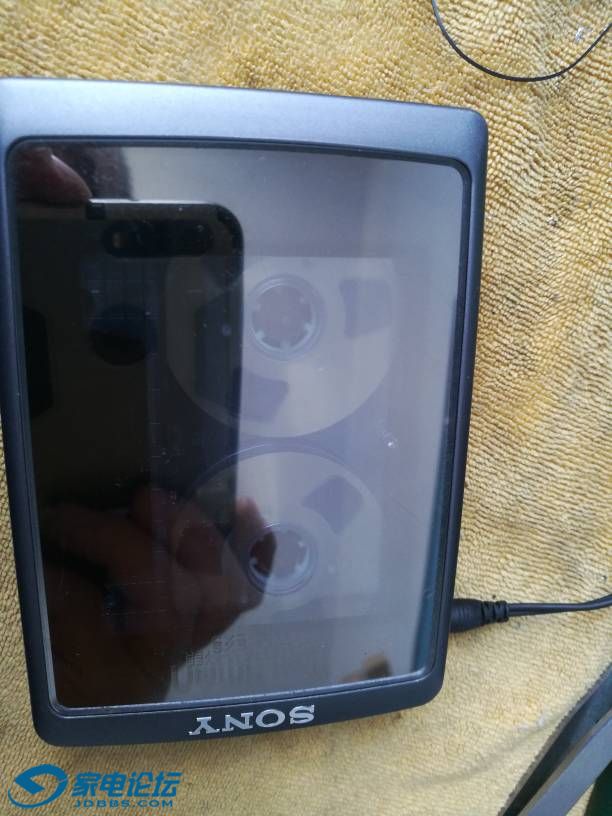

    可见今天拆的是台EX5，完全能代表Sony侧开门的单数机结构。



下面开始
1可见侧开门的单数机，磁头及压带轮部分被中框完全包围。原来更换压带轮的方法就是从压带轮支撑轴上拔下压带轮架，然后更换。此方法优点是比较简单，缺点是压带轮架支撑轴顶上的小帽子卡，必定要掉下一块。掉的大了，再将压带轮架按回去可能很容易就掉下来或者移位。所以，得想办法拆下压带轮而不损坏支撑轴架等部分。



2
拆下前后机器盖子，可见压带轮轴对应的下边的机芯上有个孔，但孔后有一个皮带轮挡住了。就是箭头所示为皮带轮。


3
拿掉皮带轮，可见压带轮轴所对位置已经通畅了。再顶下压带轮轴既可


4
顶下压带轮轴了


5
从后面掉下去了，然后压带轮就顺利拿下来了。



6第二种方法，不拆皮带轮，但要拆下中框。拆下后可以往外转动压带轮架，转到压带轮轴下面没有阻挡物既可顶下压带轮轴


7顶下一半了

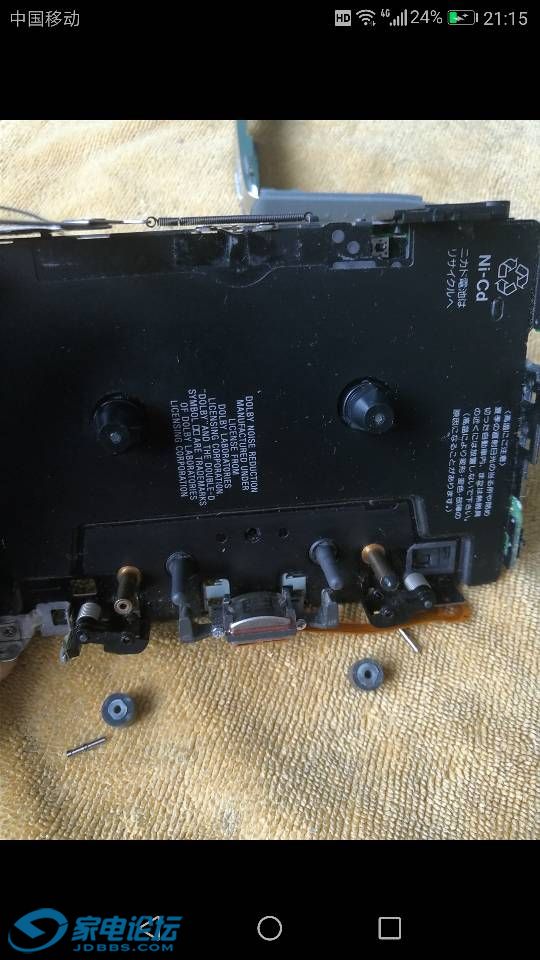

8两种方法，无损取下压带轮。至于安装回去，只要逆操作既可，不在此处赘述。

我是秦皇岛小张，我为自己代言

Rimage_LSP

交易区新帖推荐

wzy79

顶技术贴

haigang4290

大赞！学习了！

ninboke

不错的经验，以后换压带轮无忧了。秦皇上玩随身听汐小张玩出工匠精神来了。

zwzys

交易区新帖推荐

我就是这样拆的  感谢分享

s89238600

技术贴一定要支持

wenroudejian

原来这就叫压带轮啊，以后不叫它轱辘了，哈哈

六月茉莉

厉害了

活在生活

话说修过几十台这种侧开门的机器，没有一台压带轮是有问题的，可见单数机材料确实比其他的好

cptboy

不错收藏！

cq682326

牛人！

samxwhwhs

谢谢！真的谢谢！之前那个问压带轮怎么拆的就是我，我的ex5有救了！

xiaohuipc

顶下小张！好技术！

ayumimimimi

简单明了，适合那些小白，免得乱拆乱搞，败坏好机子！
