请教WM-FX909显示问题

秦皇岛小张 · 发表于 2018-4-20 10:21

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由秦皇岛小张于 2018-4-20 10:24 编辑

原来淘过一台fx909，说来惭愧，竟然没有找到收音机调台的按钮，觉得可能调台按钮在线控上，而当时有没有线控，于是转让了。后来坛友指点才知道竟然是两级下滑盖子……
于是又在坛子里淘了台fx909，换上了皮带就OK了。目前听感相当好，这没想到这个机器声音如此不错！
言归正传，使用中发现线控显示很有意思，注意看图右下角，有个磁带示意图，里面竟然能模拟显示磁带长度。那五个小竖条从左到右会依次闪烁，也就表示磁带目前运行长度，到最右边的竖条闪烁，就是磁带快到头了。
这个功能太神奇了，我就不明白机器怎么知道磁带运行的长度的，特别是磁带本身也是从30分钟到60甚至90分钟长度不一的。所以求教高手指点一下，Sony怎样实现的这一技术？简单说说就行，太复杂我也不懂

liujn7612 · 发表于 2018-4-20 10:29

交易区新帖推荐

这个我已困惑了一段时间，觉得是不是靠那个光电检测管来检测卷带轮卷带速度确定磁带位置

N97係 · 发表于 2018-4-20 10:31

被动收带轮转速。时间长转的慢，时间短转得快。我猜的。楼主看看机芯是不是贴了两个反光纸？是的话就是这个原理

秦皇岛小张 · 发表于 2018-4-20 10:38

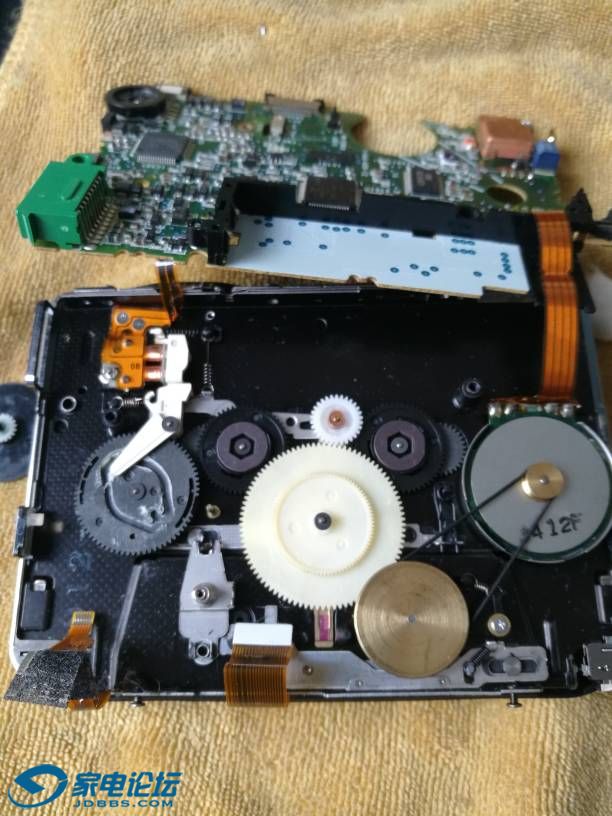

这是换皮带时候拍的，我看一个光电检测贴纸也没有啊。

秦皇岛小张 · 发表于 2018-4-20 10:43

N97係发表于 2018-4-20 10:31
被动收带轮转速。时间长转的慢，时间短转得快。我猜的。楼主看看机芯是不是贴了两个反光纸？是的话就是这个 ...

已上图，请看

秦皇岛小张 · 发表于 2018-4-20 10:43

交易区新帖推荐

liujn7612 发表于 2018-4-20 10:29
这个我已困惑了一段时间，觉得是不是靠那个光电检测管来检测卷带轮卷带速度确定磁带位置

上图了，请看一下，没有常见的黑白贴纸啊

N97係 · 发表于 2018-4-20 10:50

很好奇，等高手来

Pengm · 发表于 2018-4-20 10:52

是有些黑科技，双磁头，声音对比FX88 707一些排插货确实有提升。

Capstan · 发表于 2018-4-20 10:53

左右双Hall sensor（霍尔传感器）探测转速差来估算磁带剩余长度。

liujn7612 · 发表于 2018-4-20 10:55

应该图片上卷带轮上的两个六角磁铁就是检测速度呢

ninboke · 发表于 2018-4-20 10:56

看这机芯应该工作相当稳定，，

rjun001 · 发表于 2018-4-20 10:57

等待高手解惑

N97係 · 发表于 2018-4-20 11:10

看看电路板正反有啥玄机？

唐僧 · 发表于 2018-4-20 11:12

我的ex909上好像也有类似功能

deadcat · 发表于 2018-4-20 11:14

双头怪的声音确实很牛的
