磁带机要做到完美真是伤神，不过也算苦中有乐吧，呵呵
由于没有图，所以经过一番研究板子走线加ic的pdf分析，确定了电容方案以及电路是否改善的基调完成了板子的处理
上机后发现收音机不负众望，7373和7688表现依然不出意料，直接进入收音第一阵列
不过播放磁带就有点失望了，首先走带不稳，其次高频段差，简单说就是音色偏暗，且高频延伸也差，什么细节就不要想了
这种效果还是我打磨后的效果，所以一种深深的失落～，其实，当我看见磁带前置是东芝的之后我心就凉了半截
爱华jx629系列，jx505系列，js215 415系列等等，都是用的东芝芯片，就没有磁带出色的～～
当然有人说这些机器声音好的很，反正我是看不上的～，其实415、470这些东芝芯片搞好了，磁带播放还比jx的强点，不过无论和索尼芯片比较通透度，还是和中低端爱华的三洋、东芝整合芯片比听感，都是比不了的～
话扯远了，难道这个机器就太监了？就这样当收音机用？说实话，不甘心，t23的最后一部，还得继续走下去
首先要解决走带问题，这个机器的稳速比较简单，是分体式的，所以对机芯的要求自然高点，所以将机芯又拆出来，反复研究，手动加载，观察各种状态的阻尼，走带的情况等等，然后逐一做一些细节的润滑，说实话，也是有点盲人摸象，一把抓的赶脚～～
然后再装机，OK，成功～～，当然革命尚未成功～～
关于高音的问题，当然以前排除磁头问题和电路故障，所以重点分析电路设计问题
这里面有两个可能，一个就是这个ic本身就不足，第二个就是爱华的调音，当然这里有个疑惑，普通人可能觉得，爱华可能会去把高音调差吗？
其实这不能说是将高音调差，是为了配合搭配的耳塞，其实这不鲜见，以前我也见过，还有跳高高音的～，我个人认为，这种电路处理行为是为了配合原配耳机。例如索尼的不少机器都有高频偏多的问题，特别是音效下，这也和原来索尼搭配的耳塞有很大的关系。

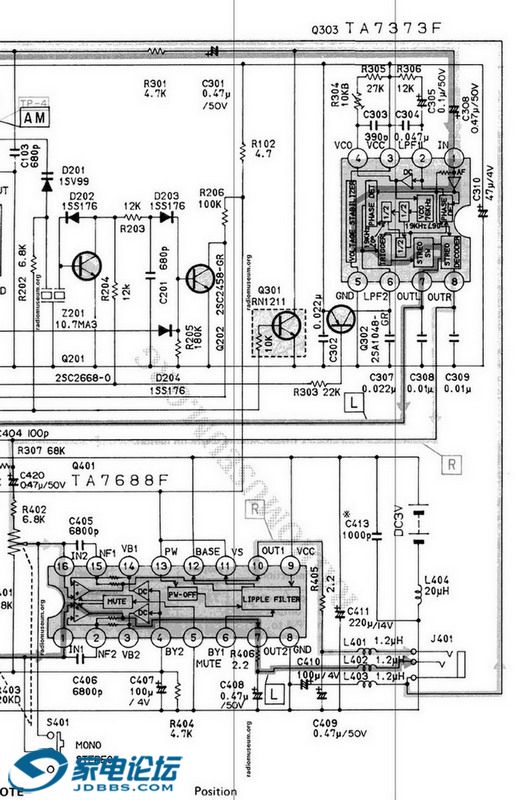

根据收音机的效果，二房部分应该没啥问题，我也把二房的周边全部看了一下，和7688常规应用的布置应该是一样的。
所以重点就在磁带前置上，其实对于非录放机来说，电路还是非常简单的，所谓单放机，收放机的图相对于录放机就有点小儿科的意思，所以无论是板子上，还是ic本身的pdf，外围元件都不多。
这块东芝芯片型号是ta7709，就是一块单纯的立体声（单向磁头）前置放大合并两个电子开关（一般用于磁带类型选择）
这个芯片设计就于一般的不同，一般的磁带类型选择一般是在前置放大的负反馈环节实现的，这个ic设计是在输出滤波上处理。总之这个芯片估计也是东芝拍脑壳拍出来的～～，经过一些考虑，将磁头补偿，反馈环节以及磁带类型选择电路上做了一些调整后，最终解决了高频偏暗及延伸不足的问题，电路本身应该都是原版的应用，还是元件取值的问题，所以我个人觉得这应该是当初为了搭配原配耳塞所做的一种补偿。
玩随身听的，自然知道有些机器只有用原配耳塞才好听，换了耳塞就好像换了机器一样，其实就是这种原因～～，但往往烧友认为是因为原配耳塞特别好的缘故，其实不一定是这个原因～～
最终该机磁带还是不错，但是我觉得低频质感这些还是不如后面几代，后面几代有爱华典型的那种磁性的低频，和我们印象中的爱华一致，而该机声线相对比较细，但又不像爱华高端那种清亮透澈，声音又显的中性一些。
当然该机的收音音色就强于后几代了（接收选择这些其实都差异不大，都是挺强的），表现在声音的通透和人声的质感，和202对比一听，一个调调～（虽然两个机器是两个公司的解码）
t23本身是金属机芯，有两个大的铁飞轮(因为本身这个机芯原设计就是双向设计的，类似于索尼的fx系列)，然后舱门的转动机构都是金属的框架，然后舱门非常厚实固定在框架上，类似于170、202系列这样的，然后有个塑料中框和后面的背盖
整机拆装还是比较方便的，另外单出拆电路板也是非常方便，整机非常结实，整机沉甸甸的，特别实在的一个机器
这个机器我觉得的搞好了，特别适合收音机爱好者，而且这机器基础在这里，收音机音质还可以提升，如果放弃磁带，还可以利用其它空间，打造一台巨无霸配置的收音，那时随便称个王什么的，别人决不敢说二话。
虽然磁带在t23里没什么特色，但收音音质确实在t23系列里独树一帜，所以也还是值得称道了～

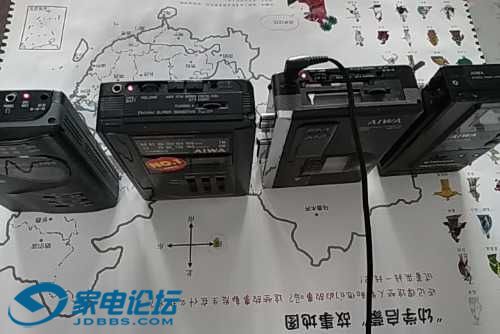

整个23系列也就此结束了，在发挥相关机器最高水平的基础上，个人觉得磁带播放听过以2为最，收音当然第一版了，另外两个也差距也很小，当然，就本身的皮毛来说，第一版的皮毛是最好的，我觉得摔应该都是摔不坏的～～
over
|
-
|
