爱华HS-U07打理分享，顺便出蓝色EX7（已出）

zl0453

打理好了一台爱华U07，发现论坛打理资料较少，分享给大家，U07暂不出
防删出蓝色EX7, 功能都好，大齿轮无裂，声音AB面均不偏不颤，成色可以单机带电池盒，EX7 已出，打理内容在下面。






以下爱华HS-U07打理
一直听说爱华老7系如何如何牛x，闲鱼的价格也是牛x，终于等到一个价格合适的U07，上家说收音声小，磁带要打理，赌了！

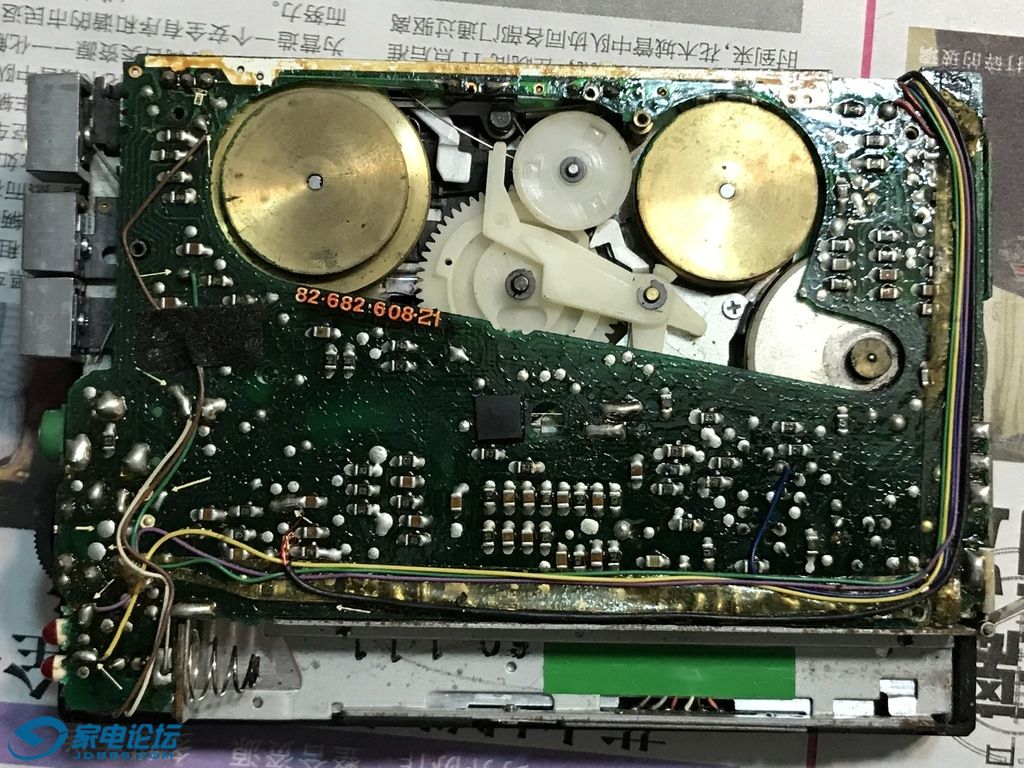

到手，成色一般，不过不缺件，含收音卡不错。上电磁带无动静，收音有小声，磁带/收音开关貌似卡在收音位置，


打开看到皮带不见了，电机及传动轮上有皮带残留和铜锈，万幸磁带/收音开关和拨片都是好的，只是上家安装回时没有对准所以卡在一个位置
电磁负极弹簧锈，锉刀伺候


取下电路板，机芯如下图，尼龙齿轮都完好，用手转动试了下自动翻面都正常，机芯骨架局部铁锈，同样锉刀伺候


电路板部分，电容没有明显漏液，不过不代表电容不老化。选曲静音位置开关铜片有变形，矫正


自动返带磁带机不打理磁头切换开关就是耍流氓！拆开清理干净


音量电位器


同样拆开手动清洁，清洁这个不能太用力

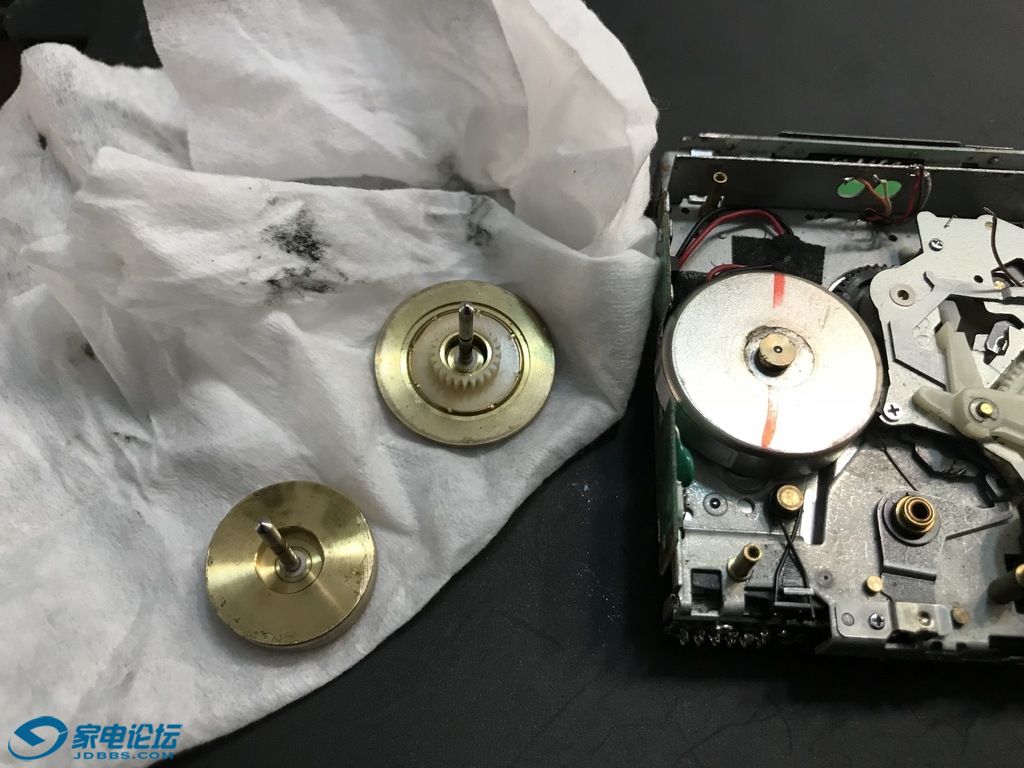

主导轮铜锈用醋浸泡一会搽就很快能擦掉，皮带残留就只能酒精及棉柔巾慢慢擦了，不偷懒卸下铜轮，顺便加了点油，拆卸时候差点把卡子弄飞


安装回，OKXIA进口皮带对折长度80mm,0.7方带


琢磨了一下，确定皮带应该这么绕，其实很多时候只要按照两个铜轮需要转向相反就能推断出怎么绕了。


这个估计很多人不齿，卸下所有电解，个别有轻微漏液痕迹，大多都是好的，但是不管了，全部换好钽电容，反正我觉得音质可以。


焊回返带信号和磁头信号线


装回外壳，老机又欢快的唱响了，音质是真的不错
返带有力一点不颤，快进快退选曲功能也都正常


收音卡也不错，一切正常


完！

pepsibbs

交易区新帖推荐

皮带80的

zl0453

pepsibbs 发表于 2018-3-16 00:17
皮带80的

谢谢

zl0453

pepsibbs 发表于 2018-3-16 00:17
皮带80的

051/080/0.7  是对折长80对吧？

pepsibbs

zl0453 发表于 2018-3-16 00:21
051/080/0.7  是对折长80对吧？

是的

安康0211

交易区新帖推荐

p75/p77/p700/p705，都有。p7没有

zl0453

安康0211 发表于 2018-3-16 00:45
p75/p77/p700/p705，都有。p7没有

是的，国内外搜遍了都找不到

zl0453

继续求手册

zl0453

继续继续

tntll

没图，根据ic的pdf看板子就行，既然打理，耗点精力也是心安理得的，呵呵

zl0453

tntll 发表于 2018-3-16 12:58
没图，根据ic的pdf看板子就行，既然打理，耗点精力也是心安理得的，呵呵

看来只能这样了，不过那些大的电解电容可以先换掉

jxxcsspy

顶楼主，技术流＋好看的图片

二马8888

U7好机器！谁有兴趣有技术？出红与黑各一。

zl0453

二马8888 发表于 2018-3-16 13:55
U7好机器！谁有兴趣有技术？出红与黑各一。

等我把这个练手练好了找你

zl0453

周末顶一下
