无损完美修复MNF-1600B圆筒电机一例，运行两年正常走带。

全中文说明书

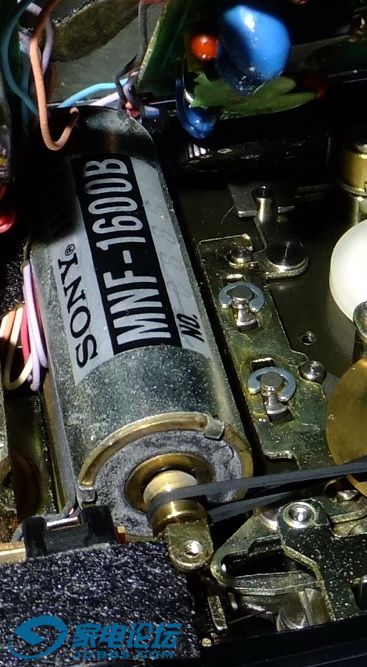

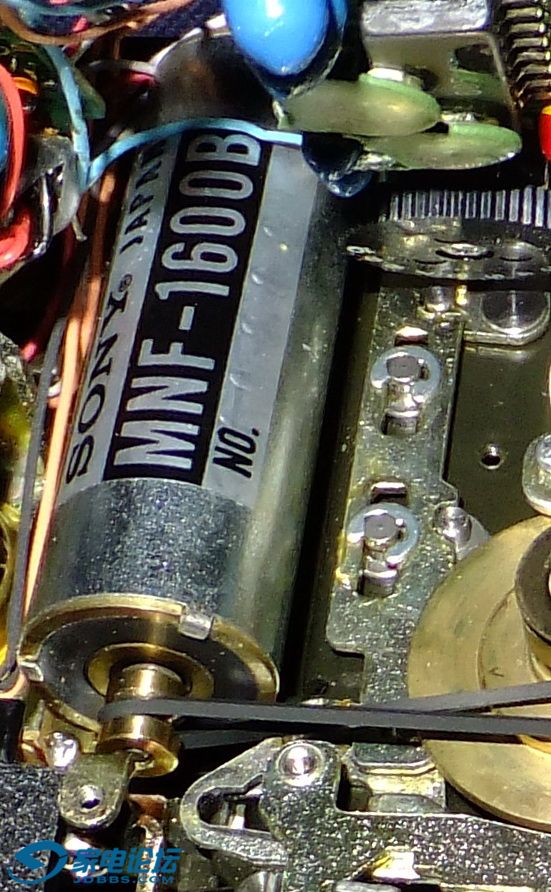

SONY MNF-1600B圆筒电机，整个机器拿到手，经过判断，机器本身电路完好，就是电机不动，仔细查看，是电机内部因故卡滞，完全无法转动，电机轴纹丝不动，至于因什么原因卡滞，如果需要找到事实，就需要破拆开查看实际情况，在破拆之前，准备最后赌上一把，实在不行再破拆。

原理上，十几年没去接触这种类型的电机了，也没翻资料，如果记得没错，这电机应该是直流有刷带有转速回馈信号的电机，如果有错请指正。
到底是电刷锈死导致的，还是因为轴承部分的油干枯了导致的，还是其它原因，在破拆前我押上轴承油干枯粘死的可能性的赌注，赌一把，能做无损维修就尽量做无损维修。

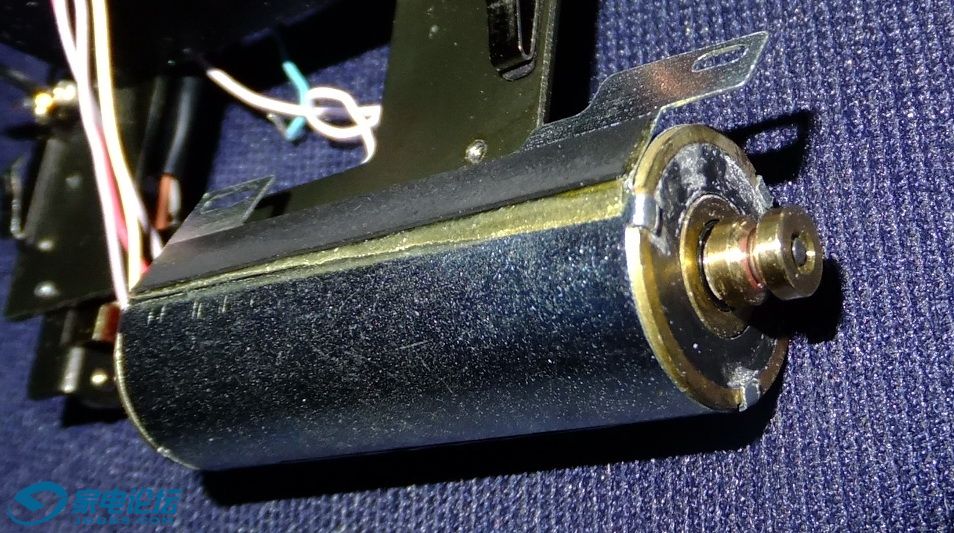

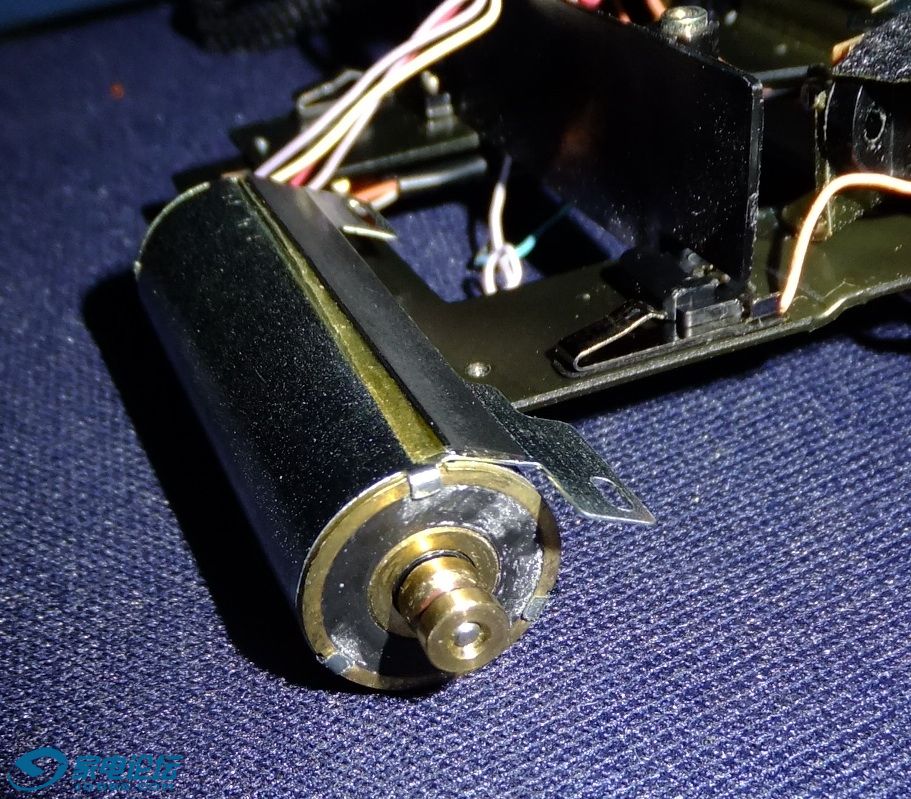

于是，拿来打印机润滑透明稀硅油，点电机最好用这个，我有信心保50年保持较好状态。刚滴点油到轴上渗透进去，立马就有了一点点小进步，可以依稀感觉轴有些点点的动了，这个筒型电机有个问题，整个电机分为两个部分，外壳部分和内部整体结构部分，在头部和尾部有减震橡胶，套住头部和尾部的内部整体部分，内部整体部分和外壳之间没有绝对的固定和关联，因此如果用力稍大，居然还会和外壳同轴转，这样，用很大力转动铜皮带轮的时候，内部整体部分也在跟着转动，没有着力点，结果，很大的风险就落到了屁股后面4根线上，这四根线就是手指甲可以握住的唯一有效着力点。


怎么办？一直持续扭动轴有可能导致电线扯断，所以就干脆皮带轮朝上放，用东西固定电机，每隔几小时持续性往轴里面点油，就这样一直持续两天时间。然后再来转一转，这下真灵，可以很干涩地转一点点角度，然后反复轻轻拧动，勉强可以转到半圈，有进步。






之后，就可以采用强力的方法，上手电钻。电钻用调压器调到很低的转速，转头夹具夹住皮带轮的力气不能太大，也不能小，不能打滑，手抓住后面电线，因为是唯一的着力点，千万不能脱开，慢慢转上一两圈之后再上点硅油，继续转，然后就会感觉到阻力在慢慢变小，转到大约一两百圈的时候，再加点硅油，拧动调压器加大电钻旋转速度，一开始还觉得有些疙瘩感觉，到后面渐渐平滑，感觉阻力几乎消失就可。

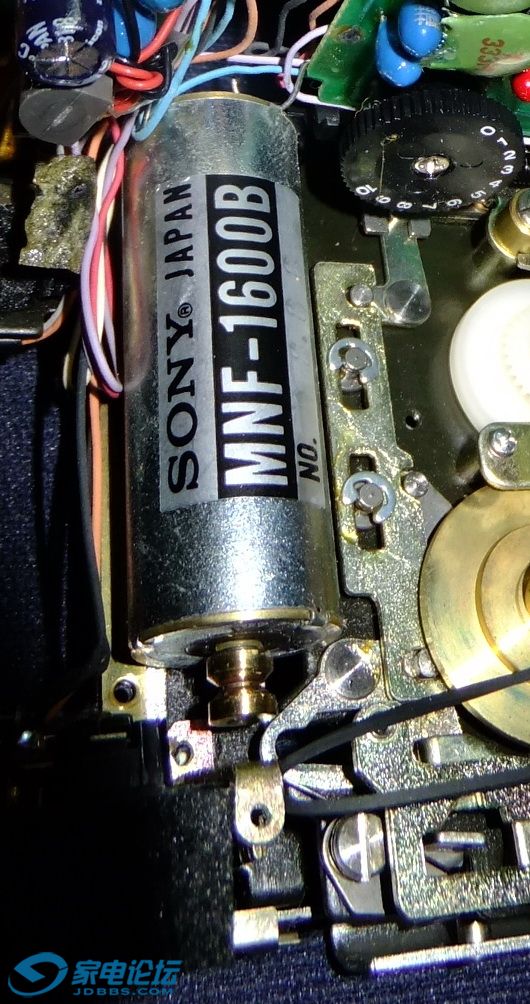

之后，就是上机通电，让其自转，注意装配回去的时候，千万要检查有没电线压在电机支架底座上，以前经常看见电线被夹在各种有趣的部位的各站机器，这种事在我这里是零容忍。排除所有异物后，电机装好，通电，电机转，一开始稍微有些擦擦声，到后面渐渐微弱，然后就是彻底静默旋转，这电机转起来真安静！完全感觉不到旋转。看铜皮带轮上面，没有留下任何痕迹。持续旋转一个上午，中午回来就可以关闭电源。









然后就是上皮带，走磁带，发现反张力异常大，仔细看下结构，

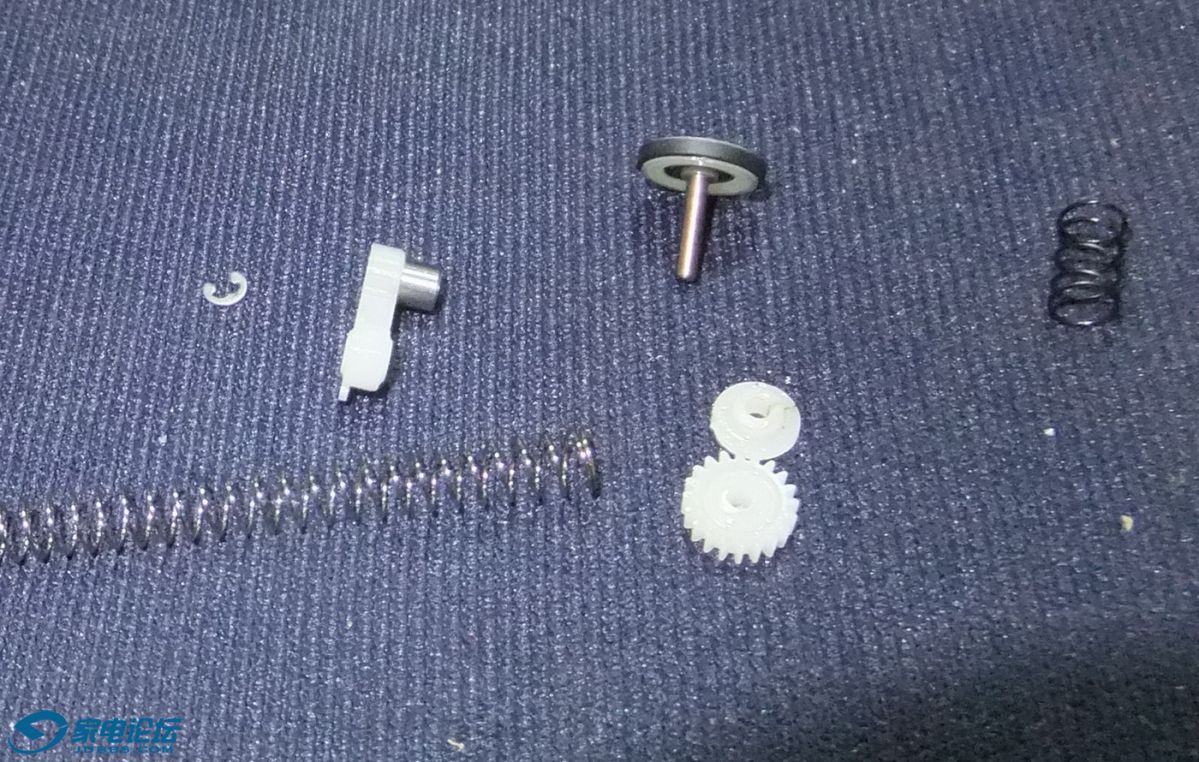

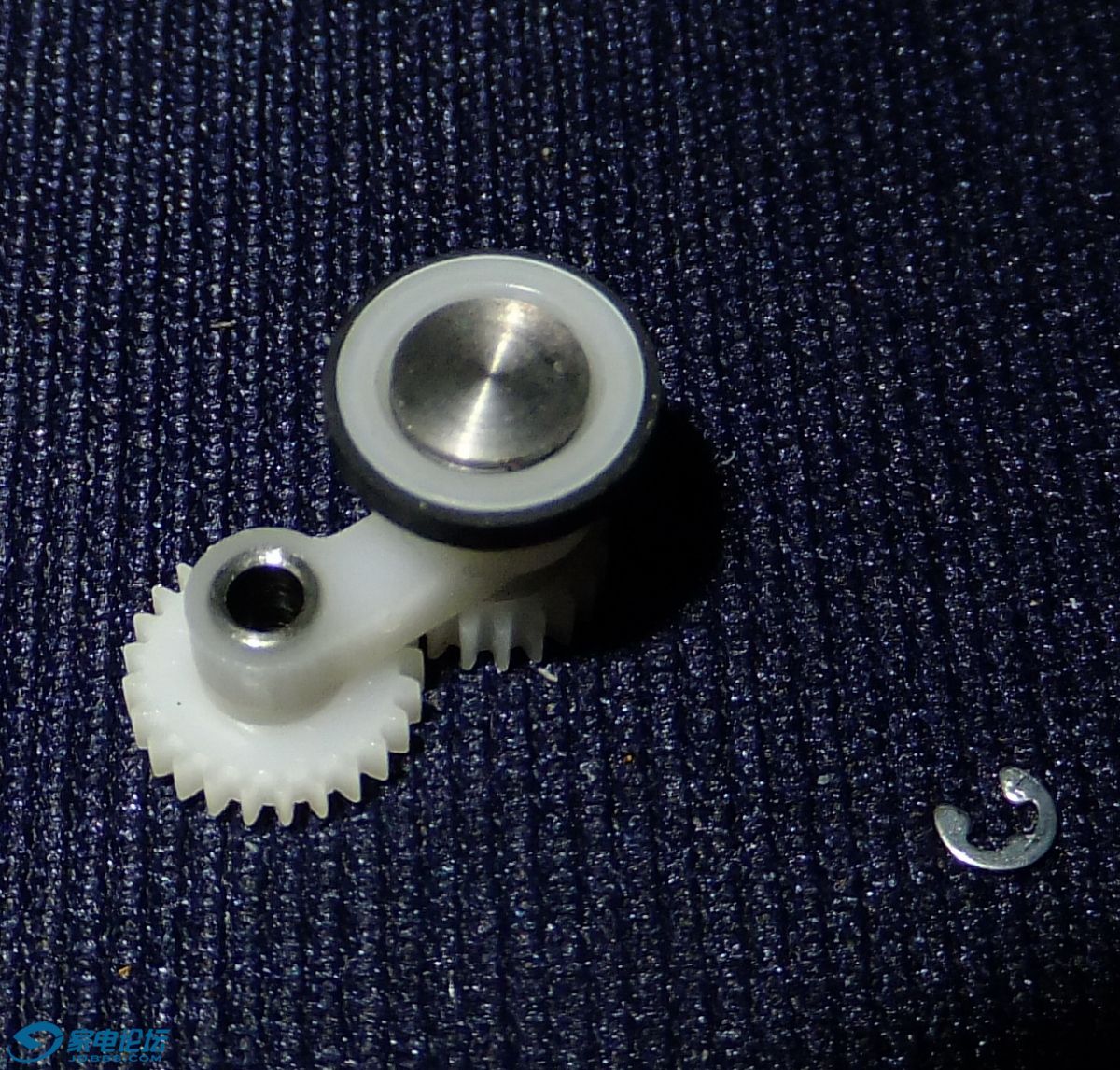

分析下动作原理，原来倒带是依靠反张力弹簧，正常走带也是反张力簧在起作用，一簧两用，这个塑料弹簧档已经开裂，



又是一个前人干的，这个黑弹簧明显不可能是原配的，因为绝对不可能有这样巨大的反张力存在，一定是弹簧档裂了之后，拆的时候，某个前人弄飞了弹簧，然后胡乱装个上去，力矩出奇地大，正好我手上有多种型号钢丝比较细的弹簧，测算了下力矩，剪了合适长度装上去，开声大吉！倒带也还算正常。




修好这台大约两年过去了，现在运转正常。

自行车地方

好手艺，好脑筋

全中文说明书

自行车地方 发表于 2018-3-14 13:29
好手艺，好脑筋

过奖过奖

deadcat

楼主亦可以称作大师了

全中文说明书

deadcat 发表于 2018-3-15 15:40
楼主亦可以称作大师了

不湿，不湿，过奖了

qianyueshan

楼主好手艺，您分析问题的方法值得学习！

全中文说明书

qianyueshan 发表于 2018-3-16 18:44
楼主好手艺，您分析问题的方法值得学习！

哪里，撞个运气赌一把出来的，哈哈

全中文说明书

SONY的筒型伺服电机，一般都只用在高端，或者是相当高端的地方，比方说DD9这样的机器上，只是没有想到吧，在这种机器上面竟然也用上筒型伺服电机。猜猜是何种机器？

医者

这玩意你在哪个机器里面弄出来的？

全中文说明书

医者 发表于 2018-3-26 12:33
这玩意你在哪个机器里面弄出来的？

你猜

s89238600

应该是WM 7吧  支持技术贴 顺便求PM个WM7的维修手册

模拟王

大师成功开发出民营最高水平的锂电池，号称吊打三洋脚踩汤浅，自己却为了几元的盒饭钱，每天上网捡这些几百年前东洋的2手垃圾，津津乐道，不亦乐乎，哎。。大师真是童心未泯啊！

全中文说明书

模拟王 发表于 2018-4-13 21:06
大师成功开发出民营最高水平的锂电池，号称吊打三洋脚踩汤浅，自己却为了几元的盒饭钱，每天上网捡这些几百 ...

锂电池成了俺开发的了？您的口味真TM重！太抬举俺了，俺不仅修机器，还替人换丁丁，您老应该是60岁到70岁左右了吧？俺玩东洋货只是玩个东西而已，您喜欢东洋货，乃是要认人家为干爹，无非就是想换个东洋的老二，以便儿孙可以有东洋血脉是吧？这样，给您换条东洋老二，但是技术上不保证还能翘否？

pepsibbs

有点像wm2的感觉
照片竟然拍的也不错

快乐好宝宝73

好好好好贴，超级拜读，参照这个我修好了，我的TPS L2电机。也是一个德行！谢谢分享和楼主无私奉献！
