WM-DDIII如何调整带速？

lishi李世强

Capstan 发表于 2018-2-16 20:09
RV601就是，在调速芯片CX20084旁边。其它电位器是校准Dolby level的。

带速是锁定的，怎么样调涛声依旧，哈

秦皇岛小张

交易区新帖推荐

lishi李世强 发表于 2018-2-16 21:17
带速是锁定的，怎么样调涛声依旧，哈

这么神？

秦皇岛小张

lishi李世强 发表于 2018-2-16 20:58
这个很多高手都调不了，不过我知道谁能调，请准备300元哈

哈哈，老友新年好！

秦皇岛小张

武汉豆皮 发表于 2018-2-16 20:56
你先用万能表把值测出来，在调！

也对啊，厉害！

Capstan

lishi李世强 发表于 2018-2-16 21:17
带速是锁定的，怎么样调涛声依旧，哈

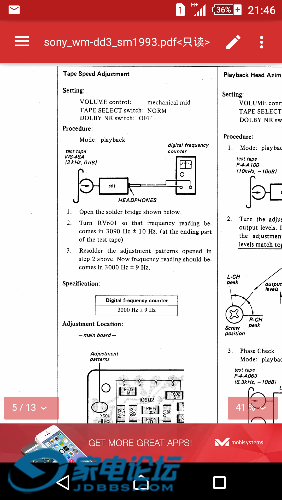

PLL调整首先要确定调速电路设定在设定值，然后锁之，才有最佳定速性能。

天崖浪人

交易区新帖推荐

武汉豆皮 发表于 2018-2-16 19:22
应该有个可调电阻能调速度！

就你第一张照片左上角黑色胶布贴了半个的IC右边这个就可以调带速了   没人家说的那么复杂3KHZ的测试带+带频率显示的示波器  直接调就行

通常变动不会太大 只是时间久了参数偏移引起  适当的纠正就可以了

lishi李世强

Capstan 发表于 2018-2-16 21:49
PLL调整首先要确定调速电路设定在设定值，然后锁之，才有最佳定速性能。

这问题说真的我遇到过，解决不了，麻烦你说说怎么样解决呢，我老土图图我也看不懂，不过你说的理论感觉很对很

lishi李世强

秦皇岛小张 发表于 2018-2-16 21:37
这么神？

新年好张哥！这位有图纸的大神应该能帮你解决怠速问题

群雄割据

Capstan 发表于 2018-2-16 20:09
RV601就是，在调速芯片CX20084旁边。其它电位器是校准Dolby level的。

男天一柱

小张哥，大过年的，能不折腾吗？？

秦皇岛小张

男天一柱 发表于 2018-2-17 13:58
小张哥，大过年的，能不折腾吗？？

哈哈，闲着也是闲着

秦皇岛小张

lishi李世强 发表于 2018-2-16 22:53
新年好张哥！这位有图纸的大神应该能帮你解决怠速问题

咱也自己琢磨琢磨，不能光等现成的

xby777

哦耶

Capstan

lishi李世强 发表于 2018-2-16 22:36
这问题说真的我遇到过，解决不了，麻烦你说说怎么样解决呢，我老土图图我也看不懂，不过你说的理论感觉很 ...

PLL定死转速通常无需调整。如果带速偏差达到可闻程度，重点怀疑这么几个地方：
*）非原装飞轮主导轴。直径偏小则同样转速下带速偏慢。FG磁极数与原装不同也会直接反映到转速。
*）石英晶体X601损坏，或者其负载电容C601/C602损坏导致振荡频率偏离27.79kHz。这可以用示波器测量IC602的1脚来判别。

最不济，大不了断开PLL焊点，就随便调速了。相对于一台无石英锁相的DD机，仍然足够稳。

liuxuan1216

我是按29楼    最不济 的办法搞定的
