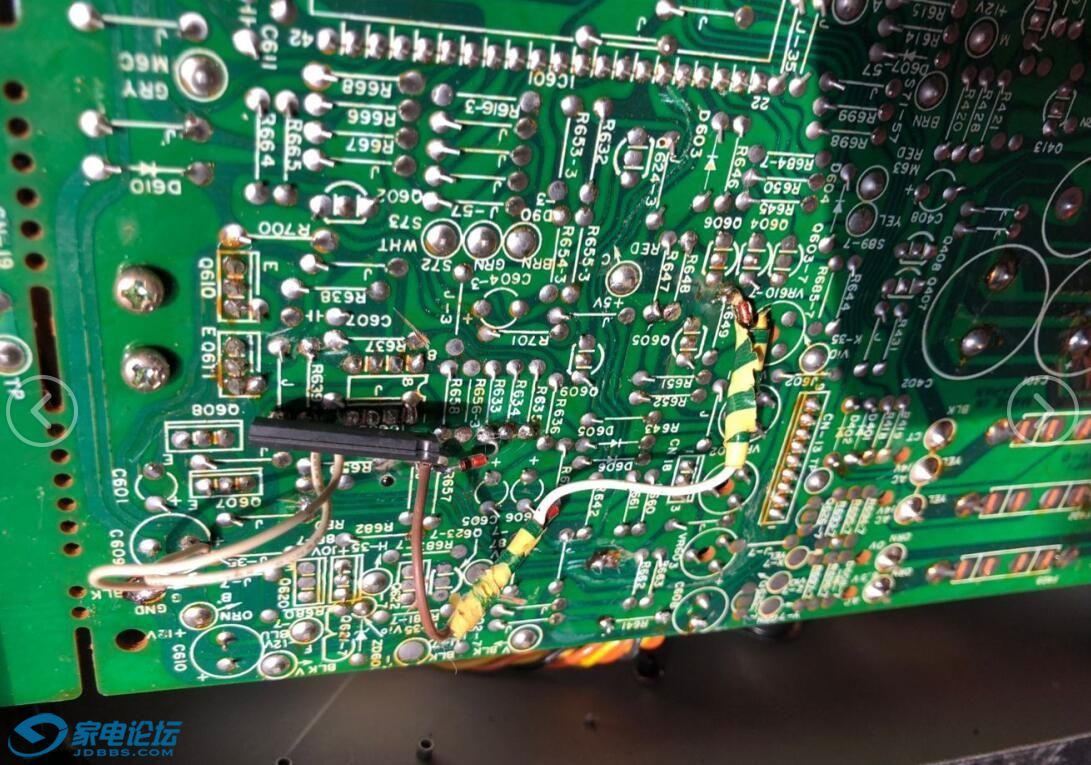

请高手看电路 怎么才能取缔这个芯片

乾隆帝国

newton_xsc

交易区新帖推荐

IC倒装，是什么鬼！烙铁+吸锡

szxw

这个是马达驱动芯片，板子上那个SOP-8芯片的丝印应该是原机用的，修理者用了现在这个封装的来代换。取消后相应的马达就不转了～

Capstan

一把烙铁，310°C，多来点锡，来回蹭，3秒钟的事。

活在生活

热风枪400度来回吹
自然就掉下来了

乾隆帝国

交易区新帖推荐

szxw 发表于 2018-2-9 16:16
这个是马达驱动芯片，板子上那个SOP-8芯片的丝印应该是原机用的，修理者用了现在这个封装的来代换。取消后 ...

是想回复原来的电路 但是不知道该如何下手 求赐教....

zhw127

去淘宝买8脚的BA6208换，要不看电路原来用什么芯片买来换上，呵呵！

wys999

看了下IC603是个4558D的8脚IC，这个不难买，可以买个替换看看，这部分电路应该是控制收带轮电机， 也可以把BA6208先拆掉，看看机子属于什么故障，然后在考虑，另外在看看IC603是否坏了，（BA6208很明显是后加上去改的电路），

乾隆帝国

wys999 发表于 2018-2-10 16:26
看了下IC603是个4558D的8脚IC，这个不难买，可以买个替换看看，这部分电路应该是控制收带轮电机， 也可以把 ...

谢谢  很明显是后加的 只是 不知道原来是什么样子的....没有电路图

乾隆帝国

zhw127 发表于 2018-2-10 15:47
去淘宝买8脚的BA6208换，要不看电路原来用什么芯片买来换上，呵呵！

好的  谢谢  可惜  没有电路图........

szxw

乾隆帝国 发表于 2018-2-10 15:20
是想回复原来的电路 但是不知道该如何下手 求赐教....

不好意思，看错了。那个8脚芯片丝印是DIP封装的，芯片还在板子上，不是用后加的这个BA6208来代换...
没有电路图，不好推断。另外你好歹说一下是什么机器，型号？

wys999

先拆BA6028后，看看机子是什么故障状态，然后在根据故障查元件电压，这个电路改的并不理想，真看不出加6208的理由，所以只能先拆掉它，看机子哪里不对劲才好下手，这样的别人修的乱七八糟的机子确实有点难以判断问题，只能一点点查，

乾隆帝国

wys999 发表于 2018-2-11 03:21
先拆BA6028后，看看机子是什么故障状态，然后在根据故障查元件电压，这个电路改的并不理想，真看不出加6208 ...

感谢回复 谢谢

乾隆帝国

szxw 发表于 2018-2-10 18:38
不好意思，看错了。那个8脚芯片丝印是DIP封装的，芯片还在板子上，不是用后加的这个BA6208来代换...
没 ...

中道LX--5 卡座

乾隆帝国

wys999 发表于 2018-2-10 16:26
看了下IC603是个4558D的8脚IC，这个不难买，可以买个替换看看，这部分电路应该是控制收带轮电机， 也可以把 ...

请问 4558 怎么测量好坏
